CA6140车床用带凸耳止动挡圈结构

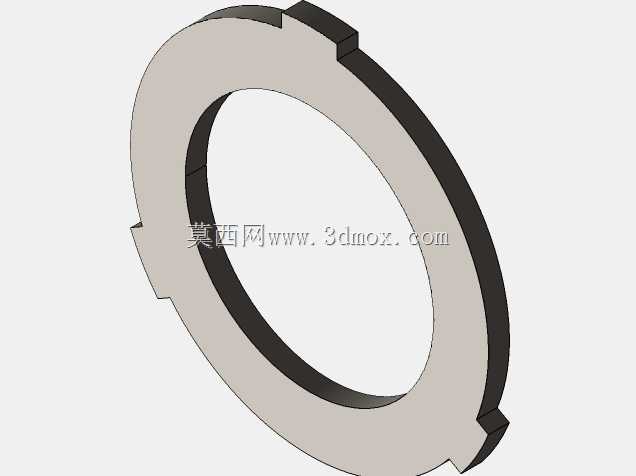

　　在普通卧式车床的主轴箱、进给箱内部传动链的轴向限位结构中，这类带凸耳的止动挡圈是十分常见的小尺寸关键零件，主要用于轴系部件的轴向位置锁定，避免轴上套装的齿轮、轴承、隔套在运转过程中出现轴向窜动，影响传动精度与啮合稳定性。不同于普通的孔用或轴用弹性挡圈，该挡圈采用整体式环形结构，外缘均匀分布三个带定位凸台的止动耳，安装时凸耳可卡入对应安装座的预制卡槽内，彻底限制挡圈自身的周向转动，避免挡圈随轴转动出现磨损松脱的问题。从结构设计逻辑来看，该挡圈的内孔与对应安装轴的轴颈预留有合理的间隙配合量，不会与转动的轴表面产生直接摩擦，工作过程中仅承受轴向的限位推力，受力状态相对简单，因此厚度方向的尺寸设计不需要过大，

　　在满足轴向承载强度的前提下尽可能压缩轴向安装空间，适配CA6140车床内部紧凑的轴系布局。三个凸耳的位置采用120度均布设计，安装时不需要刻意对准单一方向，任意一个凸耳卡入卡槽即可完成周向定位，大幅降低装配时的对位难度，也能让轴向受力均匀分散到三个凸耳位置，避免局部应力集中导致挡圈变形失效。挡圈的两个端面均设计为高精度的平面结构，表面粗糙度控制在合理范围内，与相邻的轴承端面、隔套端面可以实现完全贴合，不会出现偏载导致的局部压损，长期运转后也不会因为端面磨损出现轴向间隙变大的问题。从安装边界来看，该挡圈的外径尺寸与安装座的内孔止口尺寸匹配，安装后挡圈外缘与止口内壁保持小间隙配合，不会出现径向晃动，凸耳的厚度与卡槽的深度匹配，

　　安装到位后凸耳完全没入卡槽内，不会突出安装座端面影响相邻部件的装配。在实际的车床维修与零部件替换场景中，这类挡圈属于易损耗的小配件，长期承受交变轴向载荷后可能出现凸耳断裂、端面变形的问题，精准的三维模型可以直接用于测绘复刻、加工生产，不需要反复对实物进行尺寸测量，也能在机床改造、轴系优化设计时直接调用，验证装配干涉情况，缩短设计迭代周期。不同于标准件挡圈的通用化设计，该挡圈是CA6140车床的专属配套零件，尺寸参数完全适配该车床的对应安装位置，不需要额外进行二次加工修配，装配后即可直接实现轴向限位功能，在主轴的前端锁紧位置、进给箱的滑移齿轮定位位置、溜板箱的传动轴限位位置都有同结构不同尺寸的挡圈应用，

　　是保障车床传动系统稳定运行的基础零件。设计过程中需要重点关注凸耳与环形主体的过渡位置，采用圆角过渡避免应力集中，提升零件的抗疲劳强度，同时挡圈的整体平面度需要严格控制，避免装配后出现倾斜导致轴向受力不均，三个凸耳的位置度公差也需要满足设计要求，确保任意角度安装都能顺利卡入卡槽，不会出现卡滞、装不到位的问题。
