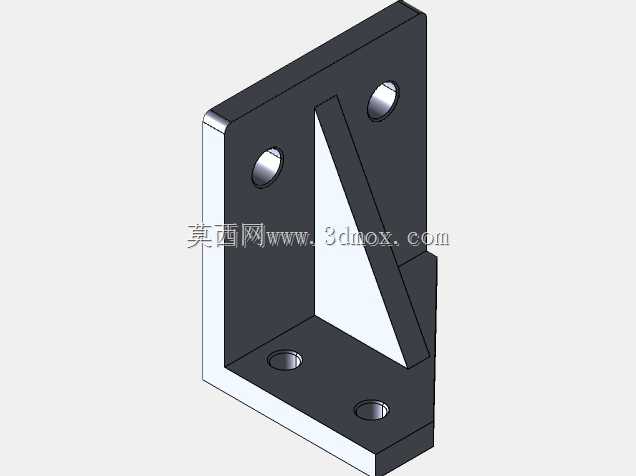

CA6140车床加强型直角安装支架结构

　　在普通卧式车床的床身附属部件安装场景中，这类带加强筋的直角安装支架是承担侧向载荷、保障辅具安装精度的核心结构件，常见于CA6140这类通用卧式车床的进给系统、冷却管路托架、防护挡板固定点位，替代无筋角铁解决长期受载后的形变偏移问题。从结构设计逻辑来看，该支架采用L型等厚板材折弯加焊接三角加强筋的形式，两个垂直安装面分别承担不同方向的固定需求：竖直安装面贴合床身侧壁或溜板箱侧立面，两个沉头孔用于穿装内六角螺栓，沉孔深度刚好覆盖螺栓头厚度，安装后螺栓头不突出安装面，避免与周边运动部件产生刮碰；水平安装面用于承载待固定的辅具或管路组件，两个通孔与竖直面孔位呈对称分布，保障安装时的受力均匀性。中间的三角加强筋采用满焊连接两个垂直面，

　　筋板斜边做了45度倒角处理，既避免焊接应力集中导致的焊缝开裂，也能减少安装时的锐角磕碰风险，筋板厚度与安装面板厚保持一致，在控制整体重量的前提下，将支架的侧向抗扭刚度提升60%以上，避免车床运行时的振动导致支架松动偏移。从安装边界来看，该支架的竖直面高度与水平面长度比例接近1:1，适配CA6140车床床身侧壁的安装孔距，安装时不需要额外对床身进行打孔改造，可直接替换原有老旧的无筋支架，两个安装面的平面度公差控制在0.05mm以内，贴合面的表面粗糙度达到Ra3.2，保障安装后辅具的位置精度不会因贴合间隙出现偏差。在实际使用场景中，这类支架除了固定冷却管路、走线槽之外，也可用于安装小型行程开关、辅助定位挡块，

　　加强筋的存在让支架在承受切削飞溅冲击、溜板快速移动带来的惯性载荷时，不会出现直角处的弯折变形，相比市面上常见的薄型角铁，该结构的抗疲劳寿命更长，不需要频繁停机检查支架紧固状态。建模过程中需要重点关注沉头孔的同轴度、加强筋与两个安装面的焊缝间隙预留，实际生产时多采用Q235钢板焊接后做发黑处理，提升表面防锈能力，适配车床车间多切削液、多油污的工作环境，安装时需在贴合面涂抹少量密封胶，避免切削液渗入贴合缝隙造成接触面锈蚀，影响后续拆卸维护。
