罗茨式根部鼓风机成套机组结构

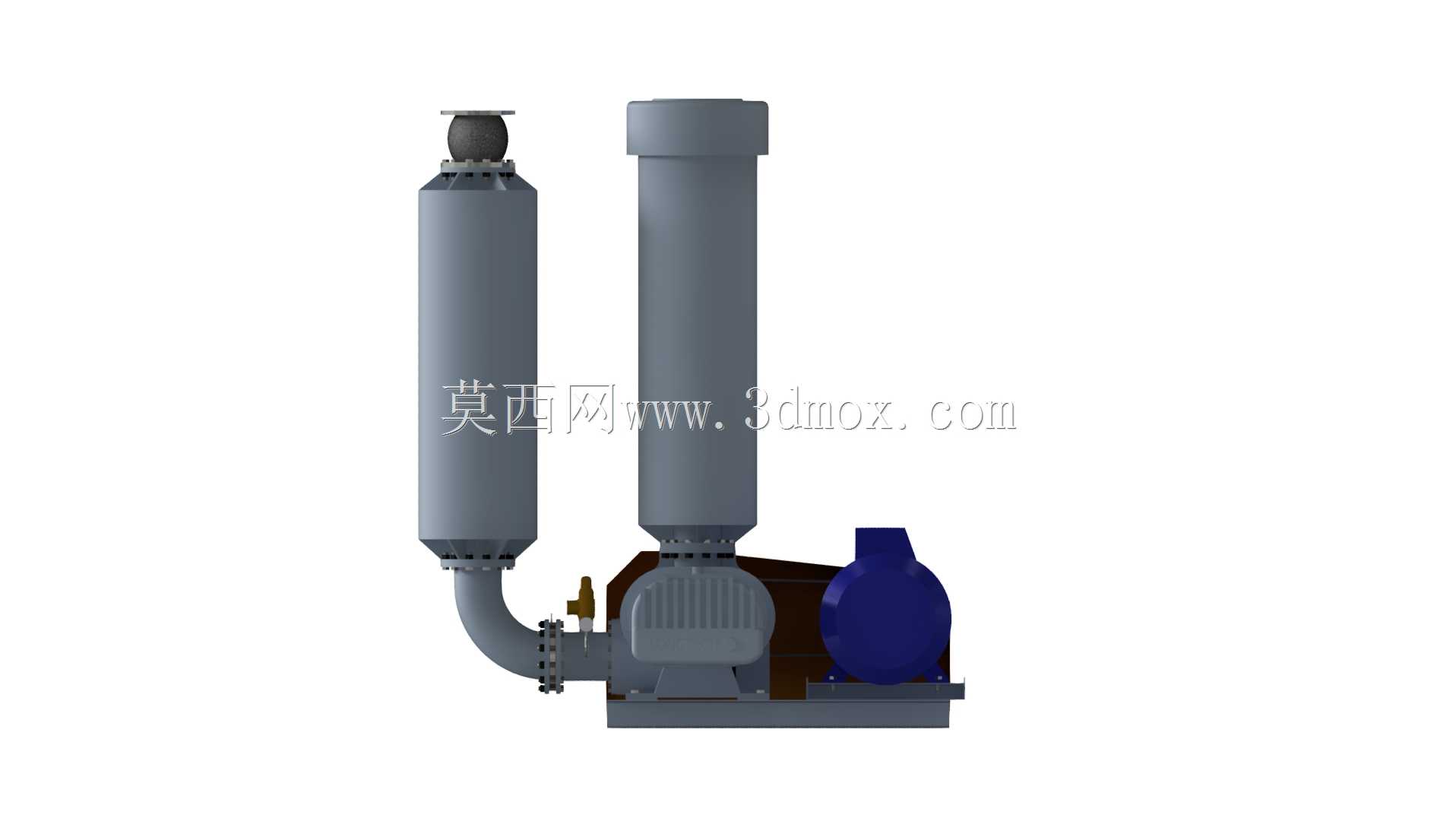

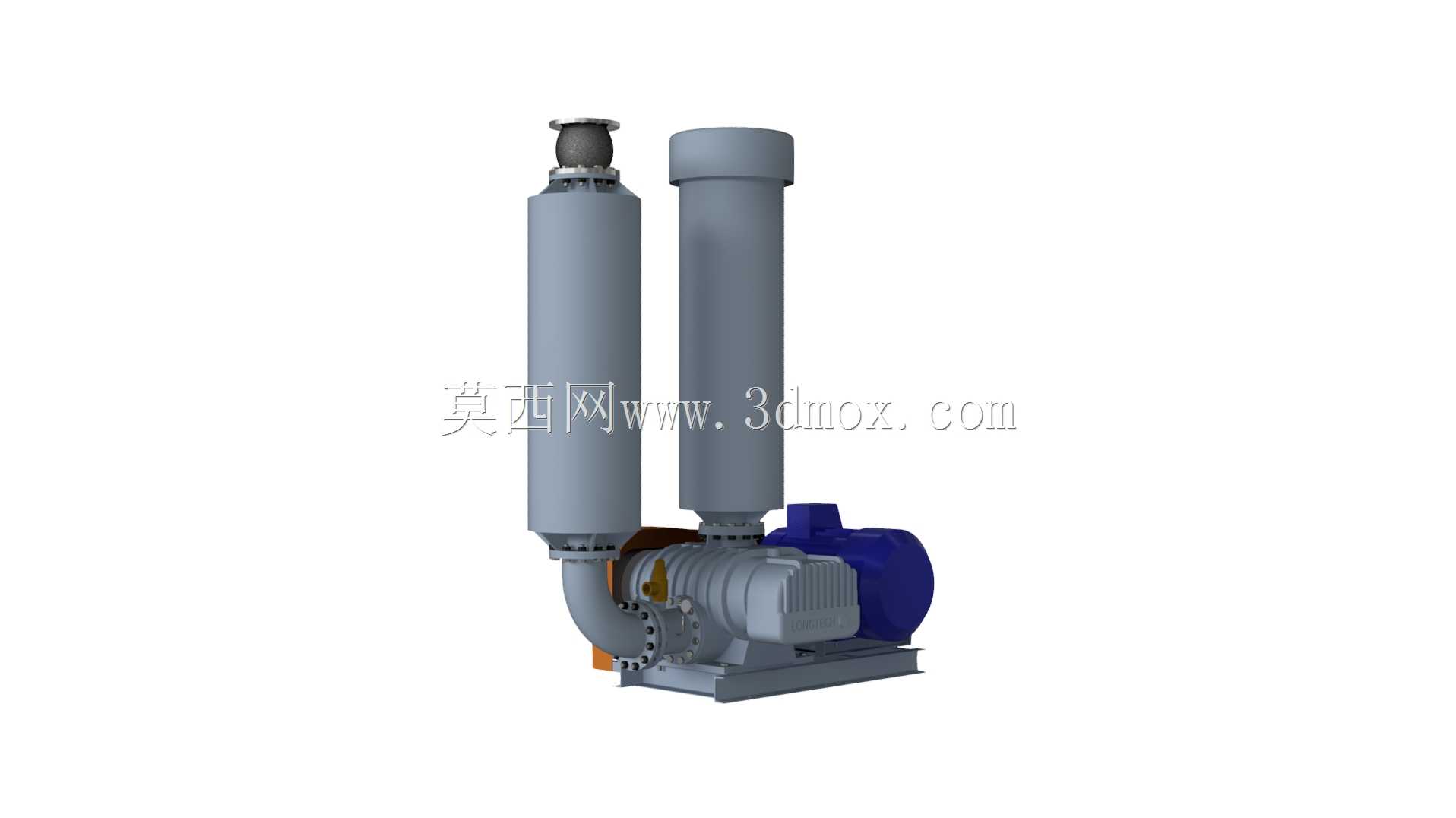

　　这套三维结构呈现的是罗茨式根部鼓风机成套机组，主体由双立式消音筒体、罗茨主机、驱动电机、弯头管路、连接法兰和共用底座组成。设备在污水处理曝气、粉体气力输送、水产增氧、工业炉助燃、正压供风等场景中较为常见，核心作用是提供稳定、连续、低脉动的压缩空气或工艺气体。建模时将主机、电机、进出口管路和减振安装面放在同一装配基准下，能够直接反映现场布置时的占地轮廓、检修空间和管线对接关系。

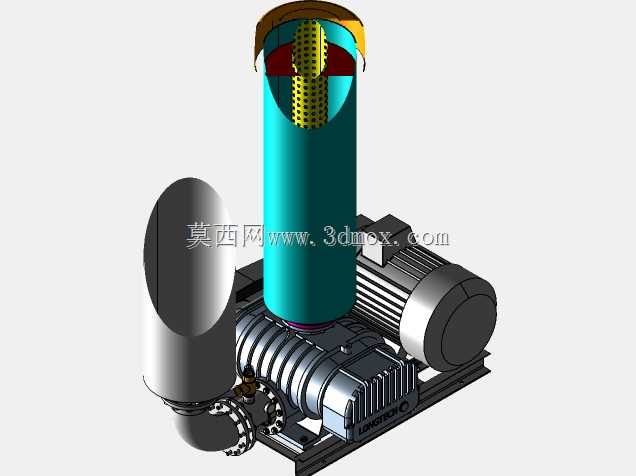

　　从功能布置看，两根高耸筒体分别承担进气过滤消音与排气降噪稳压的作用。左侧筒体顶部设置接口端盖，下部通过大半径弯头与罗茨主机腔室相连；右侧筒体沿竖直方向布置，底部通过法兰与主机排气侧对接。立式筒体的高度并非单纯外形处理，而是为了增加消音通道长度，降低罗茨风机在高频脉动排气时产生的噪声，同时让气流在筒体内完成整流，减少管路振动向厂房结构传递。弯头处采用分段法兰连接，便于在运输时拆分高大部件，也方便后期维护时拆卸密封件和检查内部流道。

　　主机部分采用典型罗茨鼓风机结构，壳体外部带有加强筋和散热面，侧面可见转子腔、轴承座区域以及齿轮箱端盖。罗茨风机属于容积式供风设备，转子在腔体内同步反向旋转，通过腔室容积变化将气体从进口推送到出口。它的特点是风量随转速变化较稳定，压力波动主要由管网阻力决定，因此在需要恒定风量的曝气和输送系统中适应性较好。模型中电机与主机通过传动部件连接，电机位于机组右侧，外壳轮廓、接线盒方向和底脚安装面均有体现；设计选型时需要核对电机中心高、轴伸位置、皮带或联轴器防护空间，避免现场安装后出现张紧调节不足或护罩干涉。

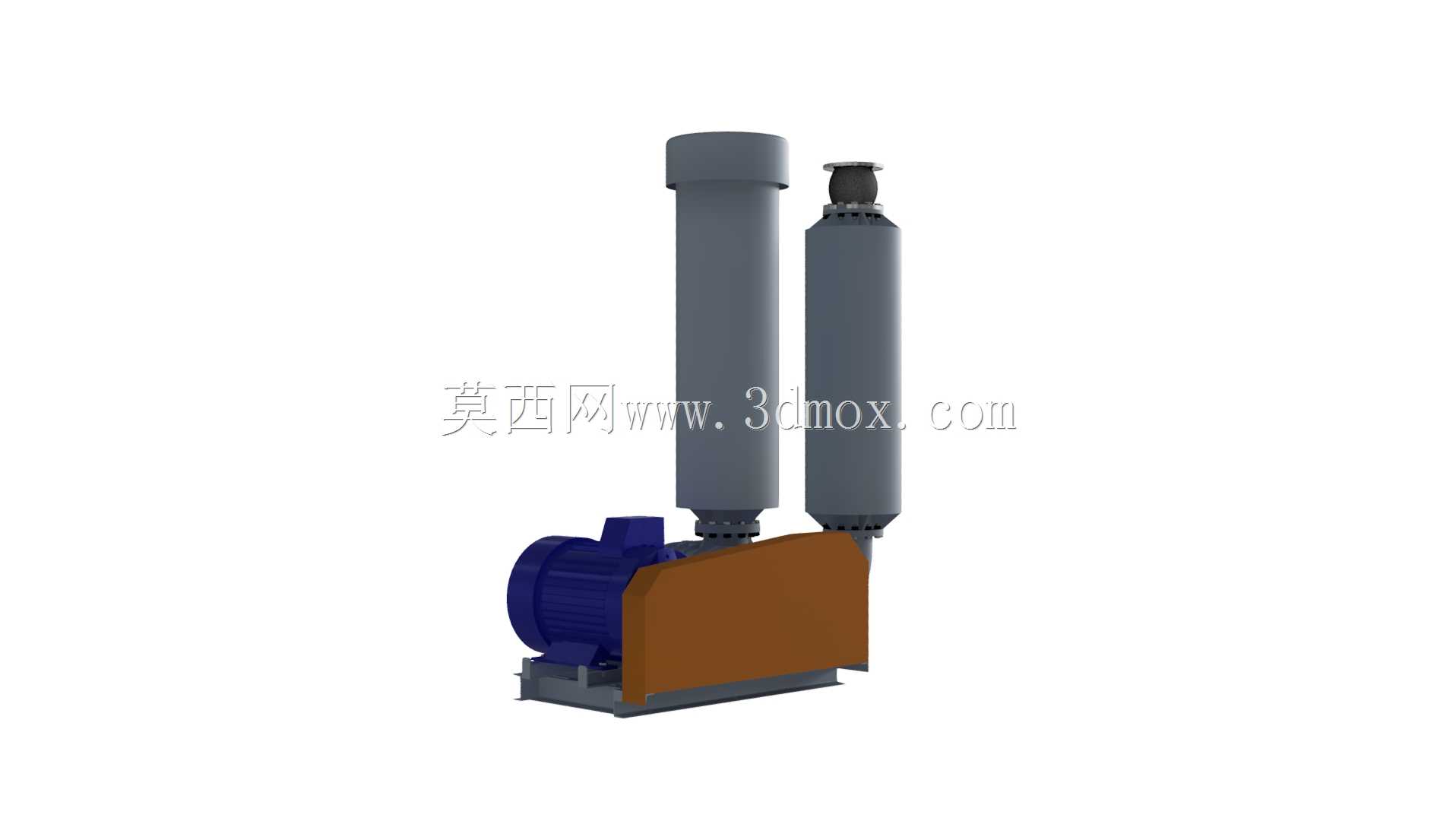

　　共用底座是整套机组的安装边界核心。底座将风机主机、电机和筒体支撑集中在一个焊接框架上，既保证各部件相对位置，也减少现场二次找正工作量。底座平面预留地脚固定区域，布置时应在四周留出滤芯更换、皮带调整、油位检查、螺栓拆装和吊装作业空间。外形上，机组高度主要由两根消音筒决定，平面尺寸则由主机长度、电机外伸端和管路弯头半径共同控制；若用于室内泵房，需要提前核对门洞、吊装高度和顶部通风条件，若用于露天工况，则应在电机、接线盒和法兰位置考虑防雨防腐。

　　结构设计思路上，该模型没有把风机简化为单一壳体，而是保留了进排气路径、法兰连接、筒体支撑、电机相对位置和底座承载关系。对于三维设计人员，可在此基础上继续细化减振垫、皮带护罩、安全阀、止回阀、压力表、软接头和进出口管线；对于设备选型人员，则可通过装配关系判断机组与厂区管道、基础预埋件、检修通道之间的匹配程度。整体结构紧凑，立式筒体有效压缩了水平占地，同时保留了罗茨风机稳定供风、便于维护和适合连续运行的工程特征。
