Ebara三联增压供水泵组工业设备

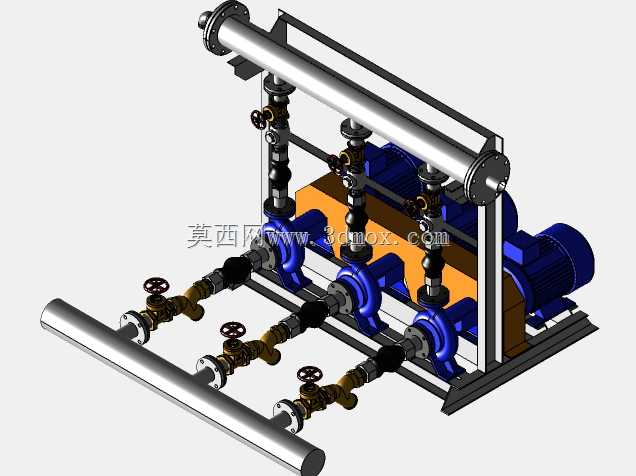

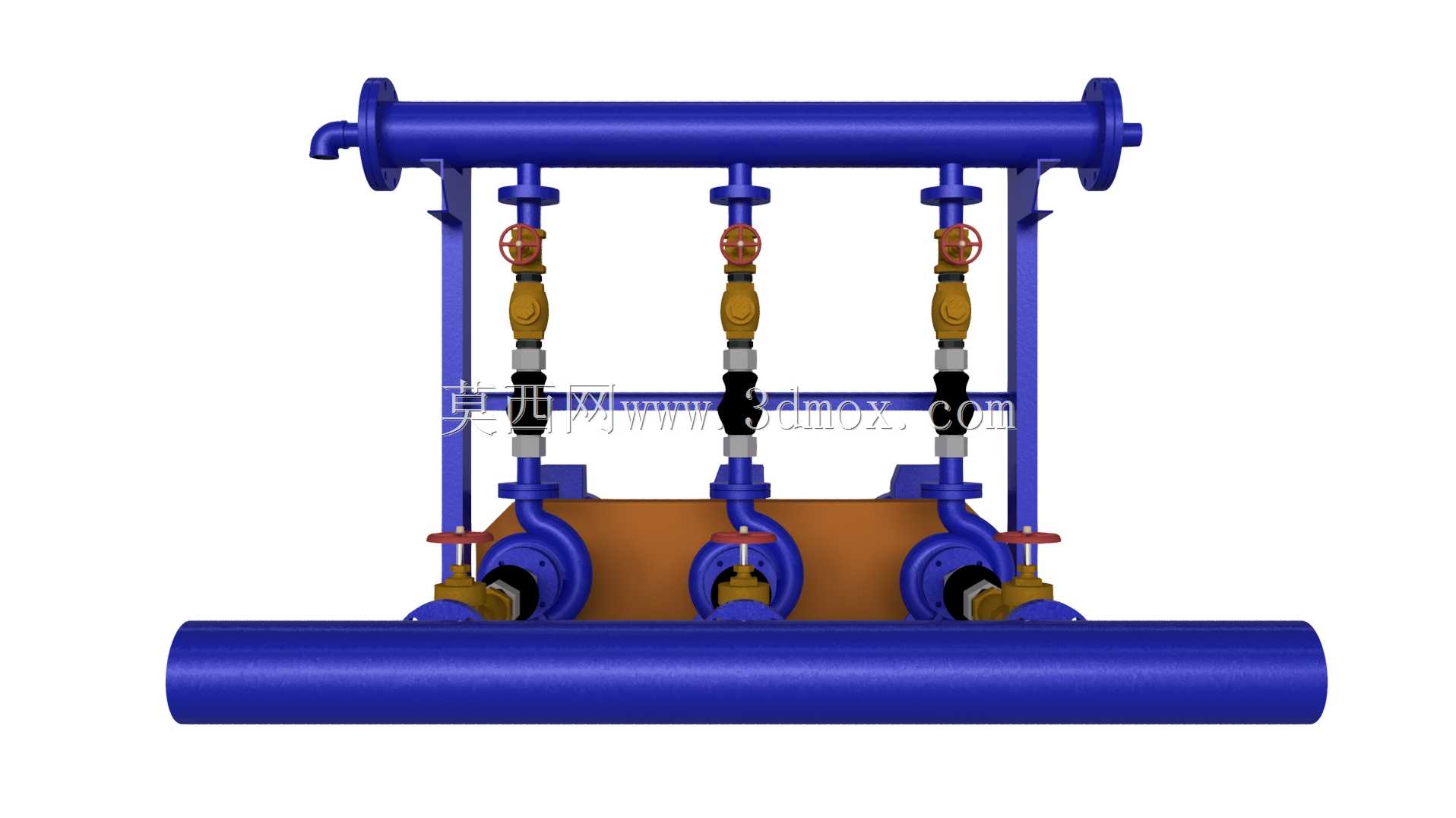

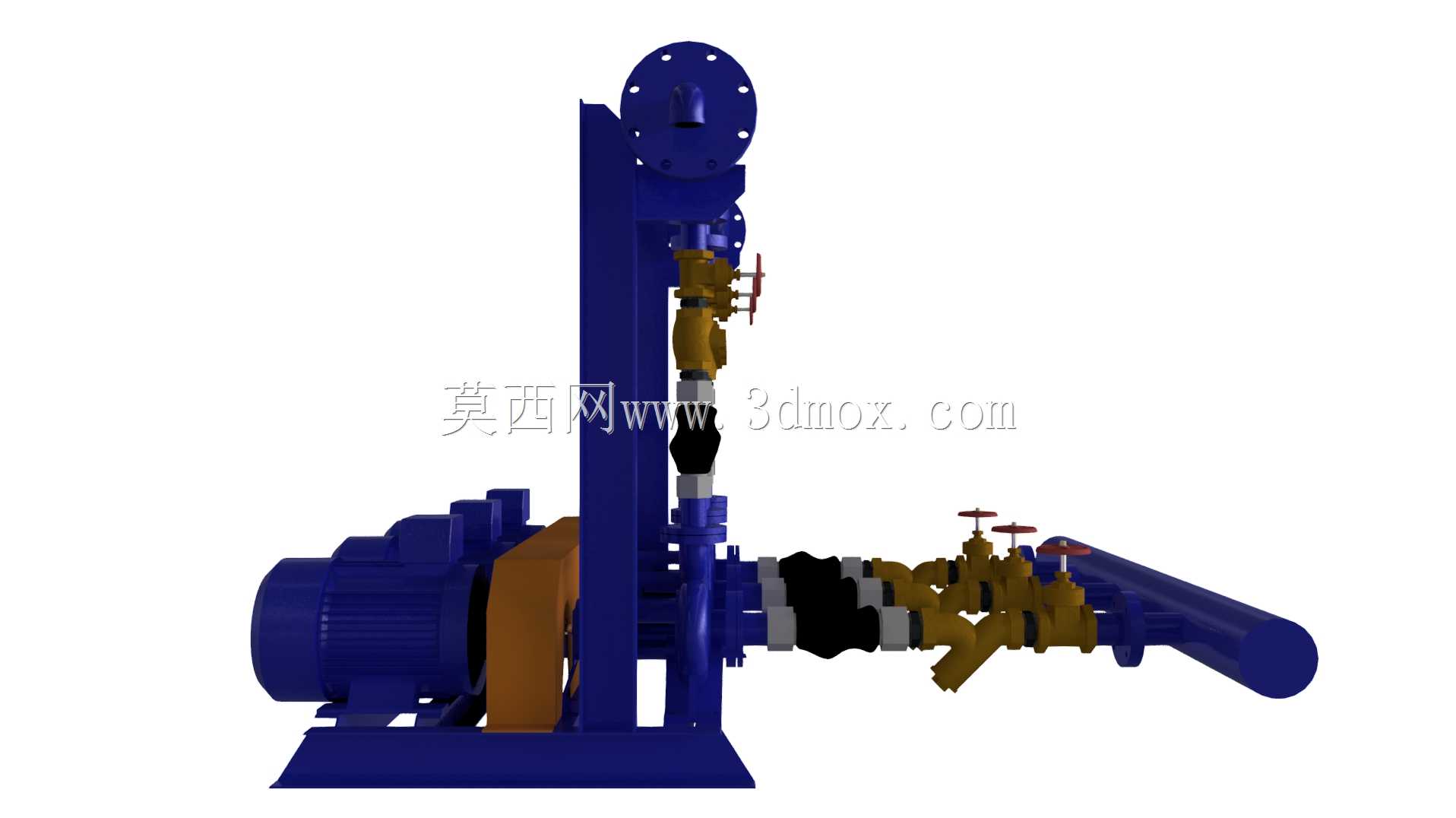

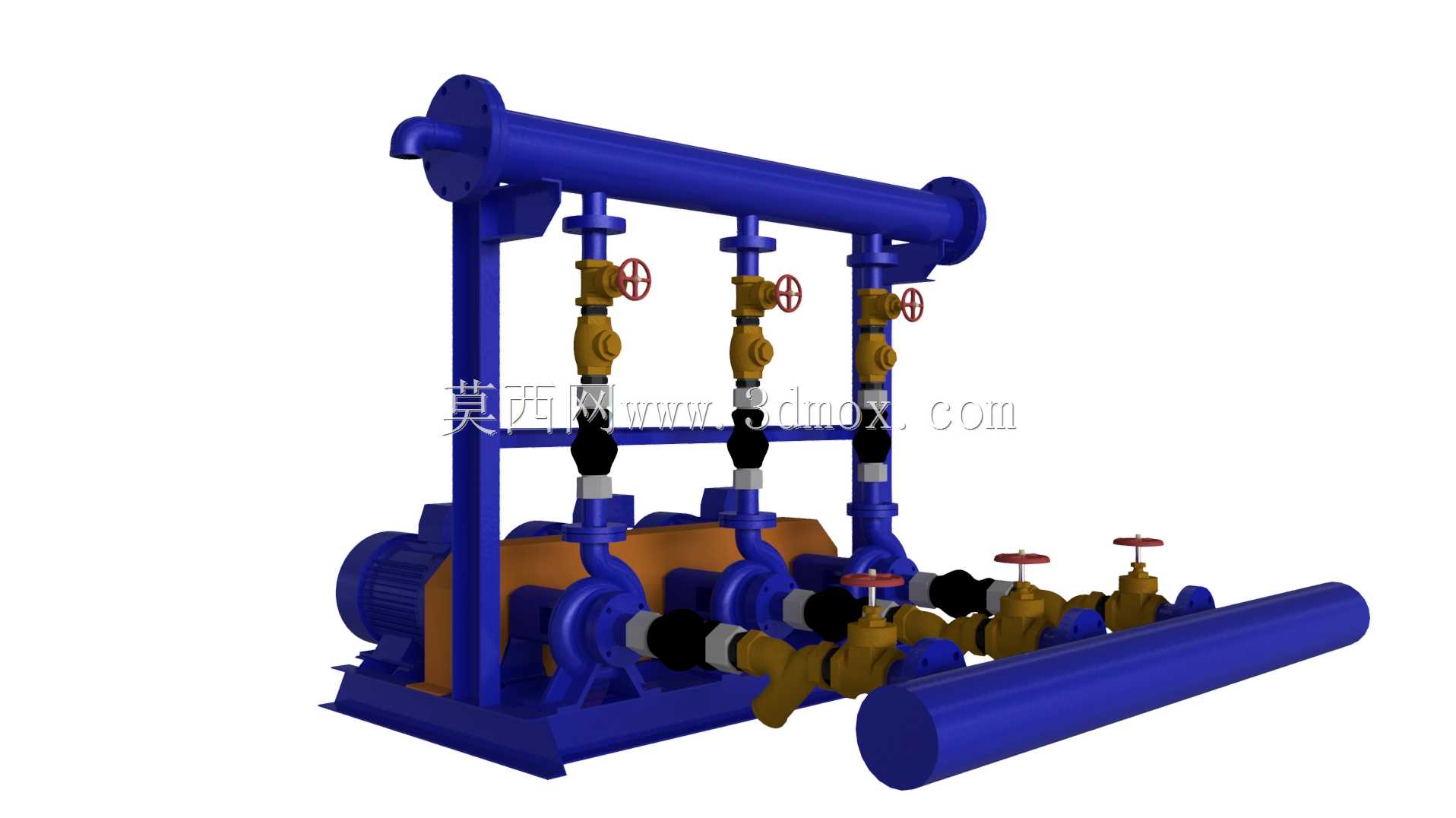

　　这套三联增压泵组的三维结构完整还原了民用建筑二次供水、工业循环水系统以及工艺稳压输送场景里的典型并联泵组布局，整套设备以三台卧式离心泵作为核心动力单元，通过上下两根大口径集管实现进水汇流与出水汇流，每台泵的进出口支路都独立配置截止阀、止回阀与检修隔断阀，日常运行时可根据管网压力变化自动调整投入运行的泵机数量，单台泵故障或需要例行维护时，可直接关闭对应支路的隔断阀，将故障泵从系统中隔离拆解，剩余两台泵仍可维持基础供水能力，不会造成整条供水管网完全停摆，非常适合对供水连续性要求较高的高层住宅、商业综合体、工厂生产给水以及消防稳压补水场景。

　　从结构设计逻辑来看，整套泵组共用一体式焊接型钢底座，三台泵沿底座长度方向等距排布，泵体与电机通过联轴器直连，底座上预留的地脚安装孔位可直接匹配混凝土基础的预埋螺栓，现场安装时只需校准底座水平度，再对接进出水总管法兰即可完成主体就位。上部出水集管通过立式支撑立柱与底座刚性连接，避免管路悬空运行时产生振动形变，各支路阀门的手轮操作高度均预留了足够的人体操作空间，运维人员站在地面即可完成阀门启闭操作，不需要额外搭设登高平台。下部进水集管沿泵组前端横向布置，进水侧支路同样配置隔断阀，管路中串联的柔性接头可吸收泵运行时产生的振动，避免振动直接传递到外接管网引发管路共振异响。

　　建模过程中完整还原了泵体蜗壳、电机散热筋、阀体流道、法兰螺栓、手轮轮辐以及管路弯头的全部细节，各部件的装配约束完全贴合实际工程安装逻辑：进出口法兰的螺栓孔位对齐、阀门与管道的螺纹连接段长度、泵轴与电机轴的同轴度位置都按照真实设备的装配关系搭建，没有出现部件干涉、穿模的问题。外形尺寸方面，整套泵组的长度方向沿三台泵排布延伸，宽度方向预留了电机侧的散热与检修抽拉空间，高度方向以上部出水集管为最高点，现场布局时需要在泵组四周留出不小于单台泵机身长度的检修通道，方便后期将电机或泵体从底座上横向移出维修。并联集管的通径设计匹配三台泵同时满负荷运行的总流量，避免总管通径不足造成水流阻力过大、扬程额外损耗，支路阀门的通径与单台泵的进出口口径完全对应，不会出现节流瓶颈。这类泵组在实际选型时，通常会搭配压力传感器与变频控制柜，根据管网远端的压力反馈自动调节泵机转速与运行台数，相比单台大泵的配置，三联并联的方案在小流量用水时段只启动单台泵，运行效率更高，同时冗余备份能力也更强。
