本田GX390发动机活塞结构三维建模作品

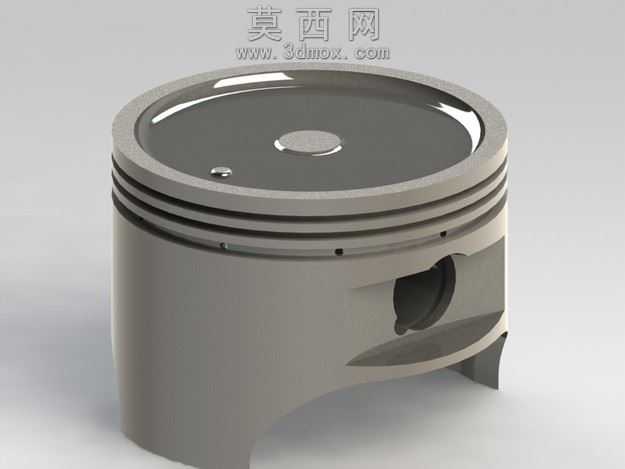

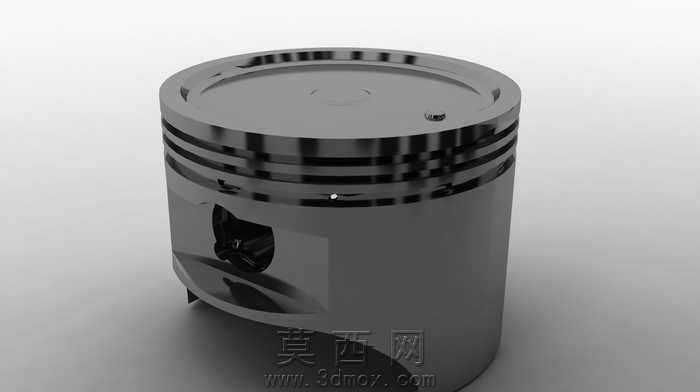

本作品为针对本田GX390通用动力设备配套活塞完成的三维建模与渲染作品，建模阶段以真实活塞的实物测绘尺寸为基准，严格还原活塞的各部分结构比例与细节特征。建模过程中首先绘制活塞的主体回转轮廓，通过旋转特征生成活塞的基础基体，随后依次完成顶部燃烧室凹坑、顶面定位凹点的切除特征，精准还原活塞顶部的结构形态，保证与真实GX390活塞的燃烧室结构匹配。针对活塞上部的三道环槽结构，采用等距切除的方式完成建模，分别对应气环与油环的安装位置，同时在油环环槽位置加工出对应的回油小孔，还原油环的回油通路结构，小孔的位置、孔径与排布角度均参考实物参数设置，保证结构的准确性。活塞裙部的型线采用样条曲线拟合绘制，还原真实活塞裙部的中凸变椭圆型面特征，避免规则圆柱面不符合实际活塞结构的问题，裙部下端的缺口结构也按照实物尺寸完成切除，匹配活塞连杆的运动避让需求。活塞销座部分采用凸台加厚结构建模，精准绘制销孔的同轴圆柱特征，同时还原销座内侧的倒角与卸荷槽结构，还原活塞销安装部位的细节。材质设置阶段，活塞主体采用铸铝合金材质，调整材质的漫反射颜色为亚光银灰色，设置合适的金属度与粗糙度参数，模拟铸铝活塞经机加工后的表面质感，顶面部分添加轻微的积碳质感层，还原活塞使用后的真实表面状态，环槽与销孔位置添加细微的加工纹理，提升模型的真实感。渲染阶段采用柔和的工作室三点布光方案，主光源从侧上方打亮活塞顶面与主体侧面，补光弱化暗部的死黑区域，轮廓光勾勒活塞的边缘轮廓，避免模型与背景融合，背景采用浅灰色渐变背景，突出活塞本身的结构细节，渲染输出的作品清晰展现活塞的各部分结构特征，可用于发动机结构教学、配件展示等场景，建模过程中所有特征均采用参数化绘制，各部分尺寸可根据需求调整修改，具备良好的可编辑性。
