M5外牙直角四毫米气动快插弯头

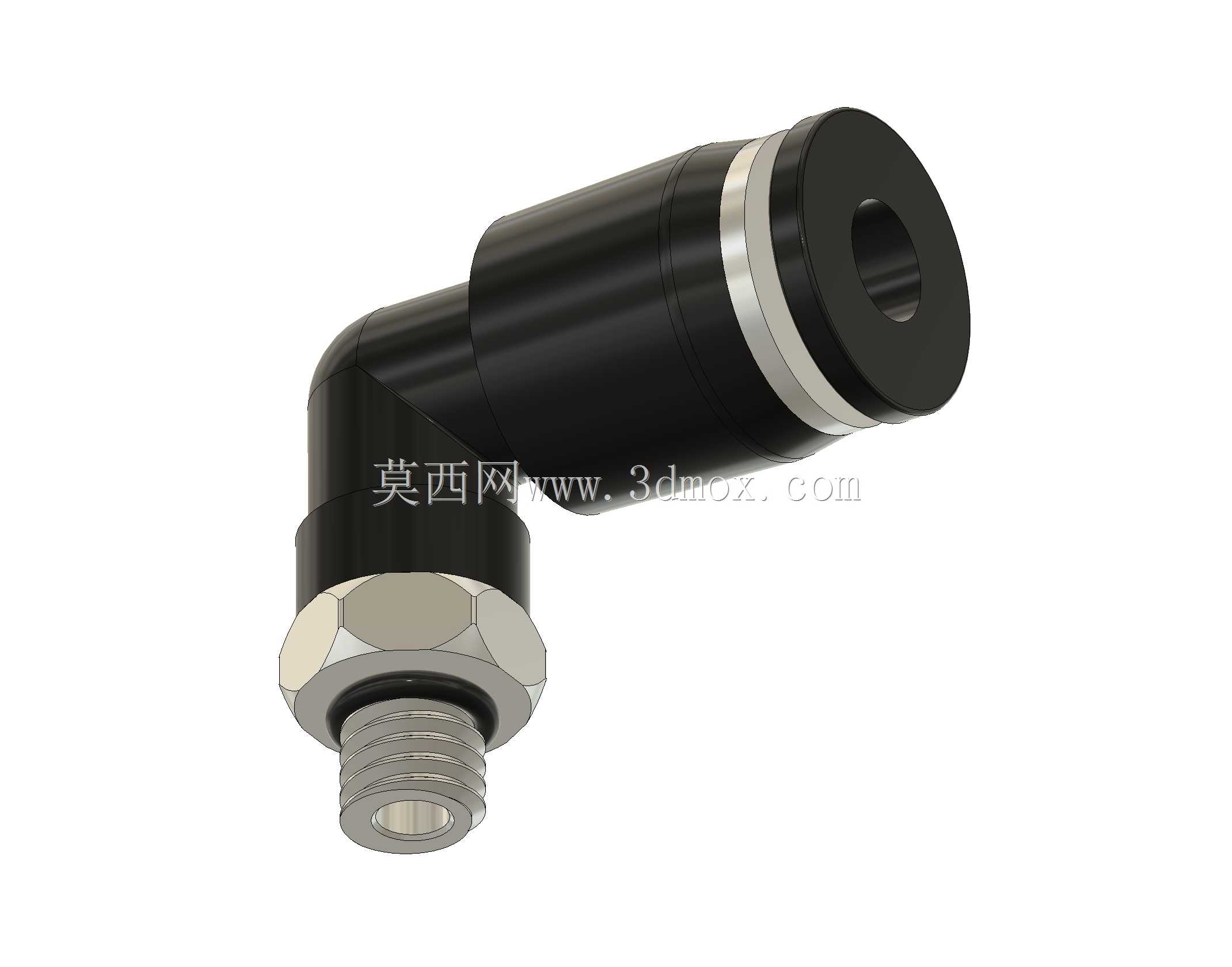

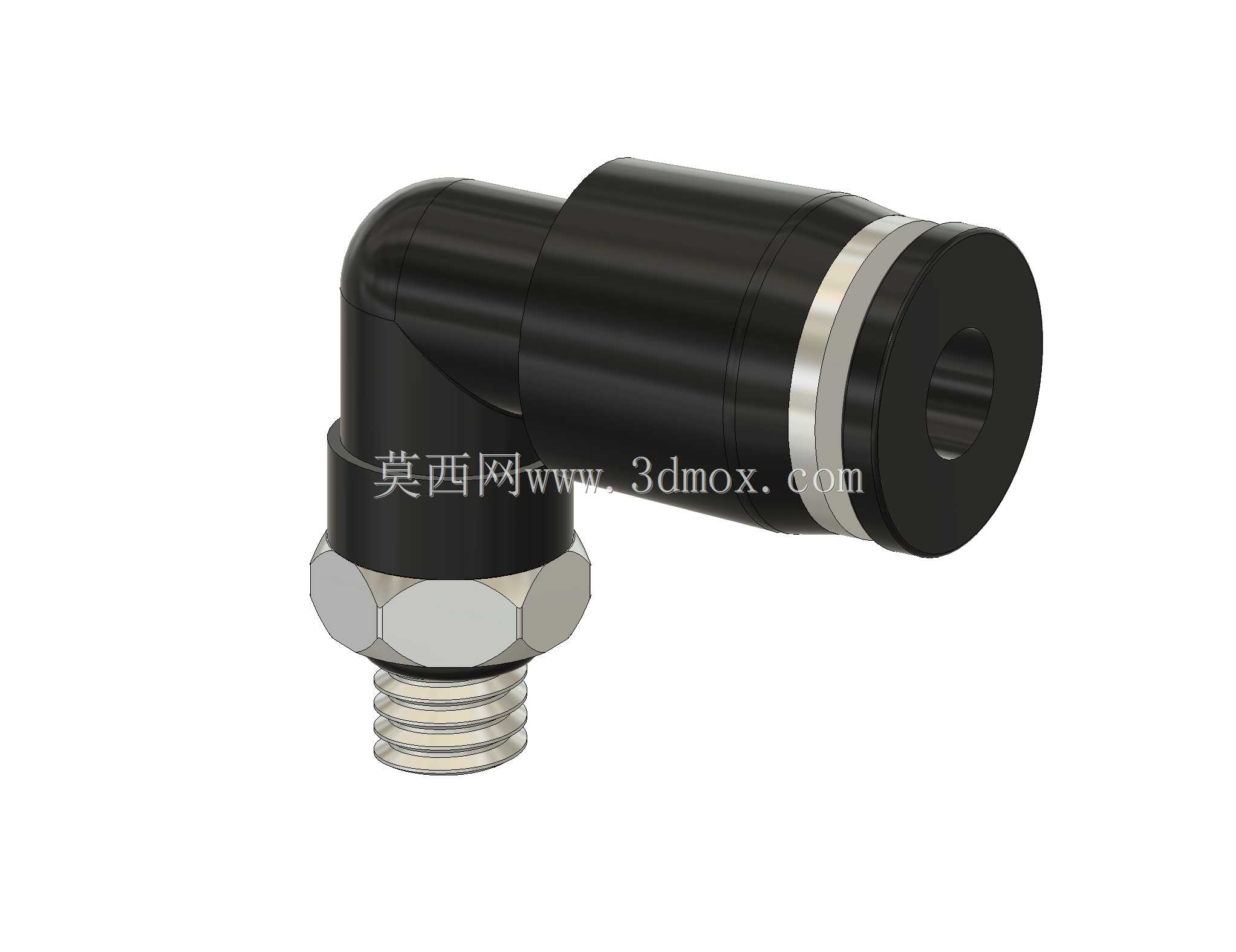

　　这款L型气动接头用于把M5外螺纹气路转换为4毫米软管插接通道，常见于半导体分选设备、桌面型装配工位、3C检测治具、小型包装执行机构以及教学实验台的紧凑气路中。现场布管时，电磁阀、真空发生器、气缸或小型吸盘往往布置在狭窄安装板上，直型接头会让软管沿螺纹轴线伸出，占用门板、滑台或护罩内侧空间；直角结构把管路转向约90度，使软管贴近安装面排布，既降低折弯半径不足造成的通气阻力，也减少设备运动过程中管线被拖拽、剐蹭的风险。接头下端为M5外螺纹，螺纹段上方设置六角拧动面，装配时可用小型开口扳手施加扭矩，避免依靠塑料本体受力；六角面与黑色本体之间形成肩部，可配合密封垫圈贴紧阀块或气缸端面，保证低压压缩空气回路的密封。

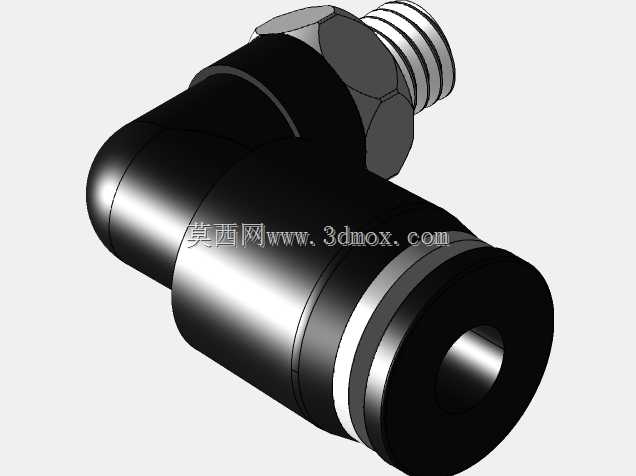

　　上部快插口面向4毫米外径气管，管口内置夹持环与密封结构，气管切平后直接推入即可锁定，拉拔时卡爪咬住管外壁，内部弹性圈贴合管面，能够在常规气动压力下保持稳定连接；检修时按下释放环便可拔出气管，便于更换走线方向。三维建模时，外螺纹按标准牙型与有效旋合长度表达，六角部分保留对边尺寸和倒角，方便在装配中校核扳手空间；弯角主体采用圆滑过渡，避免外形出现尖锐应力集中区。金属螺纹段与黑色快插本体之间的分界、端部银色压圈以及中心插管孔均需完整呈现，这样在总装检查时可以判断接头与相邻螺钉、线槽、传感器之间是否干涉。安装边界方面，M5轴线与插管轴线垂直布置，选型时不仅要核对螺纹规格和气管外径，还要预留六角头旋转空间、

　　气管最小弯曲半径以及手指按压释放环的操作距离。贴板安装时，弯头侧向伸出长度决定护罩内净空；多联阀岛并排使用时，接头间距应保证气管互不挤压。该结构兼顾快装、可维护和空间避让，适合轻量化气动控制系统的详细设计与干涉校验。
