航天器柔性对接定位天线模块

　　该结构面向航天器舱段或轨道模块之间的对接辅助场景，核心关注点是天线模块在运输、释放和初始靠近过程中的相对位置偏差。实际任务中，模块从运输约束状态移出后，固定杆、安装面和天线板之间不可避免存在制造公差、热变形以及释放冲击带来的错位。若直接按理想刚性位置建模，后续对接面、信号指向和机械捕获路径都会受到影响，因此该方案把柔性补偿与对中约束放在同一块垂直天线板上处理。

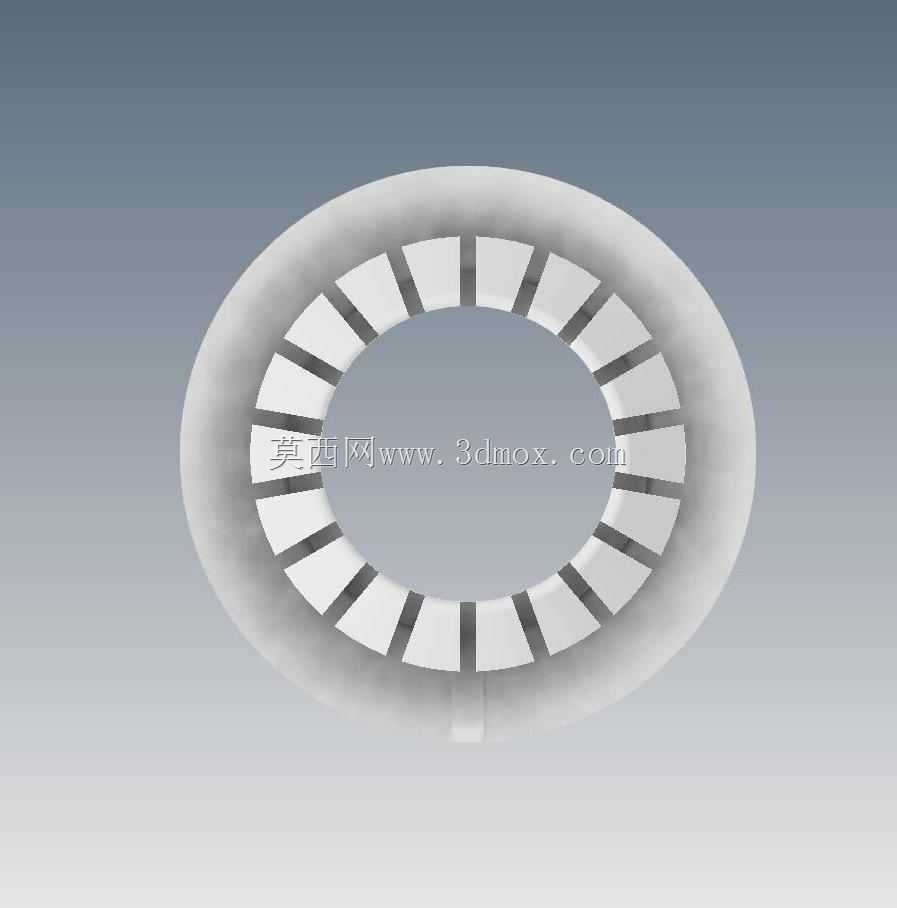

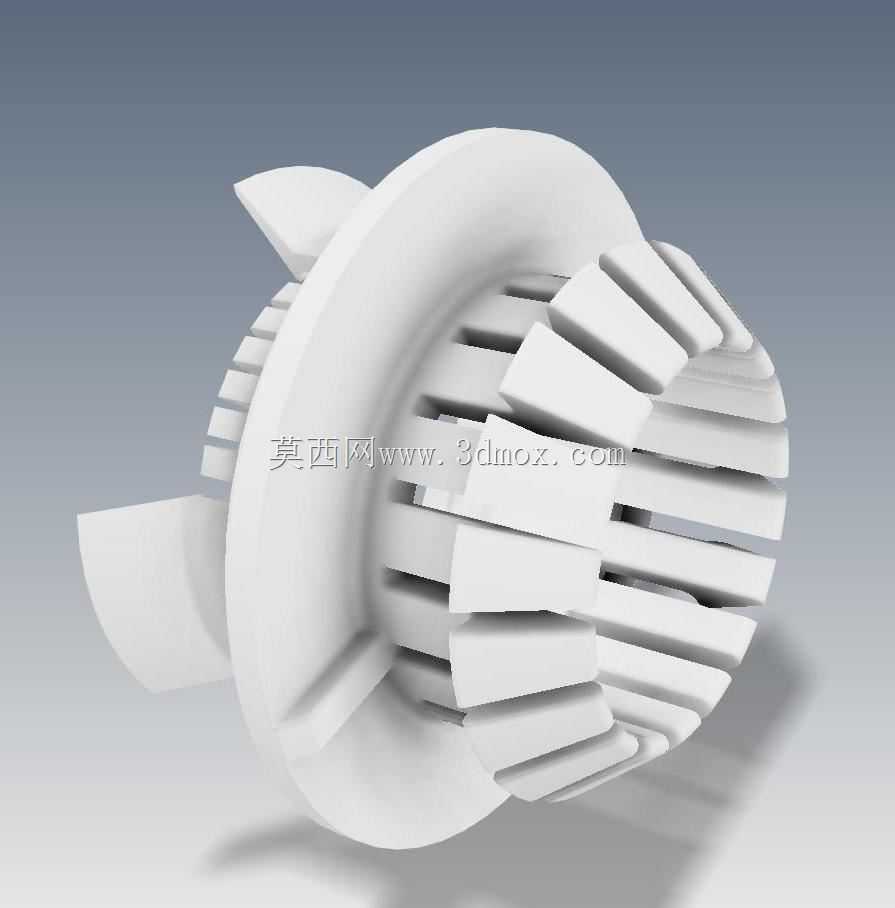

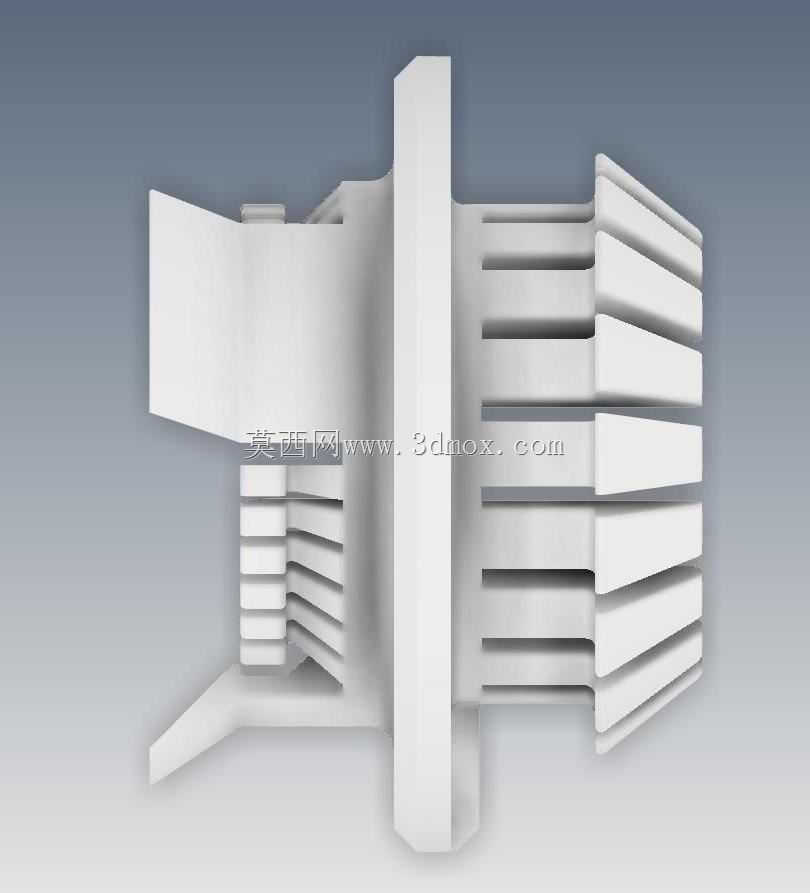

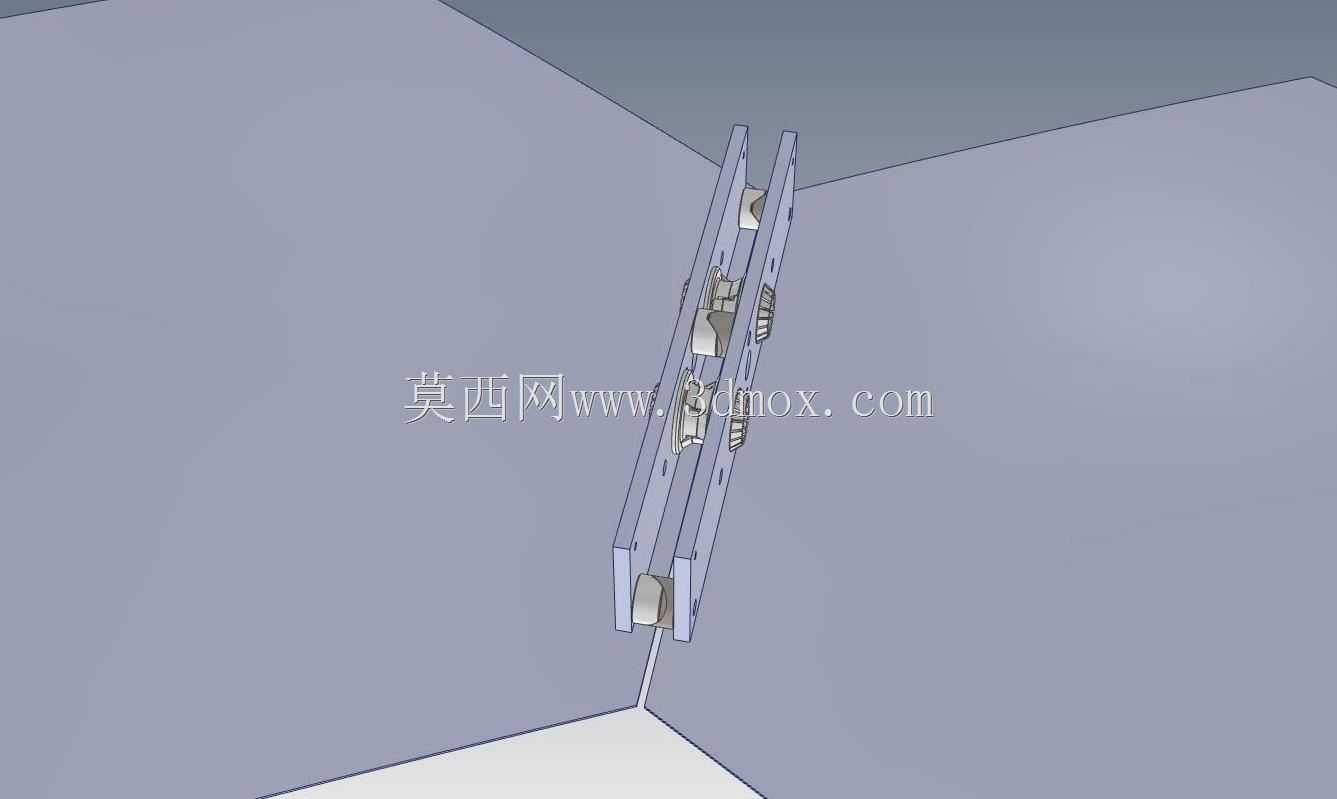

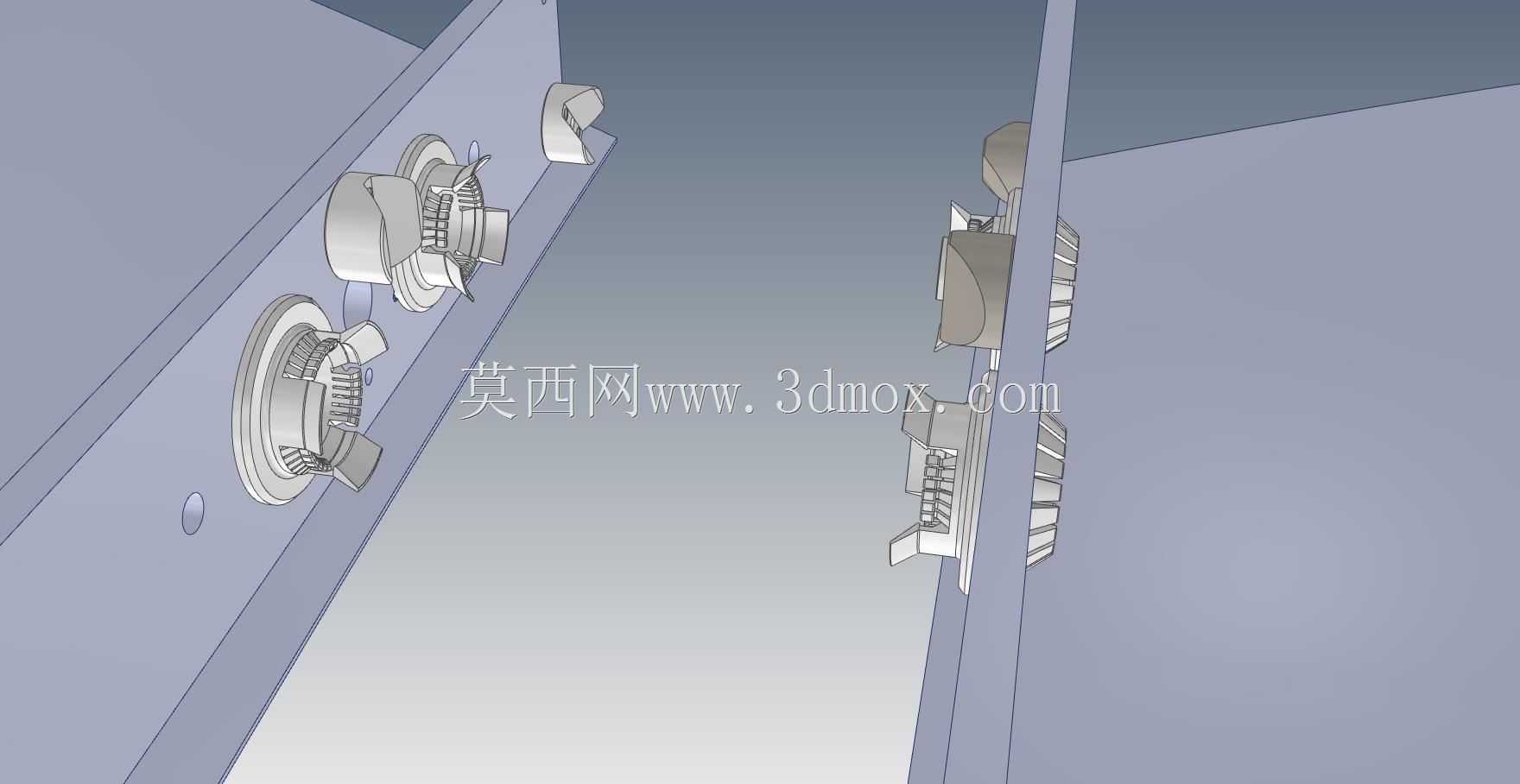

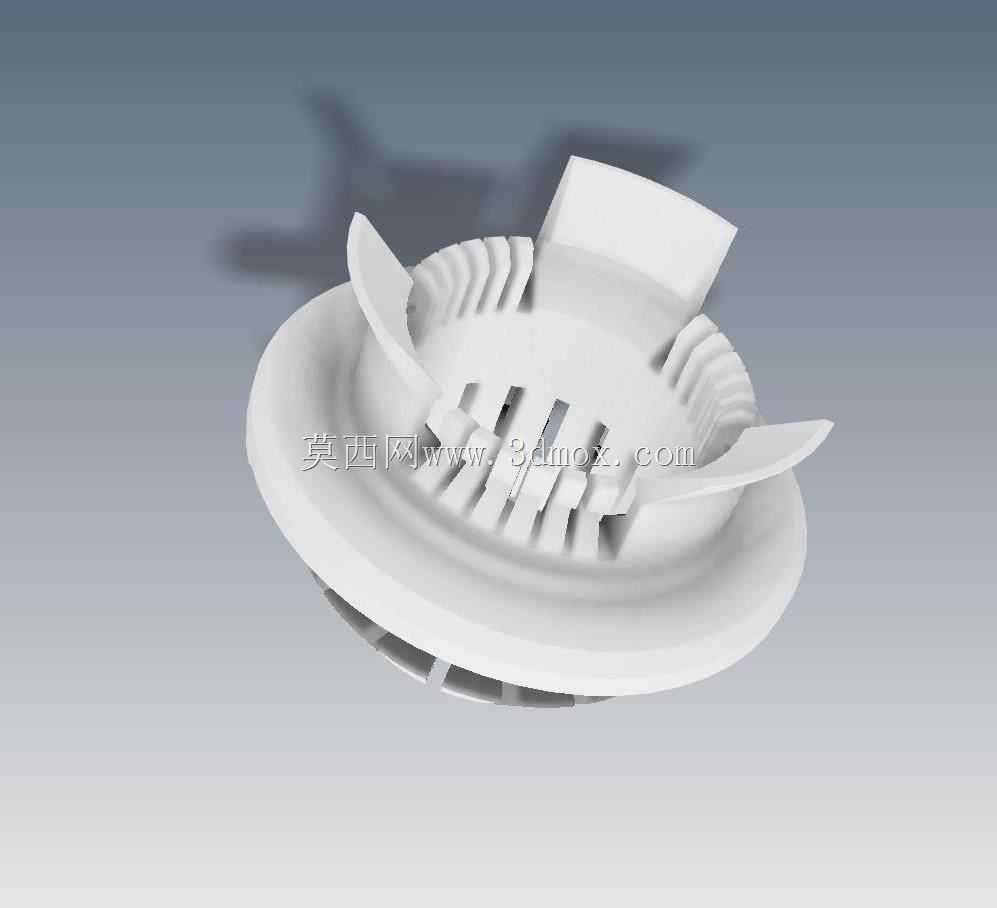

　　结构主体由两条平行的细长导向件、中部夹持组件、端部接触件以及四组相同的柔性固定单元组成。导向件沿天线板外侧布置，形成狭长的运动通道；中部夹持件负责把外部手柄或操作杆限制在确定轨迹内，避免其在装配和调试时发生横向摆动。端部接触件采用圆弧过渡外形，在靠近对接面时能够先接触、再滑移，最终把偏差引导到可接受的对中范围内。四组柔性单元以约六十度角向间隔安装在相对的垂直天线板上，利用材料自身弹性吸收小位移，同时通过凸起与板件开孔或卡槽配合，阻止部件绕自身轴线旋转。

　　从功能逻辑看，该设计并不追求复杂的主动调姿，而是用低成本被动结构完成粗定位。一个方向上的线位移偏差可通过柔性件弯曲释放，另一方向上的偏差则由平行导向件和端部接触轮廓共同限制。固定杆交叉后仍保留少量活动量，使天线板在受到侧向力时不会把载荷直接传递到脆弱的连接点。这样的处理方式适合空间设备地面验证、教学演示以及小型对接机构原理样机开发，也可作为机械臂末端捕获装置前期方案的参考。

　　建模时需要重点控制安装边界：两条导向件之间的净距决定手柄直径和通过性，端部接触件的圆弧半径影响导入角度，柔性固定单元与天线板的贴合面则要保证凸起能够完全落入限位位置。天线板应保持足够平面度，板上安装孔按角向均布，相邻单元之间不能在弯曲行程内发生干涉。细长导向件根部需要保留加强过渡，防止侧向接触时出现应力集中；夹持组件与导向件之间设置轻微间隙，既能滑动，又不能产生明显晃动。

　　外形上，整体呈窄长立式布置，占用空间集中在天线板前缘，不侵占后方电子器件和主承力框架。材料若采用轻质工程塑料，总质量可控制在很低水平，适合原理验证；若进入工程样机阶段，则需把柔性件厚度、宽度和弯曲长度按目标位移重新校核，并结合真空、温差和辐照环境评估弹性衰减。结构中所有运动接触面都应避免尖角，导入段保持连续曲面，以便在偏差较大时仍能顺利滑入对中位置。
