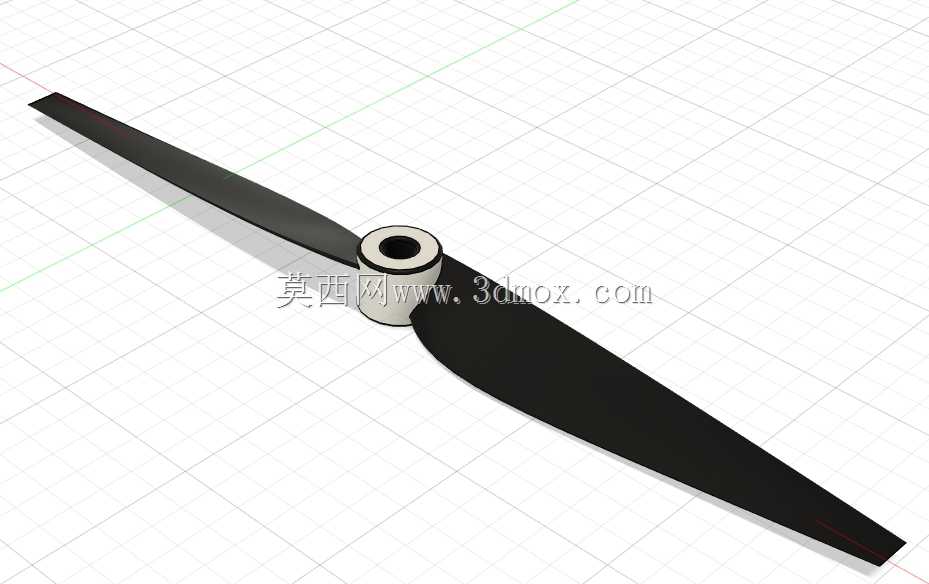

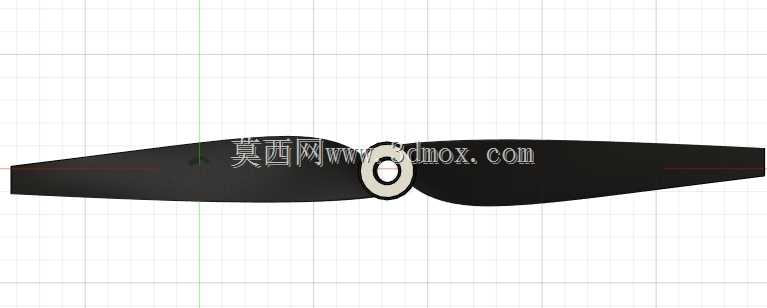

常规双叶航空螺旋桨结构造型

　　双叶螺旋桨是小型固定翼飞行器、试验平台和动力系统教学中常见的推进部件，模型围绕桨叶、桨毂和中心安装孔进行完整表达。整体外形采用两片对称布置的细长桨叶，桨叶从根部向尖部逐渐收窄，弦长沿半径方向变化，叶身带有扭转关系，用于在不同旋转半径处匹配当地线速度，使桨叶各截面尽量维持合理迎角。桨毂区域设置带中心通孔的衬套结构，孔位用于与电机轴或发动机输出轴配合，外圈凸台可承担轴向定位，并为锁紧螺母、垫片或压紧件提供安装接触面。

　　从使用场景看，这类螺旋桨主要承担把旋转动力转化为轴向推力的任务，常见于低速轻型飞机、验证机、航电试验台以及气动教学演示。桨叶前缘需要保持连续光顺，后缘逐渐变薄，叶尖收尖以降低端部绕流损失；建模时不能只做简单拉伸叶片，而应沿展向布置多个翼型截面，再通过放样或曲面过渡形成扭转变距的实体。根部与桨毂衔接处要避免突变折角，因为旋转状态下该区域承受较大离心载荷和交变弯曲载荷，圆角过渡有利于应力分散。

　　安装边界方面，中心孔直径、桨毂厚度和桨叶旋转直径是选型时最关键的几何约束。中心孔需与输出轴形成可靠配合，孔轴中心线应与两桨叶质心分布保持一致，否则高速旋转时容易产生不平衡振动。桨叶平面投影关于中心近似对称，但气动翼面并非平面薄片，上下表面存在弧度和厚度分布，装配时还要区分正反向，以保证旋转后推力方向正确。桨毂端面应预留压紧空间，若与电机轴连接，需校核轴伸长度、螺母压紧范围以及桨叶与机身、整流罩之间的间隙。

　　结构建模过程中，可先建立旋转轴线和桨叶展向基准，再按半径位置绘制不同弦长、厚度和扭转角的截面曲线。叶根截面较宽较厚，用于传递扭矩；中段承担主要做功区域，翼型轮廓更完整；叶尖截面较薄，轮廓收窄。两片桨叶通过中心轮毂合并为一个整体，衬套外圆与叶根之间做平滑包覆。完成实体后，应检查曲面连续性、叶尖对称性、孔轴同轴度以及桨叶旋转包络，确保后续干涉检查、运动仿真或快速成型加工时具备明确的几何依据。
