带防滑齿边的塑料调节旋钮结构设计

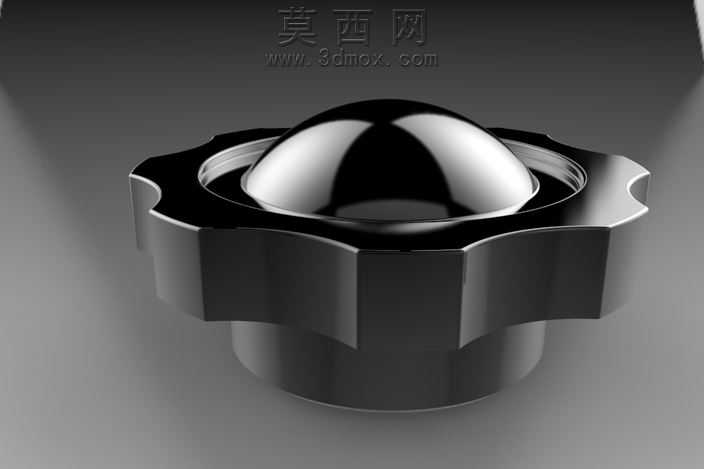

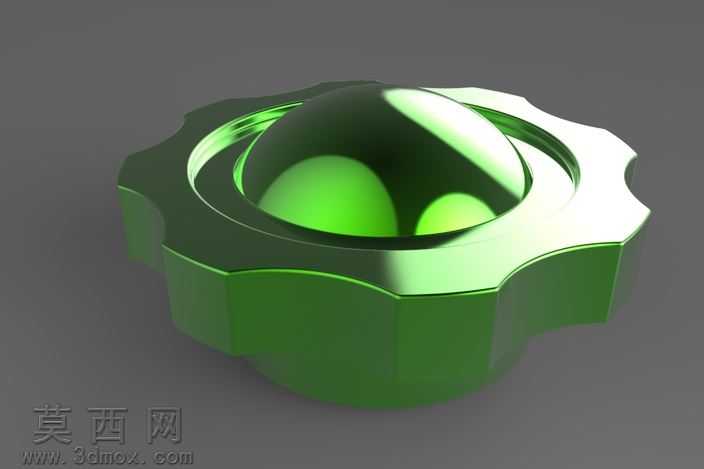

本作品为手拧调节用塑料旋钮，采用三维参数化建模方式完成全结构设计，建模过程中优先保证零件的人机操作合理性与结构工艺性，整体造型以中心球面凸起为核心视觉特征，外圈设置均匀分布的波浪形防滑齿边，齿边轮廓经过圆角过渡处理，既避免尖锐棱边带来的操作划伤风险，也能在手部施力旋转时提供充足的摩擦力，防止拧动过程中出现打滑问题。建模阶段首先绘制旋钮的中心旋转截面轮廓，通过回转特征生成主体基础结构，随后在外圈绘制单个齿形的拉伸截面，通过环形阵列命令均匀排布所有防滑齿，再对所有棱边执行不同半径的圆角处理，中心球面区域采用大半径光滑过渡，与外圈环形平面衔接自然，无生硬折角。材质设置上选用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟注塑成型后的磨砂质感，渲染阶段采用柔和的顶光与侧光组合，突出球面的光影过渡效果与齿边的立体层次，还原真实塑料零件的视觉质感。结构设计上充分考虑注塑成型的工艺要求，整体壁厚保持均匀一致，避免出现壁厚突变导致的缩痕、翘曲等注塑缺陷，防滑齿的高度与齿间间距经过反复调整，既保证足够的握持摩擦力，也避免齿间距过小导致的注塑填充不满问题。旋钮整体为一体式结构，无多余拼接零件，可直接通过注塑工艺批量生产，适用于各类需要手动调节松紧、参数的设备场景，中心的球面凸起设计既提升了零件的外观精致度，也能在按压操作时提供舒适的触感，避免平面结构带来的硌手问题。建模过程中对所有特征保持全参数关联，后续可根据实际装配需求快速调整旋钮的整体直径、齿形数量、中心凸起高度等参数，适配不同的安装使用场景，渲染输出的效果图清晰展现了零件的外观细节与结构特征，可直接用于产品展示、工艺参考等场景。
