双频段物联网螺旋通信天线结构

　　该螺旋天线面向低功耗广域物联网终端的无线链路搭建，适配900MHz与1800MHz两个常用蜂窝通信频段，常被嵌入智能水表、燃气表、环境监测传感节点、户外资产定位终端、工业数据采集模组这类空间紧凑的设备内部。在这类终端的结构布局中，天线往往不能占用大面积平面空间，同时还要避开金属外壳、电池包、屏蔽罩带来的信号遮挡，因此采用螺旋绕制的辐射体形式，把谐振长度压缩在极小的轴向空间内，末端弯折出直段引出端，既可以直接焊接在通信主板的射频馈点上，也能通过小型接插件完成装配，不需要额外架设外置天线，大幅降低终端整机的防护设计难度。

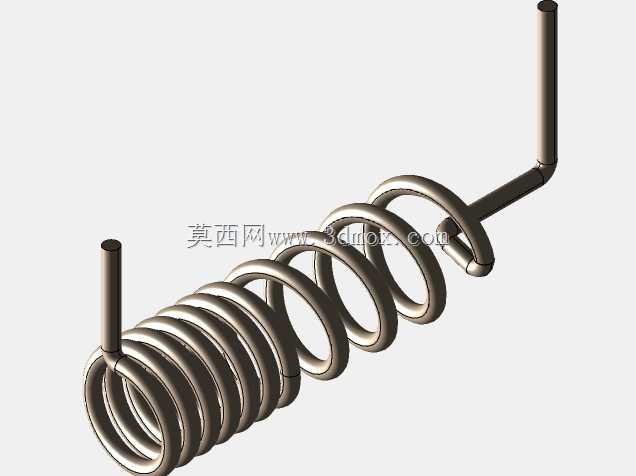

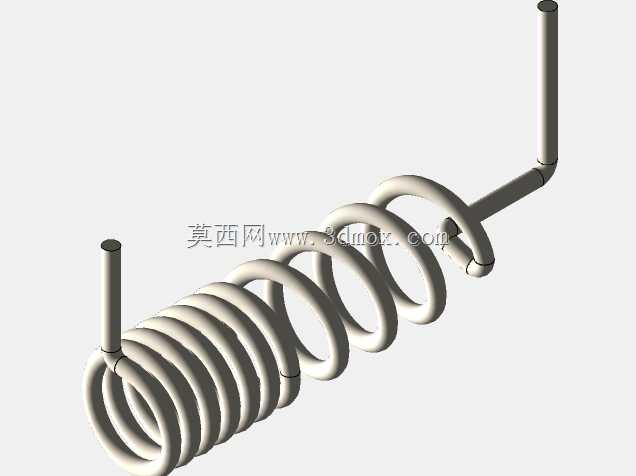

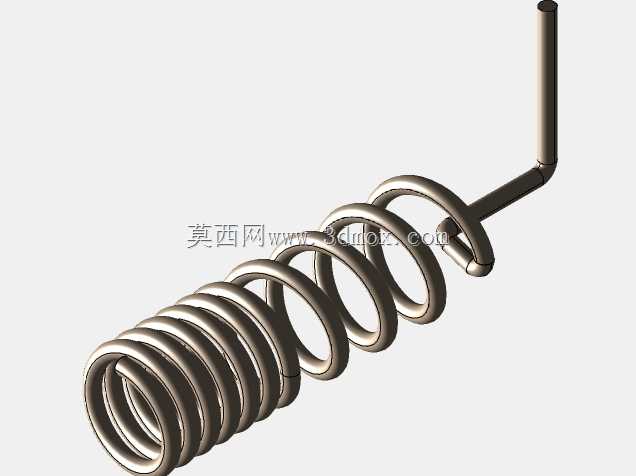

　　从辐射原理来看，螺旋段的圈数、螺距、簧体直径以及金属线材的线径，都直接对应两个工作频段的谐振阻抗与驻波表现。建模时先以等距螺旋路径扫掠圆形金属线材，保证每一圈簧体的间距均匀，避免相邻线匝出现贴合短路；螺旋的一端收束后平滑过渡到弯折直杆，折弯处采用圆角过渡，既消除线材弯折的应力集中，也避免尖锐转角造成射频信号的反射突变。直段的长度预留出主板安装的搭接余量，结构工程师在整机布局时，可以根据壳体内部的净空区域微调直段的摆放角度，让螺旋辐射体尽量远离金属遮挡件，把辐射方向对准设备外部的信号传播路径。

　　实际装配场景中，这类天线不需要额外的固定支架，螺旋本体可以卡在壳体内部的限位卡槽内，直段焊接在PCB焊盘后即可完成定位，整体占用的空间近似为细长圆柱加一段折杆，径向尺寸远小于同频段的棒状外置天线，非常适合电池供电的密封式物联网终端。设计过程中需要同步核对天线与周边元器件的安全间隙，螺旋外圈不能和屏蔽罩、电池金属外壳接触，直段走线避开高速数字电路区域，减少板级噪声对射频接收灵敏度的干扰。双频段的谐振特性让同一副天线可以兼顾不同运营商的NB-IoT网络部署，终端硬件无需针对不同频段更换天线方案，在结构迭代时只需要调整螺旋的总圈数和末端直杆长度，就能匹配不同主板的馈电位置，适配多款传感终端的共用硬件平台，帮助整机在有限的内部空间里获得稳定的无线收发性能。
