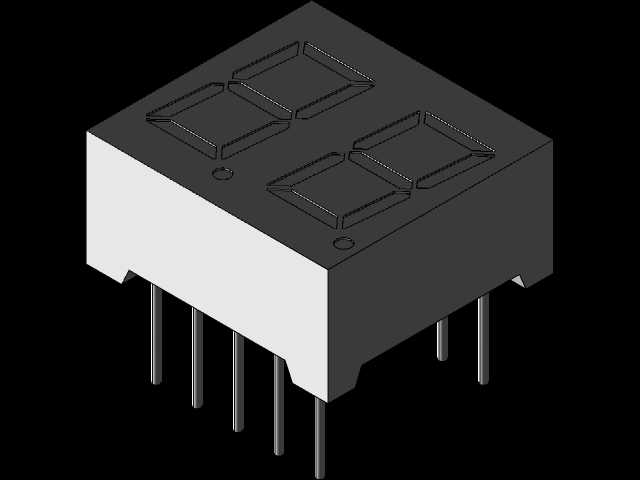

双位共阳七段LED数码显示器件三维结构

　　做工控板卡、小型仪器面板布局的时候，双位七段数码管是绕不开的基础显示元件，很多刚入行的结构工程师在做PCB适配、面板开孔的时候，经常因为忽略数码管的实际安装边界、引脚伸出长度，导致后期打样出现面板和显示面贴合不严、引脚和板上其他元件干涉、焊盘对位偏移的问题，这个三维结构就是完全按照量产直插双位七段数码管的实际尺寸做的还原，能直接导入装配环境做干涉检查，不用再对着 datasheet 上的二维尺寸挨个核对。

　　先从实际应用场景说，这类双位七段LED管常用在小型温控器面板、直流电源电压电流显示、小型计数器、家电功能状态显示、工控IO模块的数值指示位上，相比液晶屏，它的环境耐受性更强，低温下不会出现液晶响应滞后的问题，强光下的可视距离也更远，而且驱动逻辑简单，用普通的IO口加段码驱动芯片就能点亮，不需要复杂的通信协议，很多低成本、高可靠性要求的设备上都会优先选这类显示元件。

　　从功能特性上看，这个双位结构的两个数码管单元是共封装设计，每个单元包含七个段发光区加一个小数点点位，段面做了黑色哑光遮罩处理，只有通电的段会透出光线，避免相邻段的光线串扰影响读数，封装外壳采用耐高温的工程塑料注塑成型，能耐受波峰焊时的短时高温，不会出现壳体变形、引脚移位的问题。引脚采用直插式设计，按照标准的2.54mm间距排布，和通用万用板、标准PCB焊盘完全匹配，不需要做特殊的焊盘封装设计。

　　设计思路上完全还原了量产元件的实际公差带，没有做理想化的直角处理，壳体边缘的注塑脱模斜度、引脚根部的固定凸台、壳体底部的定位缺口都做了1:1的还原，很多新手建模的时候容易忽略这些细节，比如把壳体做成完全的直角，实际装配的时候就会发现PCB上的丝印框和壳体干涉，或者忽略引脚的实际直径，做出来的焊盘孔径要么太大容易虚焊，要么太小插不进去。这个模型里的引脚伸出长度是按照实际波峰焊的最优长度做的，伸出壳体底面的长度刚好满足插板后焊接的需求，不会因为引脚太长剪脚时碰伤其他元件，也不会因为太短导致焊接强度不够。

　　外形尺寸和安装边界是做结构设计最需要关注的部分，这个双位数码管的整体宽度、高度、厚度都和市售常规0.5英寸双位管完全一致，显示面到壳体底部的高度差控制在标准范围内，做面板开孔的时候，只要按照模型显示面的外轮廓预留0.1mm的装配间隙，就能保证显示面刚好和面板表面齐平，不会出现凹陷或者突出的问题。引脚的排布位置完全对应标准封装，两个定位柱的位置也做了还原，装配的时候定位柱先卡进PCB的定位孔里，再焊接引脚，能避免焊接过程中元件偏移，保证显示位置和面板开窗完全对正。另外壳体侧面的拔模角度也做了准确还原，做面板固定压片的时候，能根据壳体的斜度设计压合的位置，不会压到显示区域影响读数。

　　很多工程师在做布局的时候，容易忽略数码管下方的空间预留，这个模型里壳体底部的内凹结构也做了还原，元件下方可以布置高度不超过1mm的贴片元件，比如0805封装的限流电阻，能有效节省PCB的板面空间，不用特意把限流电阻布置在其他位置。另外引脚的金属部分做了真实的直径还原，在做PCB封装设计的时候，可以直接从模型里提取引脚的中心坐标和直径参数，直接生成焊盘封装，不用再手动测量尺寸，能减少封装设计的错误率。

　　实际做设备装配的时候，这类数码管的安装通常有两种方式，一种是直接插焊在PCB上，靠引脚的焊接强度固定，另一种是加塑料固定压框，把数码管压紧在面板和PCB之间，这个模型的壳体外形尺寸准确，不管是哪种安装方式，都能直接用来做压框的结构设计，核对压框和壳体的配合间隙，避免压框压到段面导致显示缺划。另外模型的显示面是平整的，做面板透光片设计的时候，可以直接贴合显示面，不会因为表面不平整出现光线折射的问题，保证不同角度下的读数清晰度。
