铝电解极化电容器三维结构设计

　　在消费类电源、工业控制板卡、车载电控单元的PCB布局环节，直插式极化铝电解电容是最常见的大容量滤波元件，这类元件的三维建模精度直接影响结构干涉检查、装配工艺模拟的最终效果，很多新手工程师在做板级结构设计时，往往直接调用通用电容模型，忽略了实际产品的外形细节、引脚伸出长度、外壳绝缘边界，导致后期打样时出现电容与周边接插件、散热片、结构壳体的干涉问题，严重时甚至需要重新改板，拉长项目研发周期。

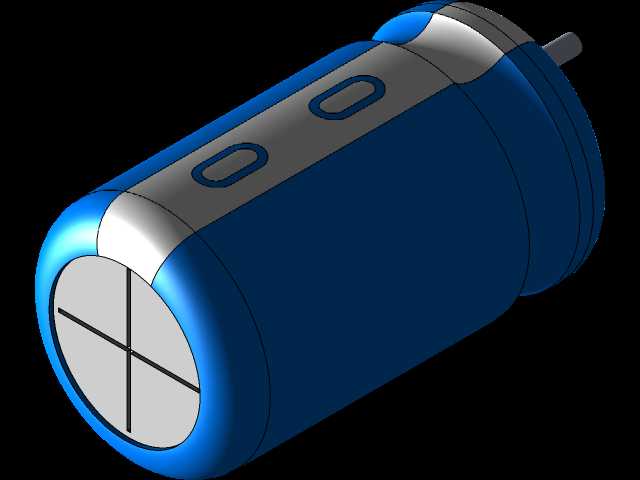

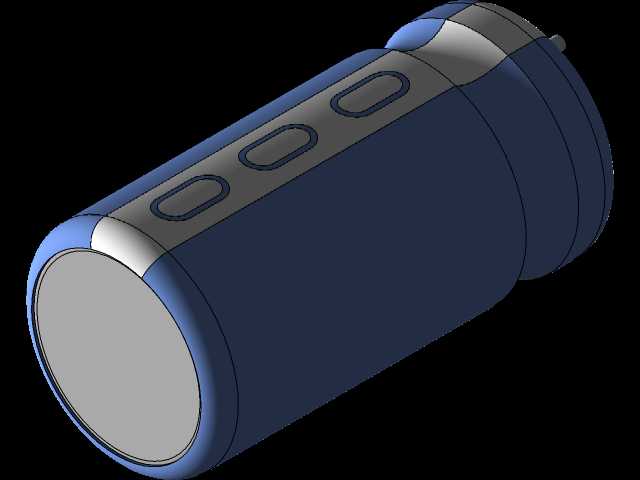

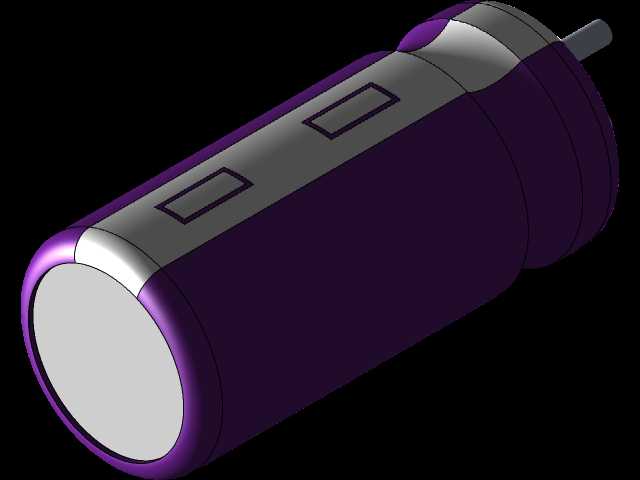

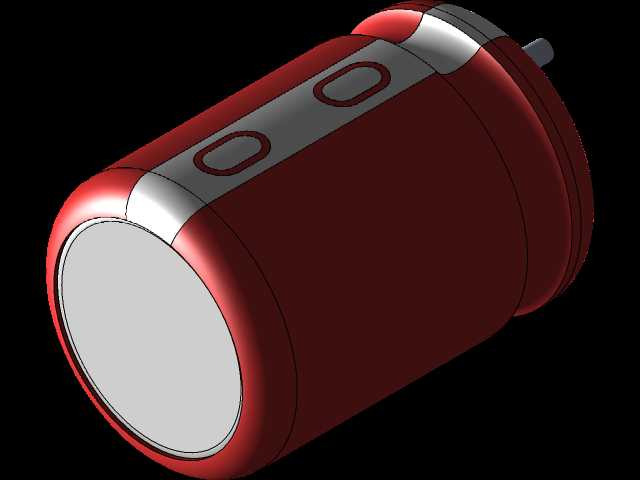

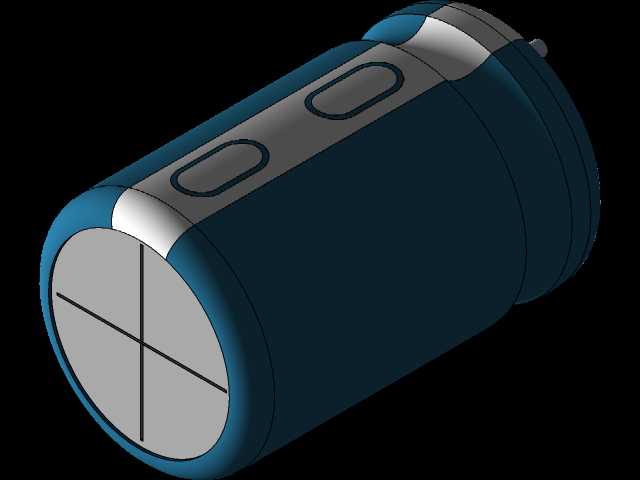

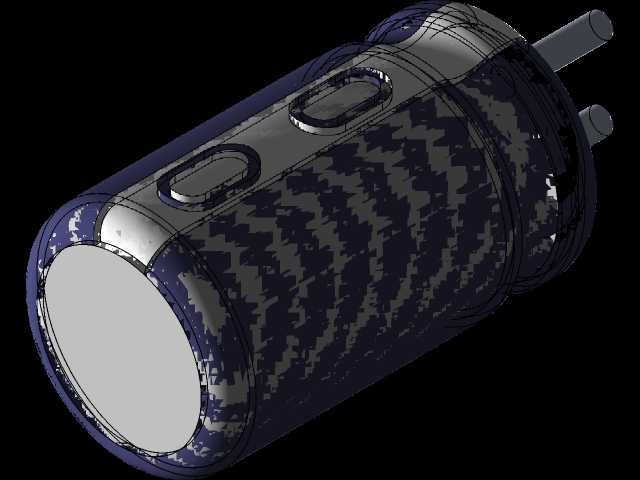

　　这款极化电容的三维建模完全围绕量产直插铝电解电容的实际结构展开，主体外壳采用圆柱卷绕结构的还原思路，外壳侧壁的两处内凹标识并非装饰性设计，实际量产中这类凹位是封装卷绕工序的定位卡点，同时也是负极标识的物理参照位，建模时保留这两处特征，能帮助结构工程师在装配模拟时快速识别元件极性方向，避免SMT或手工插装时出现极性反接的低级错误。电容端面的十字刻线是防爆阀的结构特征，建模时没有做简化处理，还原了刻线的深度与宽度比例，在做热仿真、结构应力仿真时，这个特征能更准确反映电容过压、过温时的应力释放路径，避免仿真结果出现过大偏差。

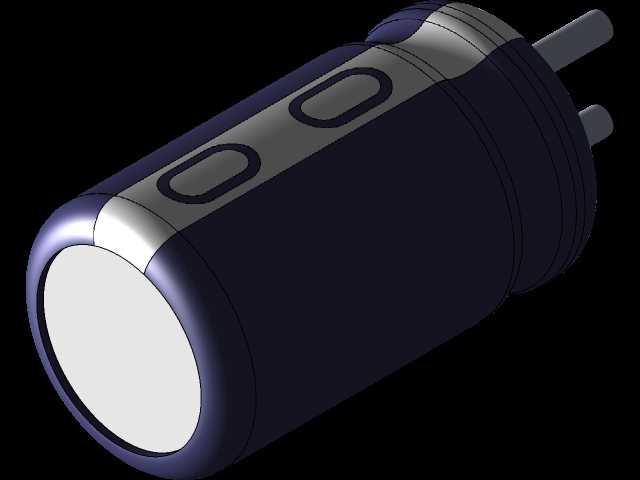

　　从安装边界来看，模型严格遵循常规直插电容的引脚间距规范，引脚伸出端面的长度预留了常规波峰焊的引脚剪切余量，外壳的蓝色塑封层厚度、顶部金属封边的倒角尺寸都参考了同规格量产产品的实测数据，在PCB装配时，电容本体与板面的预留间隙符合安规绝缘要求，不会出现本体贴板导致的焊接应力集中、绝缘层磨损等问题。在实际选型应用中，这类极化电容主要承担电源输入输出端的低频滤波、电压尖峰吸收、储能续流的作用，不同容值、耐压规格的电容外形尺寸存在梯度差异，这款模型的参数化结构支持快速调整本体直径、高度、引脚长度，适配不同规格的同系列电容建模需求，不需要从零开始重构特征。

　　做板级结构设计时，很多工程师容易忽略电容外壳的最大外径公差，这款模型在外壳侧壁的特征处理上，预留了量产外壳的最大公差边界，在做整机结构的空间校核时，直接调用模型就能判断电容与周边结构件的安全间隙，不需要额外叠加公差余量。顶部的金属封边做了圆角处理，还原了实际产品的卷边工艺特征，避免尖锐边角在装配模拟中出现错误的干涉判定，同时也能准确反映电容顶部的实际高度边界，在做超薄类消费电子产品的结构堆叠时，这个细节能帮助工程师精准控制整机厚度，避免后期出现壳体顶到电容的问题。

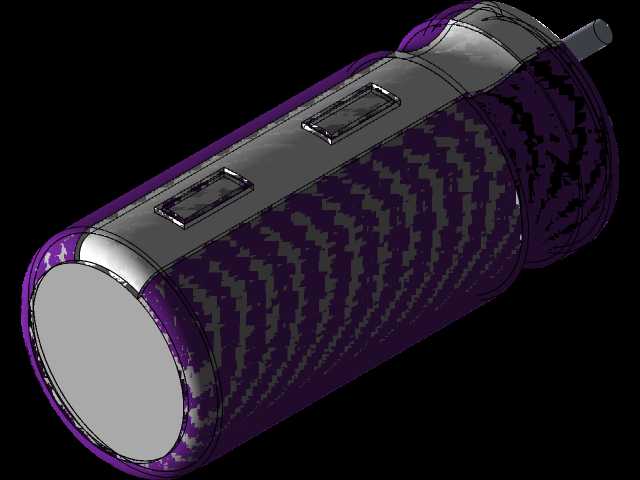

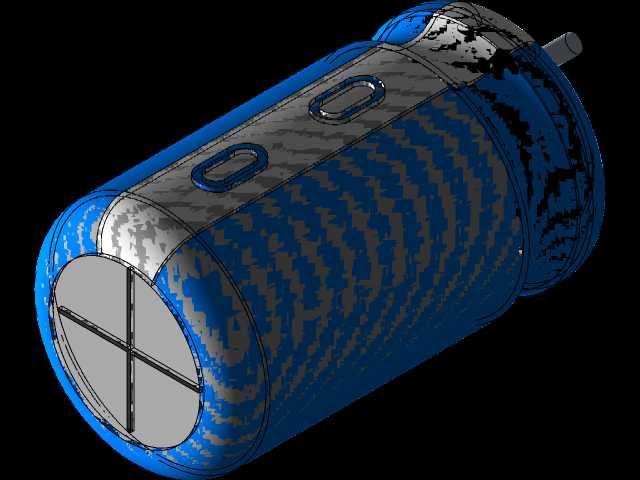

　　在工业控制板卡的应用场景中，这类电容往往需要在宽温环境下长期工作，模型的结构特征也适配热仿真的建模需求，外壳的塑封层、内部卷芯的等效结构都做了分层处理，不需要额外拆分特征就能赋予不同的材料属性，提升仿真建模的效率。对于做电子设备结构设计、PCB工艺设计的工程师来说，精准的元件三维模型是提升设计效率、减少打样迭代次数的基础，这款极化电容模型没有做过度的特征简化，所有可见结构都对应量产产品的实际工艺特征，既不会因为特征过多导致装配文件卡顿，也不会因为过度简化失去结构校核的实际意义。

　　在车载电控单元的设计中，电容的安装稳定性是重点考量项，模型还原了引脚与本体端面的连接过渡结构，在做振动仿真时，可以准确模拟引脚的受力情况，评估不同焊接方式下的引脚疲劳强度，避免车辆长期振动后出现引脚脱焊、电容脱落的问题。另外，外壳侧壁的负极标识条位置也在模型中做了对应特征还原，在生成装配工艺文件、作业指导书时，可以直接从模型导出视角截图，不需要额外做极性标注，减少工艺文件的制作工作量。
