小型铝制插齿式电子散热构件

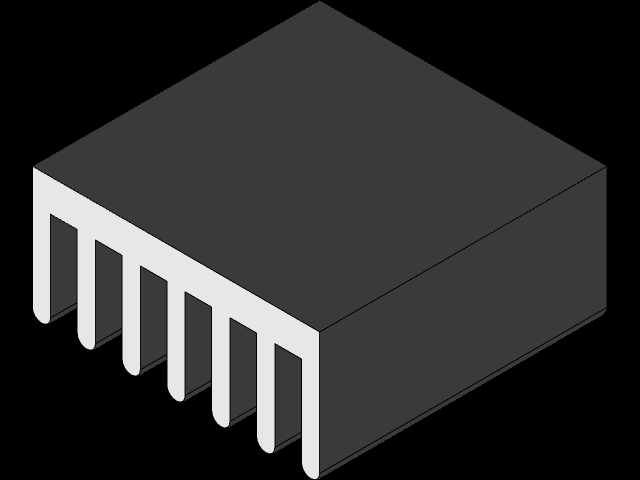

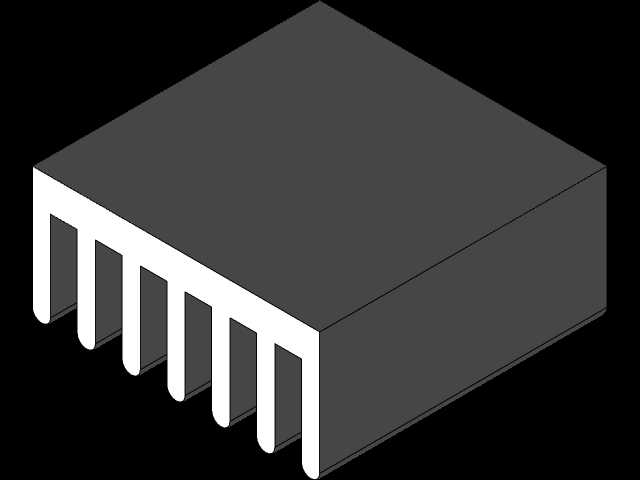

　　在小功率电源模块、板载DC-DC变换电路、嵌入式工控板卡的热设计环节里，这类小尺寸插齿式散热构件是选型清单里的高频选项，很多刚接触热设计的工程师容易忽略小功率器件的散热冗余，实际批量生产后才发现密闭机箱内的积热会让磁件、功率管的结温逼近临界值，最后不得不补加散热构件改板，反而拉长了项目周期。这款散热构件的外形边界控制在14mm见方、总高度6mm，属于典型的板载贴装式散热件，安装时不需要额外预留过多的板上空间，刚好适配TO-252、SOP-8这类小封装功率器件，以及小功率平面变压器的表面贴装需求，齿片朝向顺着机箱内的自然对流风道布置时，能在无强制风冷的条件下，把器件表面的温升控制在合理区间。

　　从结构设计逻辑来看，这款散热件采用等间距直齿结构，没有做复杂的剖沟或者异形齿设计，一方面是小尺寸下异形齿的加工良率更低，冲压成型时容易出现齿片歪斜、根部应力集中的问题，另一方面直齿结构的风阻更小，哪怕是机箱内仅靠器件自身发热形成的微弱热对流，也能顺着齿间缝隙顺利带走热量，不会因为齿形复杂形成涡流滞止区。齿根和基座的连接采用一体化挤压成型工艺，不存在粘接或者铆接带来的接触热阻，热量从器件接触面传导到齿片末端的路径上没有额外的热阻断点，这一点对小尺寸散热件来说尤为关键——本身散热面积有限，任何额外的接触热阻都会直接削弱散热效率。基座的接触面做了平整化处理，实际装配时只需要在器件和散热件之间涂覆一层0.1mm左右的导热硅脂，就能填充接触面的微观凹凸，避免空气间隙形成的隔热层，不需要额外加装导热垫来补偿平面度误差，能进一步压缩物料成本和装配工时。在安装边界的考量上，这款散热件的基座两侧预留了微小的卡扣凸台，既可以用耐高温环氧胶直接粘接在器件表面，也能配合小型弹性卡扣卡在PCB的对应安装孔位上，不需要在PCB上预留过大的禁布区，齿片的末端做了微小的圆角处理，避免生产装配过程中齿边划伤操作人员或者刮伤周边的导线、绝缘层。

　　实际应用场景里，这类小尺寸散热件常被用在POE交换机的板载电源模块、车载USB快充模块、工业级串口服务器的板卡上，这些场景的共同特点是设备内部空间紧凑，没有多余位置安装大尺寸散热器，且设备长期处于连续通电工作状态，功率器件的持续发热需要稳定的被动散热路径来导出，避免长期高温工作导致的器件老化加速、参数漂移问题。设计这类小尺寸散热件的时候，不需要过度追求单位面积的散热效率极限，反而要优先考虑加工一致性、装配便捷性和长期使用的可靠性，比如齿片的厚度不能过薄，否则回流焊过程中受热容易变形翘曲，导致和器件表面接触不良；齿间距也不能过窄，否则长期使用后积灰会堵塞齿间缝隙，大幅降低对流散热的效果。

　　这款散热件的齿间距和齿厚比例经过权衡，既保证了足够的总散热面积，也预留了足够的缝隙空间，哪怕是在多尘的工业现场环境下，日常维护时用压缩空气就能轻松吹走齿间的积灰，不需要拆解设备就能完成散热通道的清理。很多工程师在选型这类小散热件时，会盲目选择齿数更多、齿片更薄的型号，觉得散热面积越大越好，但实际测试下来，在自然对流的工况下，过密的齿片反而会阻碍空气在齿间的流动，实际散热效果和疏齿型号差距极小，还会带来加工成本上升、易变形的问题，这款构件的齿密度刚好卡在自然对流散热的最优区间，兼顾了散热效率、加工成本和结构强度。
