小尺寸直插式电源散热片结构设计

　　做电源板卡设计快十二年，这类小尺寸散热片是板级热设计里最常打交道的零件，别看着结构简单，真要匹配好电路发热件的散热需求，每一个尺寸、每一片鳍片的排布都得抠得很细。这次做的8.8X8.8X5mm规格的散热件，核心适配场景就是板载小功率电源模块、贴片式功率电感、小封装整流桥这类发热功率在1-3W区间的元器件，在消费类电源适配器、工控板卡辅助供电回路、小型通讯设备内置电源模块里用得极多，尤其是板上空间极度紧张的场景，大尺寸散热件根本塞不下，这种刚好覆盖发热源顶面的微型散热件，是平衡热设计需求和安装空间限制的最优解。

　　从实际功能上看，这类散热件不需要承担太高的热交换负荷，核心作用是把发热元器件表面的集中热量快速导到金属本体上，再通过鳍片之间的空气对流把热量散到周边空气里，避免元器件因为局部积温过高出现参数漂移、寿命折损，甚至过热烧毁的问题。很多刚入行的工程师做热设计的时候总觉得散热件越大越好，鳍片越多越好，实际上在小功率发热场景下，过大的散热件不仅挤占板上其他元器件的布局空间，还会增加焊接工序的难度，甚至因为散热件重量过大，在设备受振动的时候扯掉焊盘，反而带来可靠性隐患。

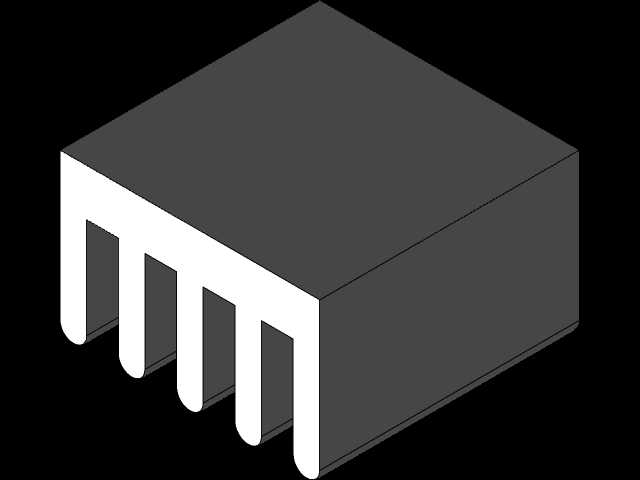

　　设计这个散热件的时候，首先卡的就是安装边界尺寸，长宽严格控制在8.8mm见方，总高度不超过5mm，这个尺寸刚好能覆盖常用的SOP封装功率芯片、贴片功率电感的顶面发热区域，不会超出元器件本体轮廓，避免和周边的贴片电容、电阻产生干涉。鳍片的排布没有做过密的设计，一共做了五片等厚的直鳍片，鳍片之间的留空宽度控制在1.2mm，这个间隙是经过实际对流验证的，在自然对流场景下不会因为间隙过窄产生气流滞止区，也不会因为间隙过宽减少有效散热面积。散热件的基座厚度留了1.5mm，这个厚度既能保证热量在基座平面内快速扩散，不会出现鳍片根部热量集中的问题，也不会因为基座过厚浪费高度空间，毕竟板卡上留给散热件的垂直空间本来就极其有限。

　　安装方式上做的是直插式引脚，四个引脚的位置刚好对应发热元器件周边预留的散热焊盘孔位，过波峰焊的时候可以和其他元器件一起完成焊接，不需要额外增加点胶、卡扣固定的工序，能有效降低批量生产的装配成本。引脚的长度做了1.8mm，穿过1.6mm厚的常规PCB板之后刚好露出0.2mm的焊锡浸润长度，既能保证焊接强度，也不会出现引脚过长刺穿板底绝缘层的问题。散热件的边角全部做了R0.3的圆角处理，一方面是避免生产转运过程中锋利的边角划伤操作人员、刮破板上的绝缘导线，另一方面也能减少冲压生产过程中的应力集中，提升零件的加工良率。

　　实际选型应用的时候，要注意几个细节：首先是散热件和发热元器件顶面的接触间隙，必须填充导热硅脂或者导热胶垫，把空气间隙排掉，不然金属和塑料封装之间的空气热阻会让散热效果打对折；其次是安装的时候要注意鳍片的朝向，尽量顺着板卡内部的自然气流方向，不要让鳍片挡住风道，虽然是自然对流场景，顺着气流方向能让散热效率提升15%左右；另外要注意，这个规格的散热件热阻大概在12℃/W左右，适配的发热元器件功耗不要超过3W，要是功耗更高的场景，就得选更大尺寸或者带强制风冷的散热方案，不能硬凑这个小规格的零件，不然会出现散热不足的问题。

　　很多人觉得这种小散热件没有什么设计含量，实际上在批量生产的消费类、工控类电子产品里，这类小零件的设计合理性直接影响整板的可靠性和生产成本，尺寸差0.1mm可能就装不上，鳍片厚0.2mm可能就会让零件成本涨10%，热阻高2℃/W可能就会让产品在高温环境下的失效率提升好几个百分点。做这类零件的三维建模的时候，要特别注意冲压工艺的可行性，所有的折弯角度都要留够冲压脱模的斜度，鳍片的厚度不能小于材料厚度的0.8倍，不然冲压的时候会出现鳍片变形、毛刺超标的问题，建模的时候把这些工艺细节考虑进去，后续开模生产的时候就能少走很多弯路，不用反复修模调整。
