CA6140车床主制动器弧形护罩结构

　　该弧形护罩构件配套CA6140普通卧式车床主制动区域使用，属于车床主轴箱外侧安全防护与制动组件包覆的专用钣金结构件，在机床实际运行场景中，承担隔离旋转制动部件、阻挡切削碎屑飞溅、避免操作人员误触高速运转离合制动机构的作用，同时也能阻挡车间内的切削液、油污粉尘侵入制动摩擦副，延长制动片的服役寿命。

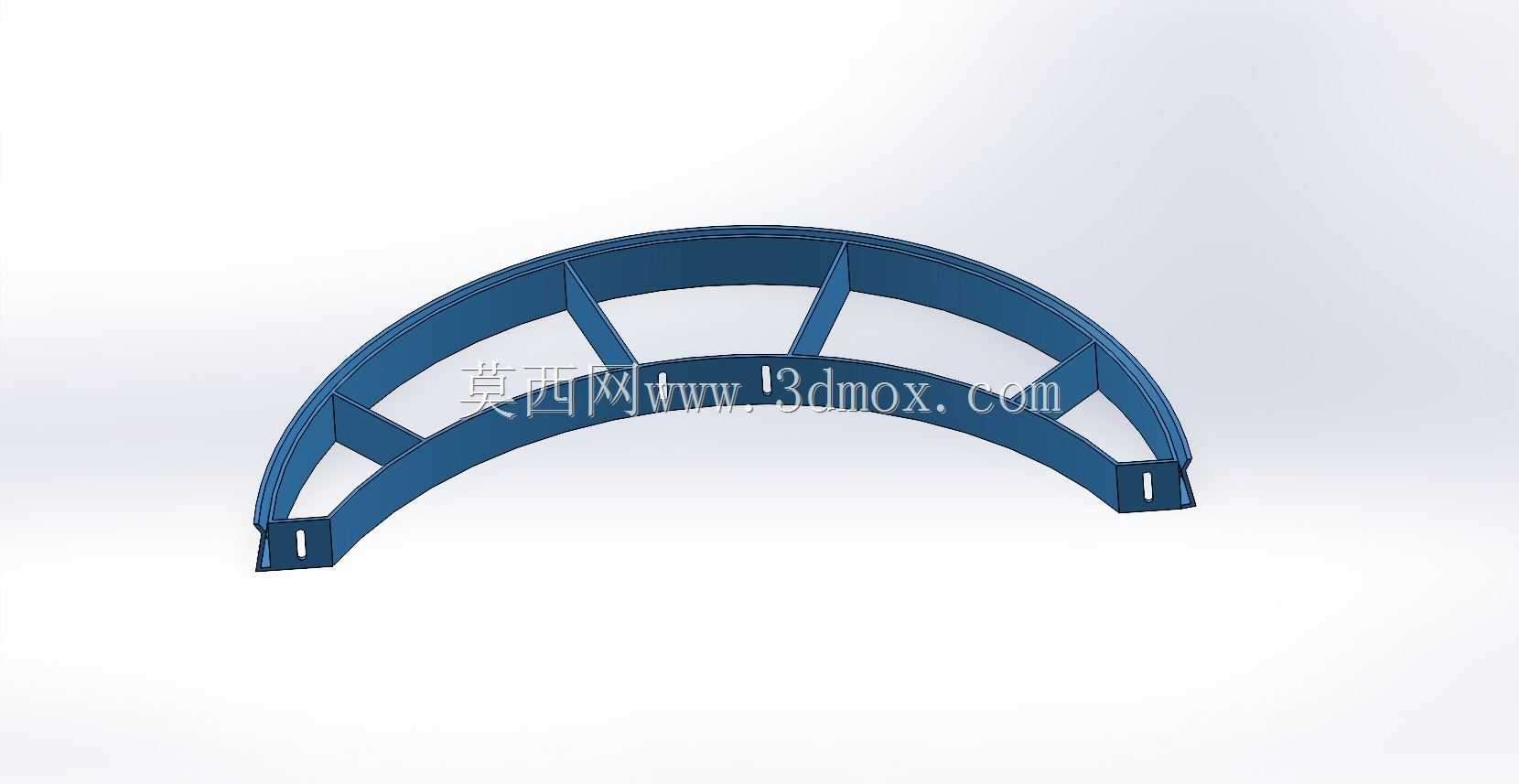

　　从结构设计思路来看，整体采用大曲率半圆弧拱形构型，弧度完全匹配CA6140主轴箱外侧制动轮的外圆包络轨迹，拱形截面的抗弯模量远高于同厚度平板结构，在机床运行产生的持续振动工况下，不会出现薄壁钣金件常见的共振颤振、板面凹陷变形问题。护罩沿圆弧周向均匀布置多道径向加强筋板，筋板与弧形罩体采用一体化折弯后组焊的工艺成型，既可以约束弧形罩壳的径向形变，也能作为安装定位的辅助支撑点，避免护罩长期受切削液冲刷、车间温度交变产生的翘曲变形。

　　构件两端的平直安装耳板是核心安装边界，耳板上预制了长圆形腰型安装孔，而非圆孔，这种孔位设计给现场安装预留了调整余量：装配时可以沿腰孔长度方向微调护罩的轴向位置，补偿主轴箱铸件安装面的加工公差、制动组件装配累积误差，确保护罩内壁和旋转制动轮之间保留均匀的安全间隙，不会出现运转过程中动静部件刮擦摩擦的故障。耳板折弯处做了圆弧过渡处理，避免直角折弯位置产生应力集中，在机床频繁启停、制动机构反复动作的冲击载荷下，折弯根部不会出现疲劳开裂。

　　在外形尺寸与安装边界层面，该护罩的圆弧内径需大于制动轮最大外圆直径单边至少8mm安全间隙，轴向宽度完全覆盖制动摩擦片的整个工作宽度，两端耳板的安装孔中心距与CA6140主轴箱预设的护罩安装螺孔位置完全对应，安装后护罩下沿距离车床溜板上表面预留足够的溜板纵向移动行程空间，不会干涉刀架的正常走刀动作。护罩朝向操作侧的弧面做了光滑无锐边处理，所有焊接棱边都打磨倒钝，既避免操作人员清理切屑时被划伤，也不会出现切屑挂积在棱角位置难以清理的问题。

　　实际建模过程中，需先依据CA6140主轴箱制动部件的实测包络尺寸搭建基础装配骨架，先绘制弧形罩体的扫描路径与截面轮廓，再阵列生成周向加强筋，最后拉伸切除两端腰型孔，全程校验各部件的装配干涉情况，确保该护罩安装后既满足安全防护的功能要求，也适配车床原有安装接口，无需额外改制主轴箱结构即可直接替换原有老旧护罩。
