工业立式大容量铝电解电容结构

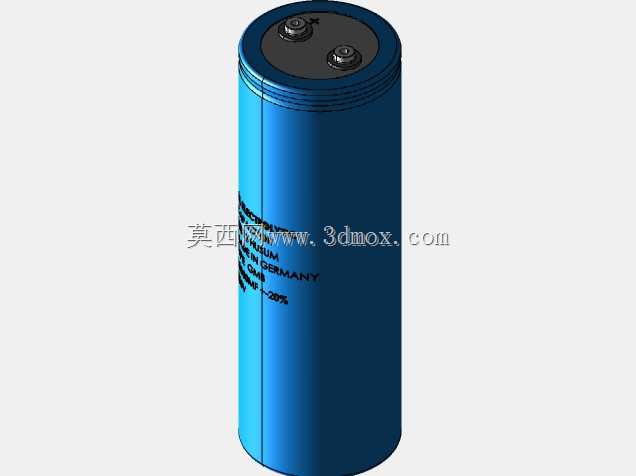

　　这款立式圆柱电容的三维结构，面向工业电气柜内部直流母线滤波、短时储能以及功率回路浪涌吸收场景，常见于变频驱动、伺服电源、整流装置和机床电控系统中。建模时先从整机布置边界反推元件外形：主体采用细长圆柱铝壳，侧壁保留卷绕封装后的连续曲面，顶部设置卷边收口结构，既对应铝壳与密封盖板的压合工艺，也明确了电容在柜内安装时的上部避让空间。盖板区域布置两个凸起接线端子，端子中心间距、顶端螺纹接触面和周边绝缘边界均按实际接线逻辑还原，方便后续在装配中核对铜排或导线折弯路径，避免端子与柜内横梁、线槽发生干涉。

　　从功能角度看，这类电容承担直流侧电压平滑作用，功率模块换相时可就近提供瞬态电流，降低母线电压波动；设备断电后，其储能特性也要求结构设计阶段预留放电和维护空间。模型将壳体、上端盖、接线柱、密封卷边分别独立建模，曲面过渡和台阶位置没有强行合并，工程人员可直接据此检查抱箍安装位、绝缘片铺设范围以及顶部接线操作距离。圆柱侧壁的标识区域以浅浮雕方式表现，不额外增加复杂特征，既能还原成品外观，也不会给干涉检查带来多余几何负担。

　　安装边界上，圆柱外径决定了固定抱箍或安装卡环的开合尺寸，壳体高度决定了柜内层板之间的最小净距；顶部端子高出盖板，接线后螺母、铜排端头和绝缘护套还会继续占用上方空间，因此三维布局时不能只按裸壳高度判定。底部通常承受竖直支撑，侧壁抱箍提供径向约束，模型保留了完整外轮廓，可用于校核夹紧位置是否避开卷边和标识区，也能评估多只电容并排布置时的散热间隙。对于电气柜结构设计人员，该模型可直接放入设备总装，配合母排、熔断器、接触器和安装板完成空间协调；对于选型人员，则能通过外形、端子位置和维护距离快速判断该电容是否适合现有柜体，而不是在样机装配阶段才发现接线工具无法进入或相邻元件距离不足。
