透明圆柱水冷PC储液罐结构设计

　　小型透明储液罐多用于紧凑型液冷回路，在电脑水冷、小型实验台、激光模块冷却、电子设备热管理以及桌面级循环系统中承担补液、缓冲、排气和沉淀杂质的作用。与金属封闭罐体相比，透明PC筒体可以直接观察液位、液体颜色和气泡状态，调试人员无需拆开管路即可判断循环是否稳定，也能及时发现冷却液浑浊、絮状物或液位下降等异常。

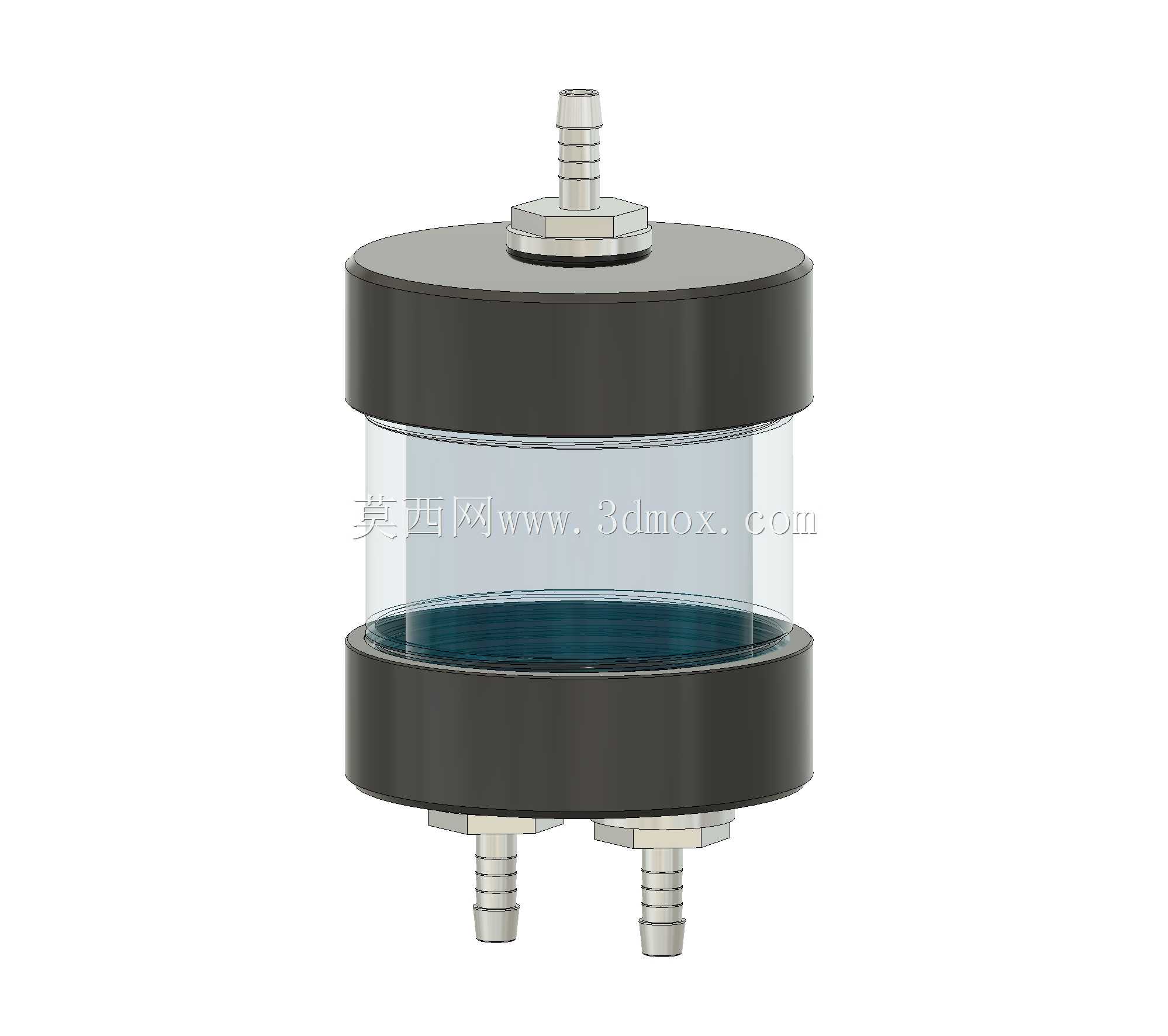

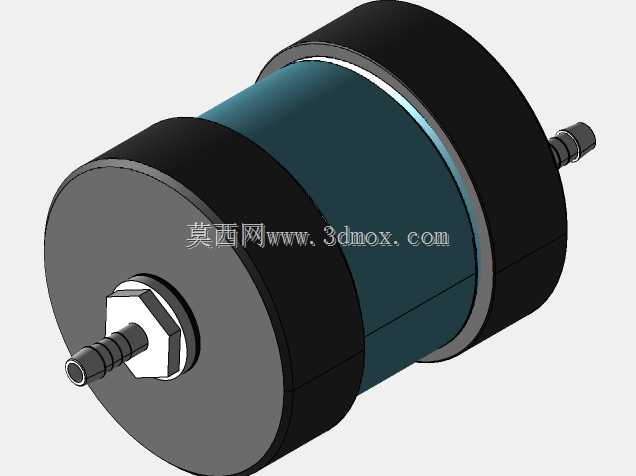

　　该结构采用上下端盖夹持透明筒体的布置，筒体呈圆柱形态，外径约50mm，轴向高度控制在较短范围内，适合安装在机箱侧板、设备支架或狭小机柜内部。上端盖中心设置一个G1/4倒钩式接口，可作为注水、排气或回流接口；下端盖布置两个侧向倒钩接头，分别对应进液和出液方向。三个接头均采用带阶梯环筋的宝塔结构，配合硅胶软管使用时，管内壁被环筋咬合，再通过卡箍锁紧，可降低软管在负压或振动条件下脱落、渗漏的概率。

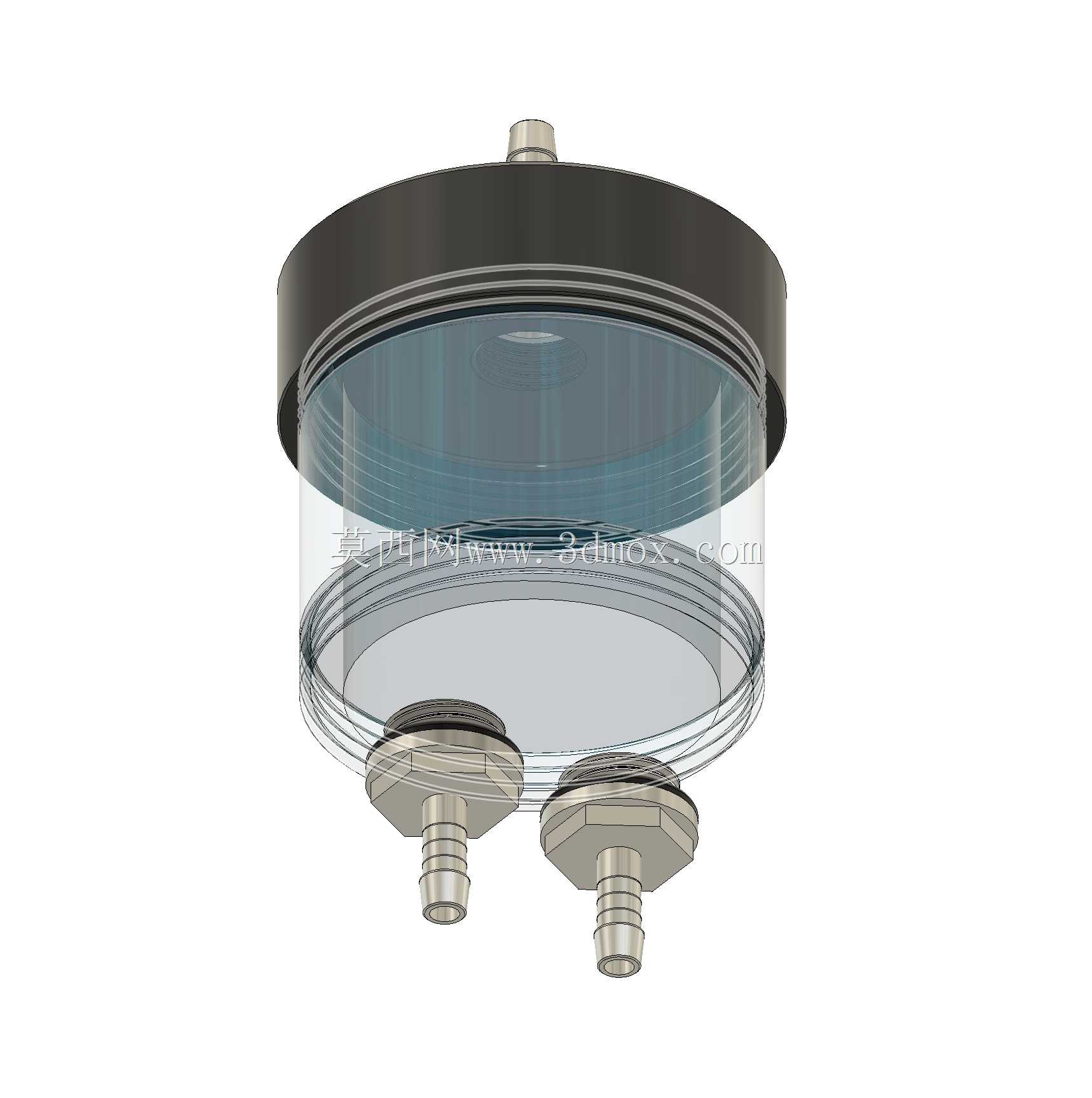

　　从建模逻辑看，罐体主体可拆分为透明筒身、上盖、下盖、金属接头、密封面和紧固件几个部分。筒壁需要保持均匀厚度，既保证可视区域通透，又避免长期受压后产生明显变形。上下端盖与PC筒体接触的位置应设置环形止口，使筒体径向定位；若用于正式产品，可在止口处增加O形圈或平面密封垫，通过端盖压紧形成密封。接头根部不宜做成尖锐直角，应保留过渡圆角，以减少注塑件或机加工件在装配拧紧时产生应力集中。

　　安装边界方面，圆柱外形占用空间近似一个直立圆筒，侧向管路需预留软管弯曲半径，尤其底部两个接头朝下并带有弯头趋势，接管后不能让软管紧贴端盖或设备底板。顶部接头若用于补液，周围应保留操作空间；若接入封闭回路，则需考虑排气方向，避免气泡聚集在端盖内侧。固定方式可依托端盖螺钉孔、包箍或支架完成，设计支架时应让受力点落在金属或较厚端盖区域，不应直接夹持透明PC筒身，以免局部应力造成裂纹。

　　流道组织上，双下接口适合形成一进一出的循环连接，顶部接口可承担膨胀和排气功能。冷却液在筒内流速降低后，气泡更容易上浮，微小颗粒也有短暂沉降空间。对于水泵入口侧连接，储液罐液位应高于泵吸入口，减少吸入空气；对于回流侧连接，则应让回液尽量贴近液面或沿筒壁导流，避免高速射流直接冲入液面产生大量泡沫。

　　三维结构表达时，透明筒身可设置独立材质，端盖和接头使用金属或深色工程材料表现，便于在装配评审中区分密封、夹持和管路接口区域。工程出图或干涉检查时，应重点核对接头螺纹旋合长度、软管插拔空间、端盖螺钉分布、筒体与止口的配合间隙，以及整机安装后罐底与管路的最小净距。整体结构不追求复杂外形，而强调可视、可装、可排泡和易维护，适合小流量循环冷却系统作为补液与缓冲部件使用。
