发电厂蒸汽离心式油水分离装置

　　该装置面向发电厂蒸汽系统的汽水分离工况而设计，核心任务是把夹带在蒸汽气流中的细小水滴从气相中剥离并排出，避免带水蒸汽进入后续管道与用汽设备，降低水击、叶片冲蚀以及换热效率下降的风险。现场布置时，主体卧式筒体沿蒸汽流向安装，入口端设置导流与旋流构件，含液蒸汽进入后被强制形成旋转流场；水滴在离心力作用下向筒壁迁移，聚集成液膜后沿内壁汇集，再经下部接管引出，气相则沿筒体轴向继续流动并从出口端送出。

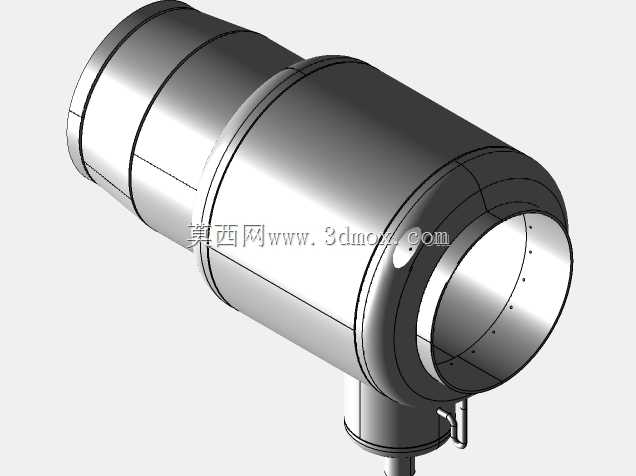

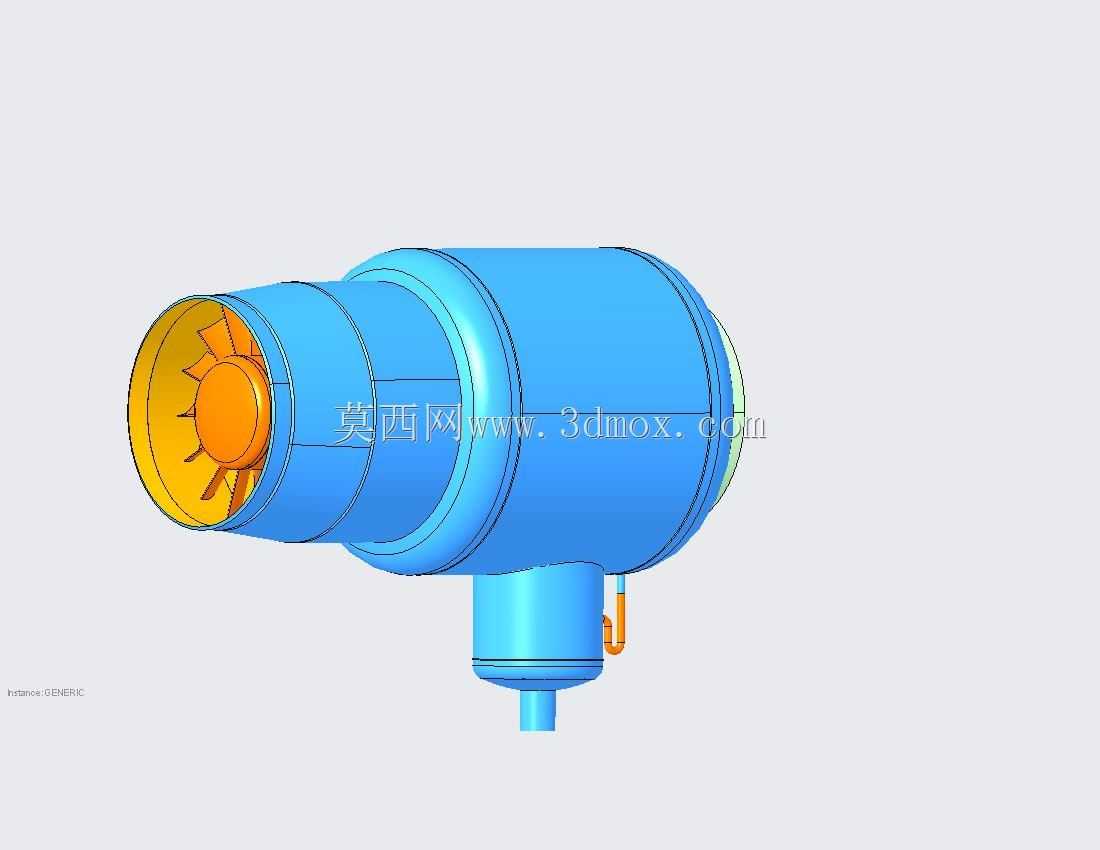

　　结构上，模型采用圆筒形承压壳体作为主腔体，入口段直径相对收窄，便于组织旋流并提高入口流速；中部腔体扩大，为液滴沉降、气液分离和流场稳定提供空间；下部设置集液短节与排放接口，侧部细小接管可用于液位引出、排污或辅助排液。入口内部可见叶片式导向轮，其角度和数量直接影响旋流强度：旋流过弱会降低细小水滴的分离效率，旋流过强则带来额外阻力和压损，因此建模时需要同时兼顾流道连续性、叶片过渡圆角与壳体焊接边界。

　　从三维建模角度看，外形轮廓以回转体为主，适合通过旋转、抽壳和阵列方式建立主体，再叠加入口法兰、出口端盖、下部支腿或排液接头等特征。筒体长度、入口内径、扩压段长度和底部接口位置构成主要安装边界；在设备选型或厂房布置时，应预留入口管道对接空间、底部排液管操作空间，以及筒体上方和侧向的检修空间。若用于成套辅机系统，还需核对支座承载面、管道热位移和排液方向，避免现场安装时与基础、梁柱或邻近管线干涉。

　　该模型对结构设计人员的价值在于直观呈现离心式分离器的流道组织方式：入口旋流件承担液滴预分离，主筒体提供停留与捕集区域，下部集液结构负责连续排液。设计深化时可在此基础上补充法兰厚度、密封面、壁厚、加强圈、支座及检修口，并结合流量、压力、蒸汽干度和允许压降校核筒体直径与叶片参数，使装置既满足气液分离效果，也符合管路布置和维护要求。
