呼吸空气装置用径向压力表三维设计

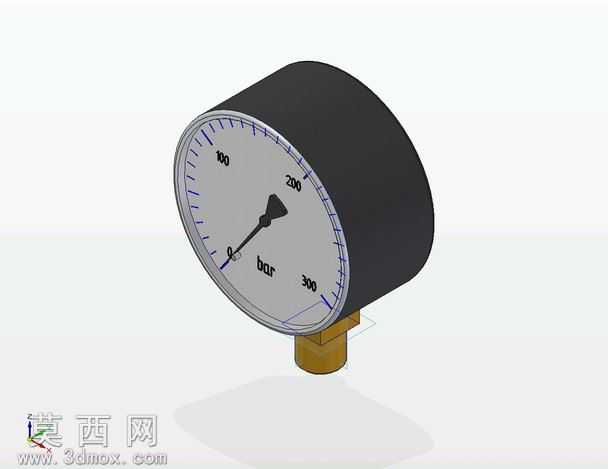

本模型为呼吸空气充电装置配套的径向安装式压力表，整体采用三维参数化建模完成，建模过程严格遵循实物尺寸比例，还原直径63毫米表壳、1/4英寸标准连接螺纹的真实规格。建模阶段首先以旋转特征构建圆柱形黑色表壳主体，对表壳边缘做微小圆角处理还原真实注塑外壳的工艺细节，避免生硬直角带来的失真感；表盘部分采用草图绘制精准的刻度线与量程标识，刻度范围覆盖0至300bar，重点标注0、100、200、300bar的核心量程节点，刻度线长短区分清晰，单位标识“bar”放置于表盘中心偏下位置，指针采用带尖端的楔形结构建模，初始零位对齐0刻度线，还原指针的真实转动基准。底部连接接头采用黄铜材质特征建模，还原外螺纹结构与六角拧动部位的形态，接头与表壳的衔接处做台阶过渡处理，符合实际压力表的装配结构。材质渲染阶段，表壳赋予哑光黑色工程塑料材质，调整粗糙度参数模拟磨砂外壳的漫反射效果，避免过度反光；表盘赋予哑光白色金属漆面材质，刻度与指针采用深黑色哑光材质，保证刻度标识清晰醒目；底部接头赋予黄铜金属材质，添加轻微的金属光泽与做旧质感，还原铜质接头长期使用的真实视觉效果。设计过程中重点考量仪表的结构合理性，表壳内部预留了指针转动、波登管传动机构的装配空间，连接螺纹的尺寸符合通用气动配件的安装标准，可直接适配呼吸空气充电装置的气路接口，模型整体结构完整，无破面、错面等建模缺陷，各部件的装配关系清晰，既可以用于产品装配演示、气路系统布局模拟，也可作为气动类设备三维场景搭建的配套零部件使用，能够直观展示压力表的外观形态与安装适配特征。
