冶金用带式扣环成型加工设备结构

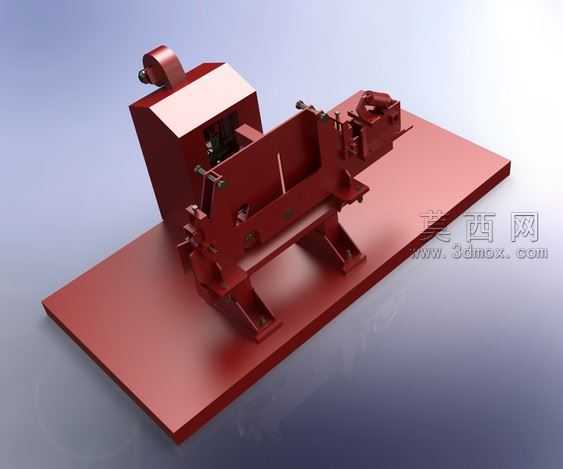

本作品为冶金领域应用的扣环成型加工设备三维建模成果，建模阶段依托主流三维设计软件完成全参数化结构搭建，从设备的底座承载结构开始，逐步完成主机身、执行加工模组、动力安装腔体、定位夹持组件的逐一构建，所有零件的装配关系完全匹配实际工业设备的装配逻辑，可清晰呈现各部件的连接方式、运动行程与配合间隙。渲染阶段采用哑光金属材质模拟设备的铸铁机身质感，对底座安装面、加工工位的接触面做了细微的粗糙度区分，还原工业设备厚重扎实的视觉特征，搭配渐变浅灰背景突出设备主体结构，通过柔和的侧方打光凸显部件的立体轮廓与结构层次，避免阴影过重遮挡关键结构细节。设备整体采用一体式厚重底座设计，保证加工过程的结构稳定性，主机身采用立式框架布局，一侧设置封闭的动力安装腔体用于容纳传动与驱动组件，另一侧延伸出加工执行工位，配套多组可调式定位夹持结构，可适配不同规格扣环工件的装夹定位需求，执行端设置冲压成型模组，可完成扣环的弯折、压型工序，机身底部设置多组加强筋支撑脚，进一步分散加工过程的载荷，避免长期运行出现结构形变。设计过程中充分考虑冶金加工场景的高负载、高频次作业需求，所有受力部件均做了加厚处理，传动部位预留了足够的维护操作空间，定位组件采用快调式结构设计，可缩短不同批次工件加工的换型调试时间，整体结构紧凑，工位布局符合人体操作的作业动线，在保证结构强度的前提下优化了部件的排布，减少设备整体的占地面积，同时兼顾了设备运行的可靠性与日常维护的便捷性，可作为冶金加工领域专用成型设备的结构设计参考，也可用于相关设备的教学演示、方案展示场景。
