CA6140车床杠杆式操纵手柄结构

　　该零件属于普通卧式车床进给与主轴箱操纵系统中的典型杠杆式控制构件，整体采用一体式铸锻后机加工成型思路，在CA6140系列车床的操作机构中承担人工扳动输入、绕固定铰点摆动、推动滑移齿轮拨叉或控制轴轴向位移的核心作用。操作者握持右端长圆柱手柄段施力时，中部球形铰接座作为回转支点，左端带孔耳座通过圆柱销与拨叉连杆相连，将手柄的小角度摆动转化为执行端的直线推拉动作，实现主轴变速、进给换向或丝杠光杠切换等功能。

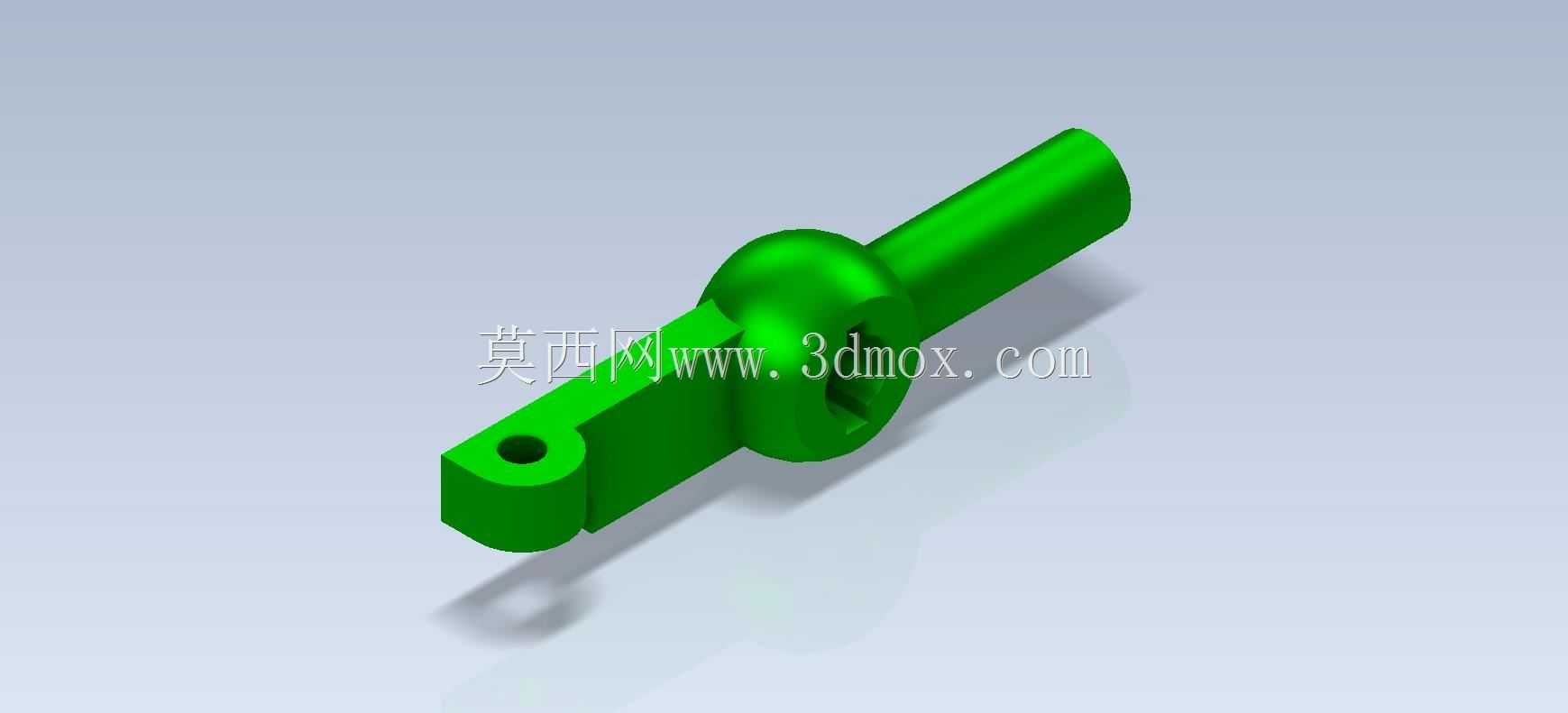

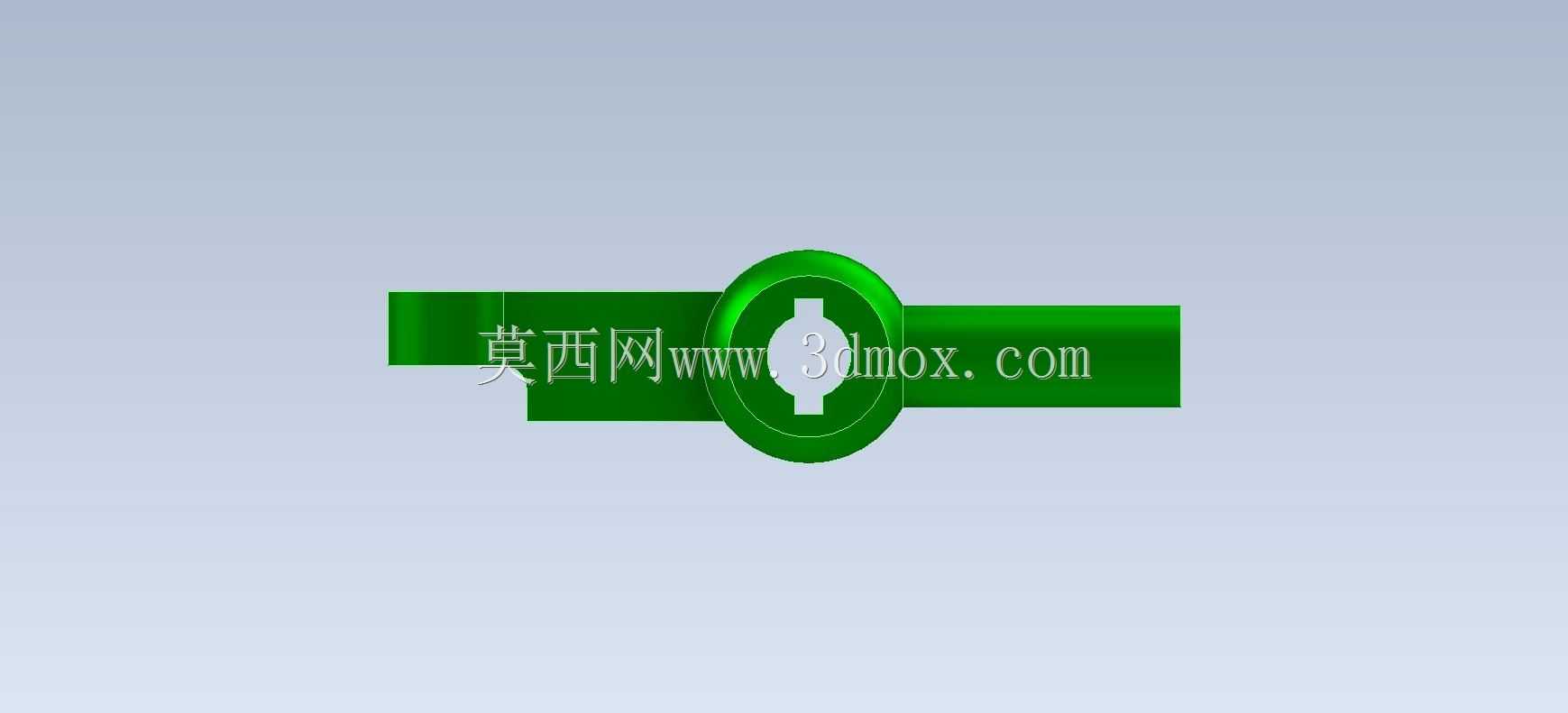

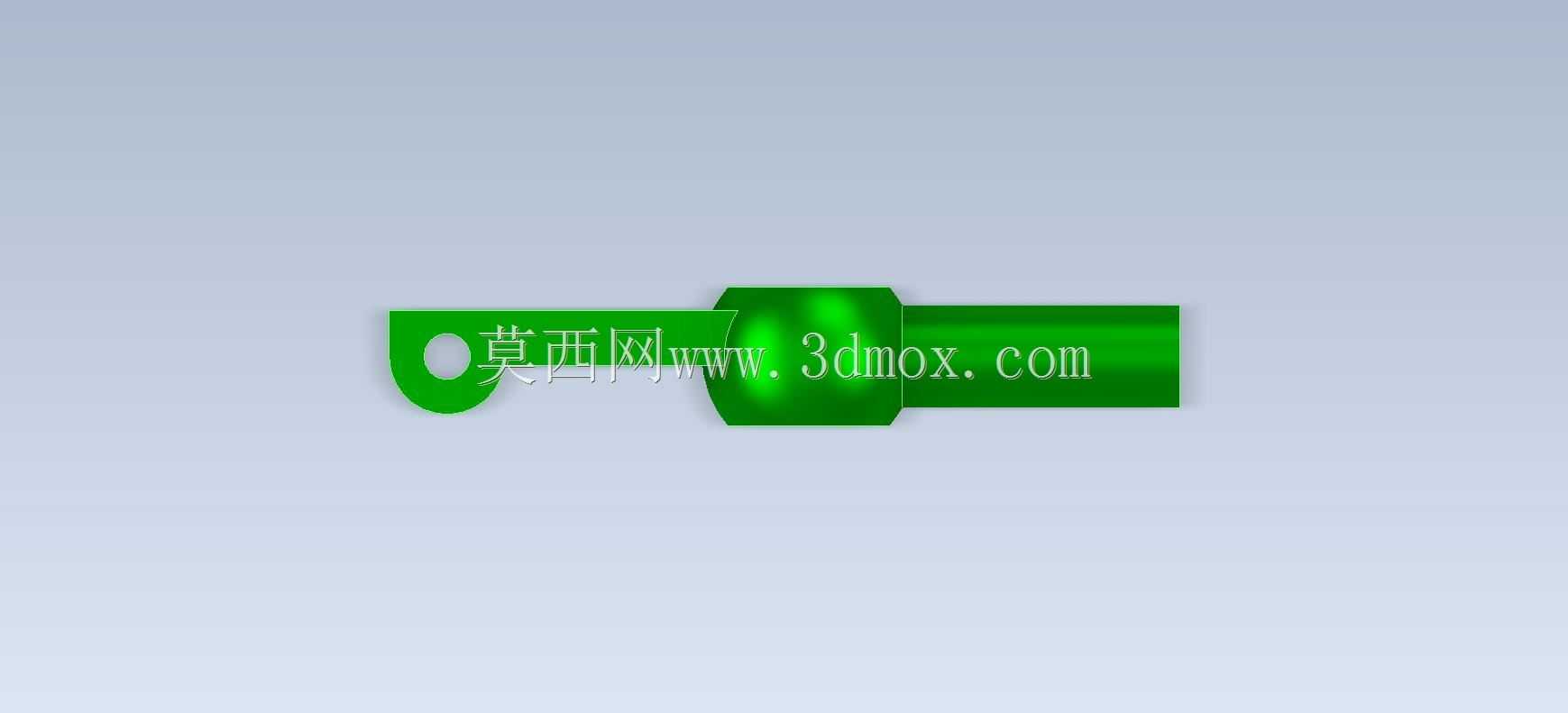

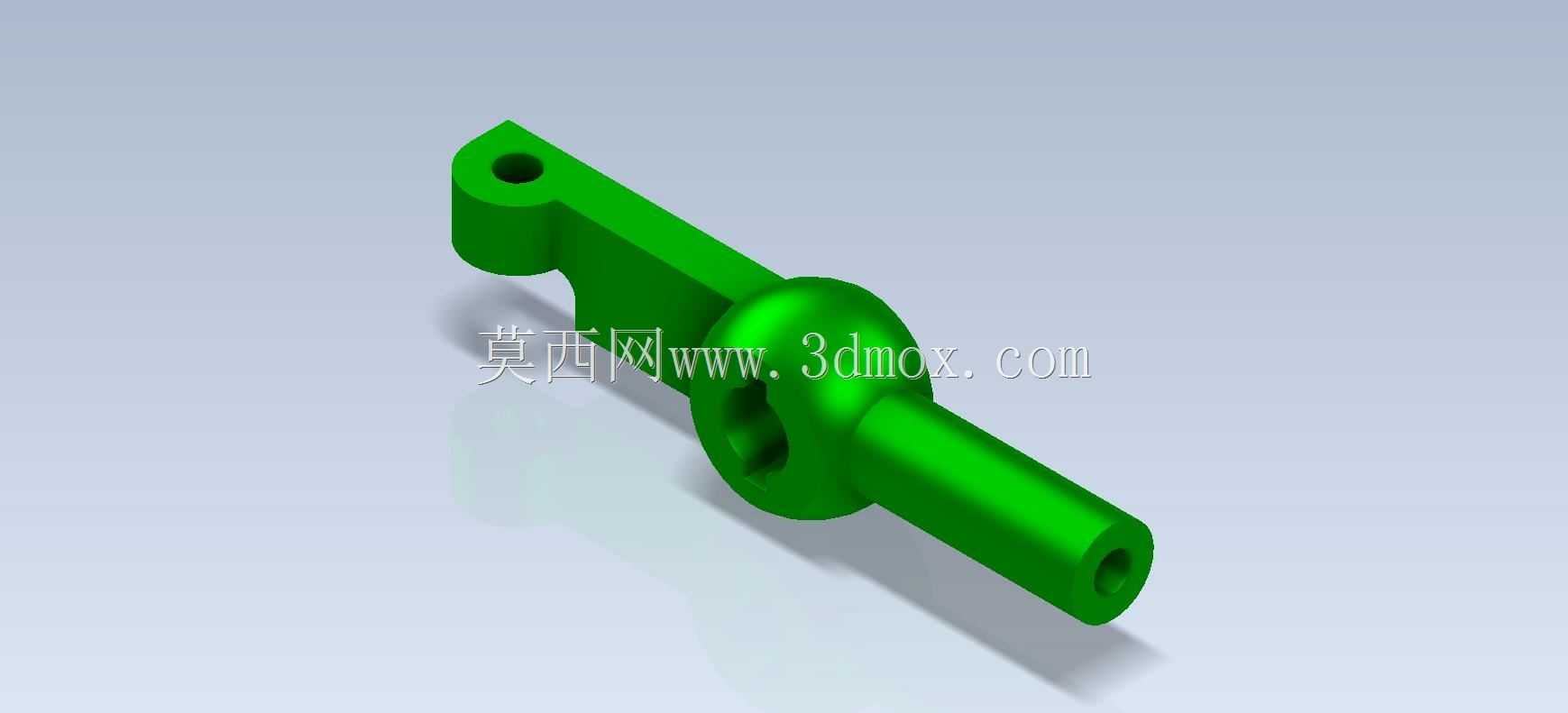

　　从结构布局看，零件长轴方向沿操纵面板内侧斜向布置，右端空心圆柱手柄段外径均匀、端部内孔用于减重并可压入防滑握持套，长度满足人手单手握持的力臂需求；中部鼓形球体内部加工同轴通孔，用于穿装固定铰轴，球面与支座衬套形成面接触回转副，可承受扳动过程中的径向载荷与少量倾覆力矩；左端弯折耳座上的销孔与长臂轴线形成固定偏心距，该偏心距直接决定手柄摆角与拨叉行程的传动比，设计时需保证扳动约15°至25°时，滑移齿轮能够完成全齿宽啮合或脱开。长臂截面采用变高度矩形过渡，靠近球座处截面加厚以抵抗弯曲应力，向手柄端逐渐收窄，在保证刚度的前提下降低整体重量。

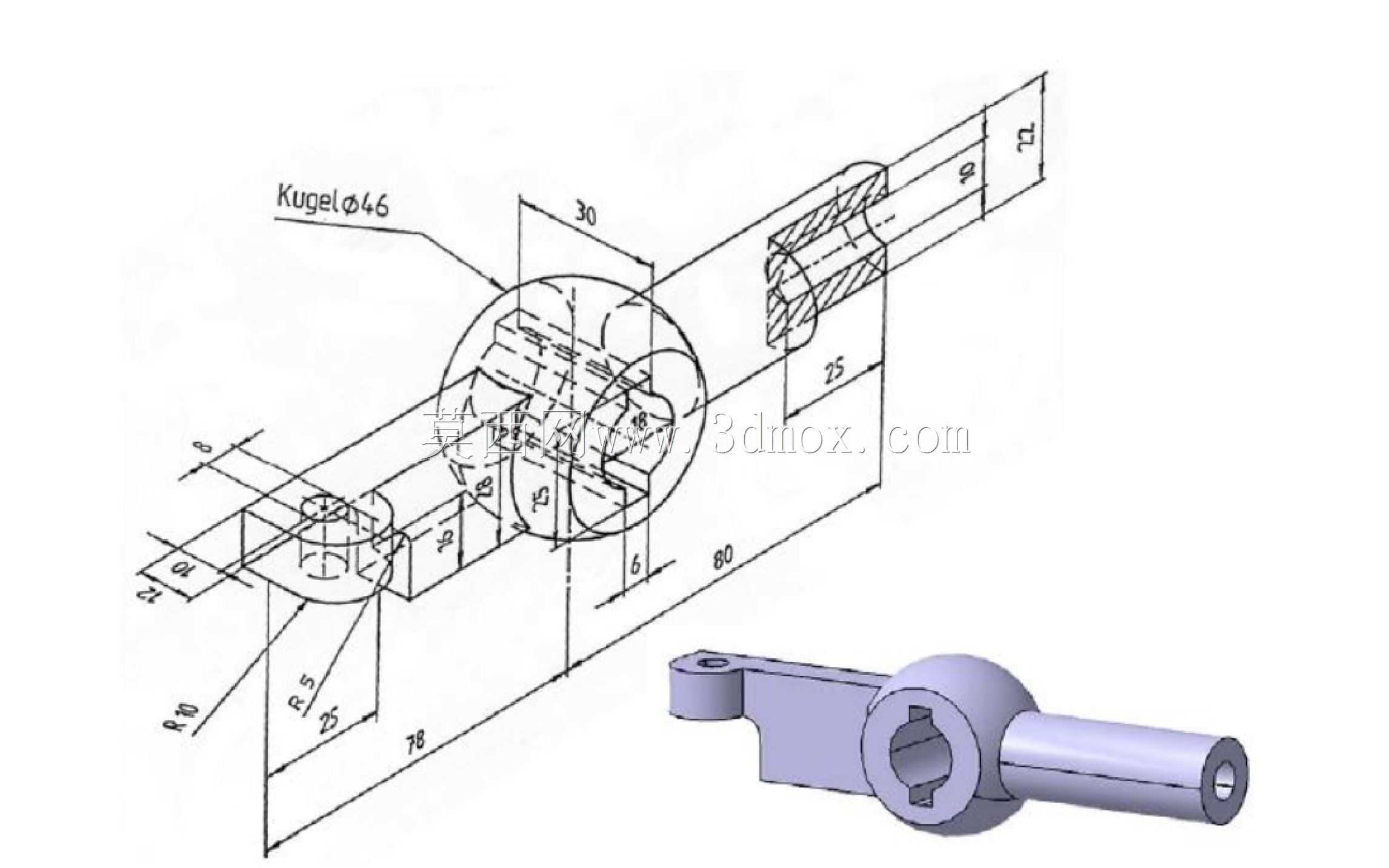

　　建模过程中需重点控制三处孔系的同轴度与位置度：中部铰轴孔与左端销孔的中心距属于装配关键尺寸，公差需控制在IT7级以内，否则会出现拨叉行程不足、齿轮顶齿或换挡卡滞；手柄外圆与铰轴孔的平行度影响握持手感与机构运动干涉。安装边界方面，球形支座落入车床箱体对应的半圆形支座槽内，由压板压紧固定铰轴，左端耳座伸入箱体内部与拨叉组件连接，手柄段穿过面板弧形滑槽伸出，外部加装操作手球；装配后需校核手柄在全行程摆动范围内，长臂与箱体内壁、相邻齿轮、润滑管路均保留不小于3mm的安全间隙，耳座销孔两端装入开口销防止连杆脱出。零件工作时承受反复交变扳动力，圆角过渡处需避免应力集中，球面与销孔工作表面需淬火处理提升耐磨性，长期使用后若出现手柄旷量，可通过更换铰轴衬套恢复配合精度，是车床操纵机构中兼顾力传递与操作手感的关键传动件。
