叉形带孔定位支座机械练习构件

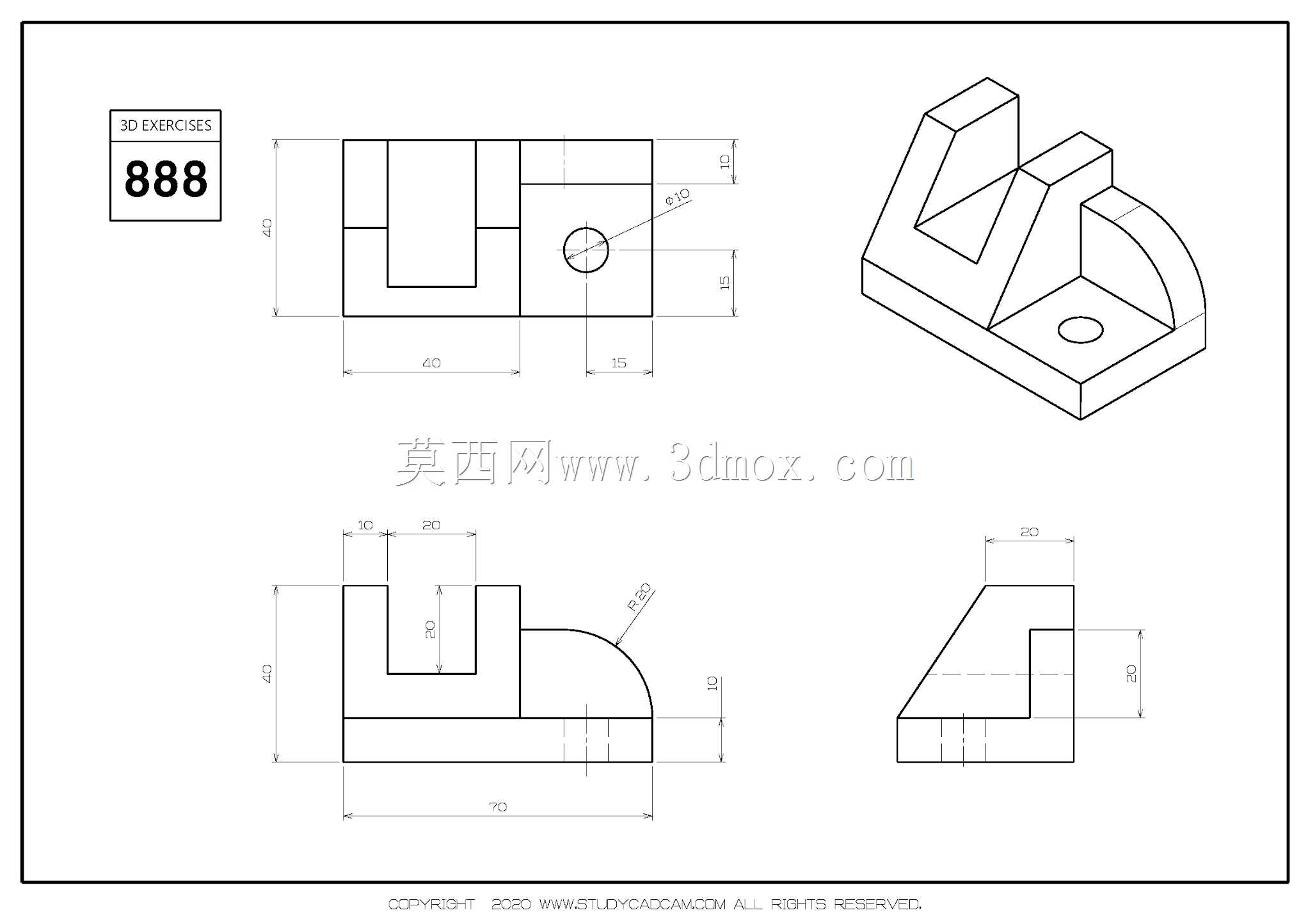

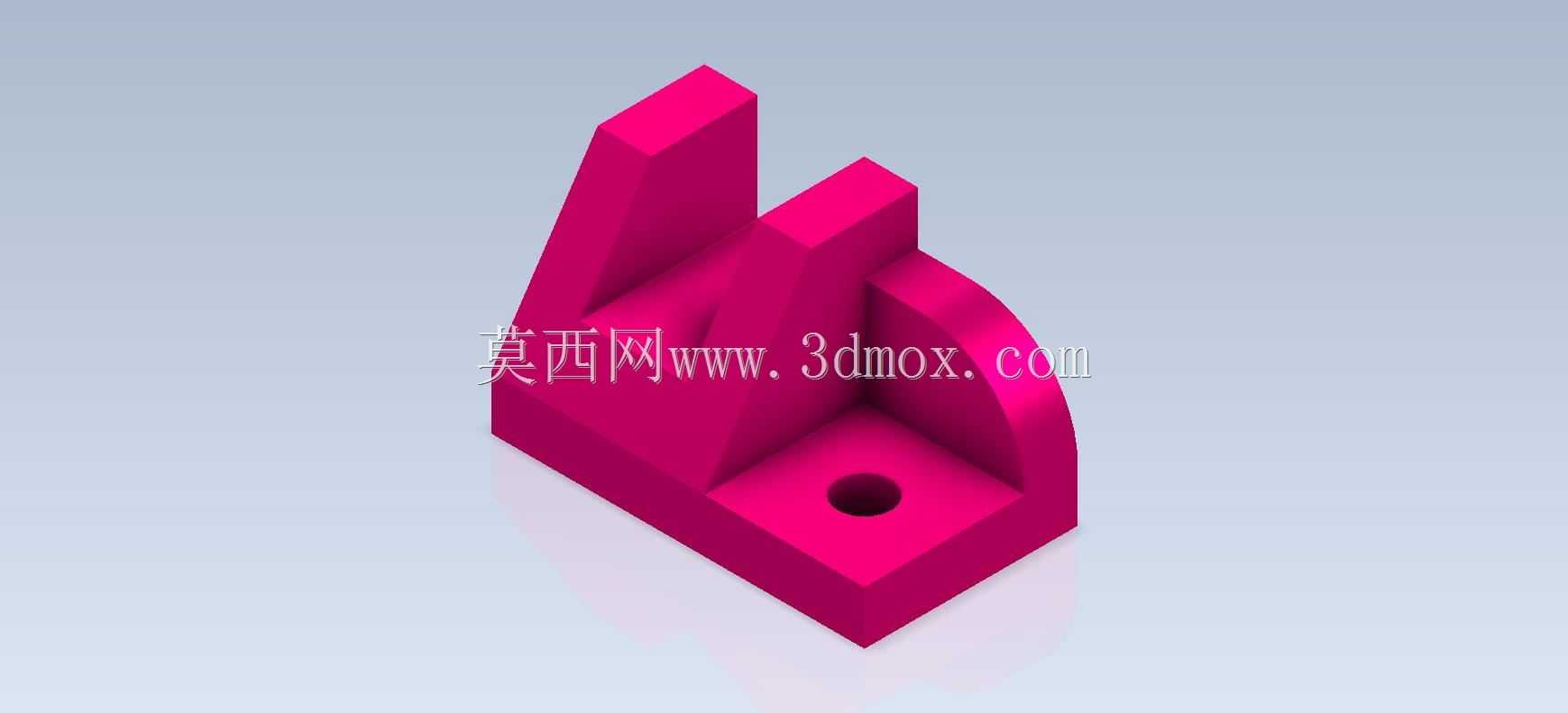

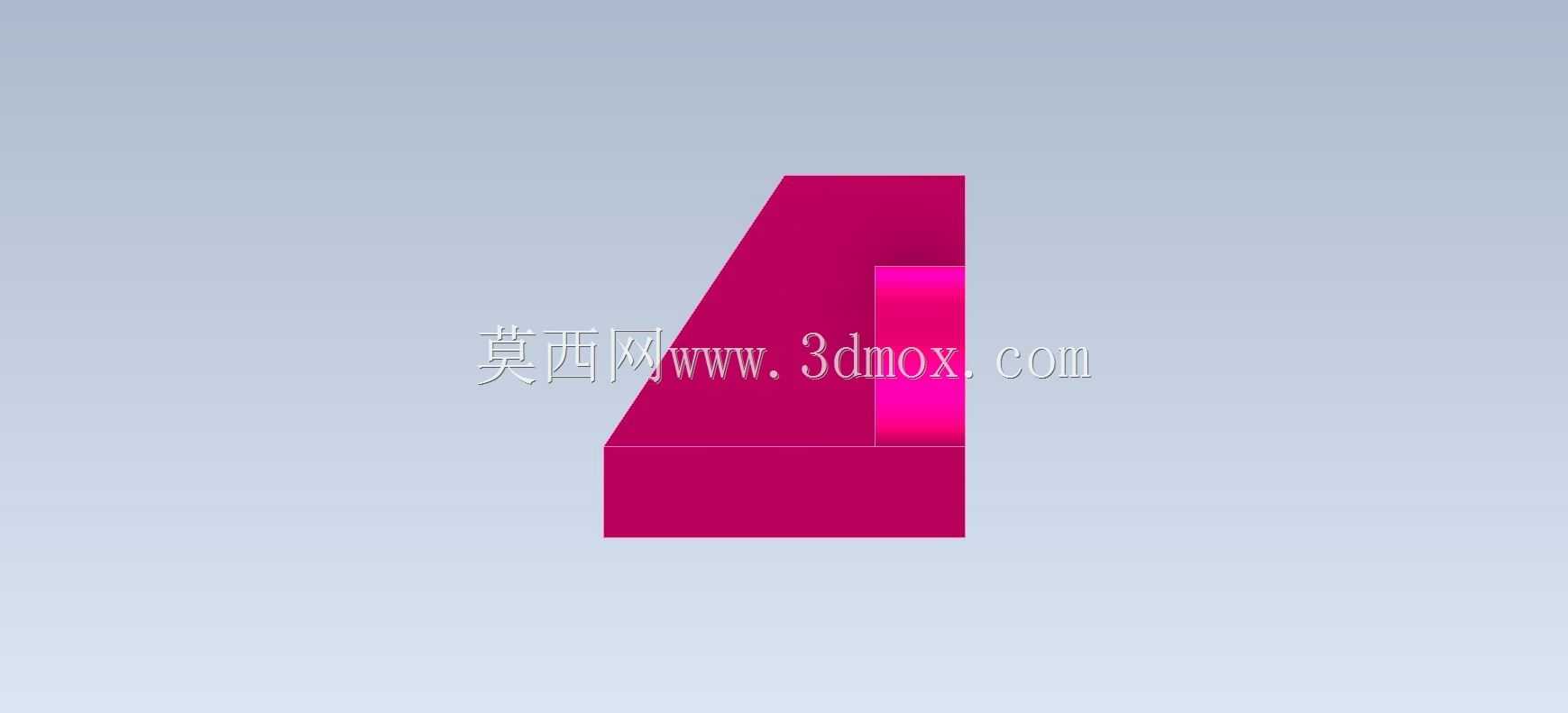

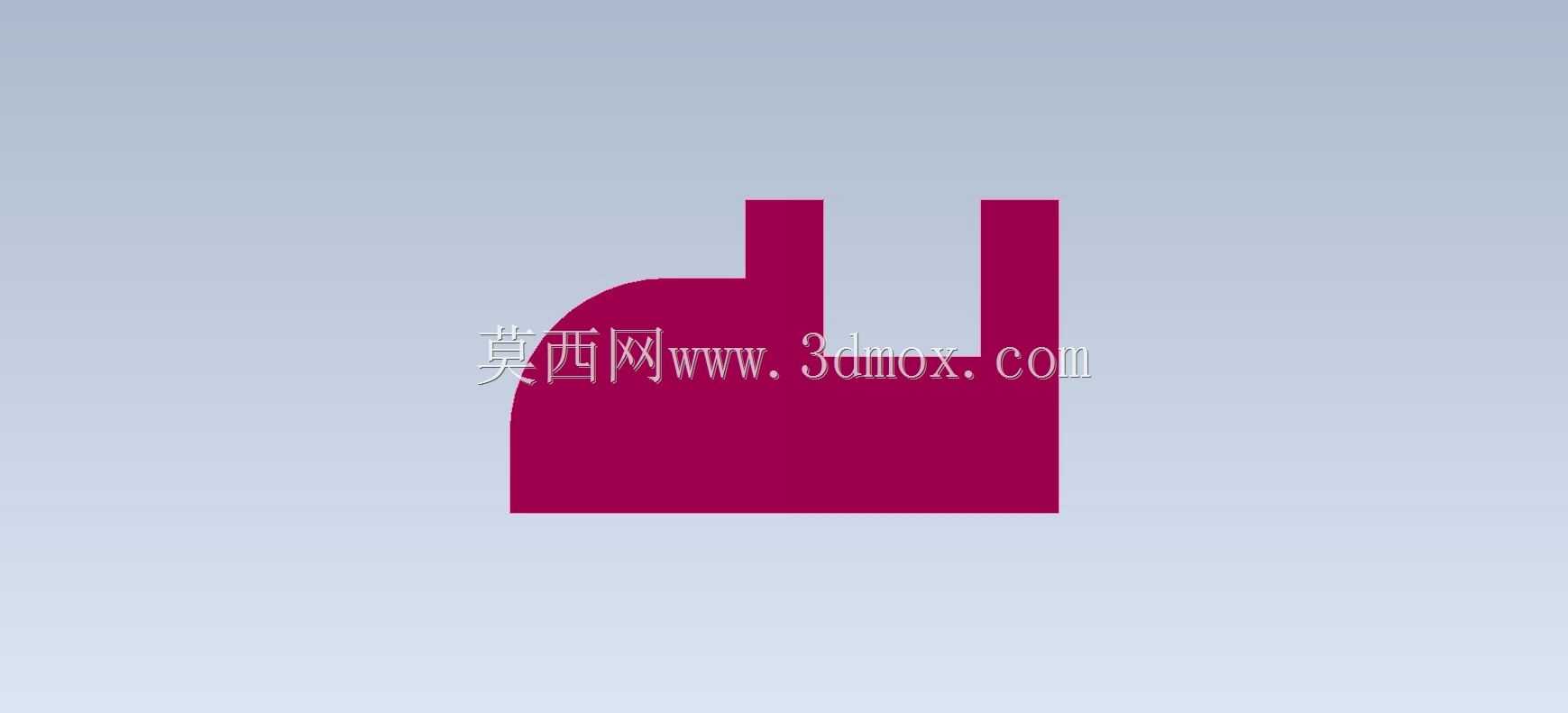

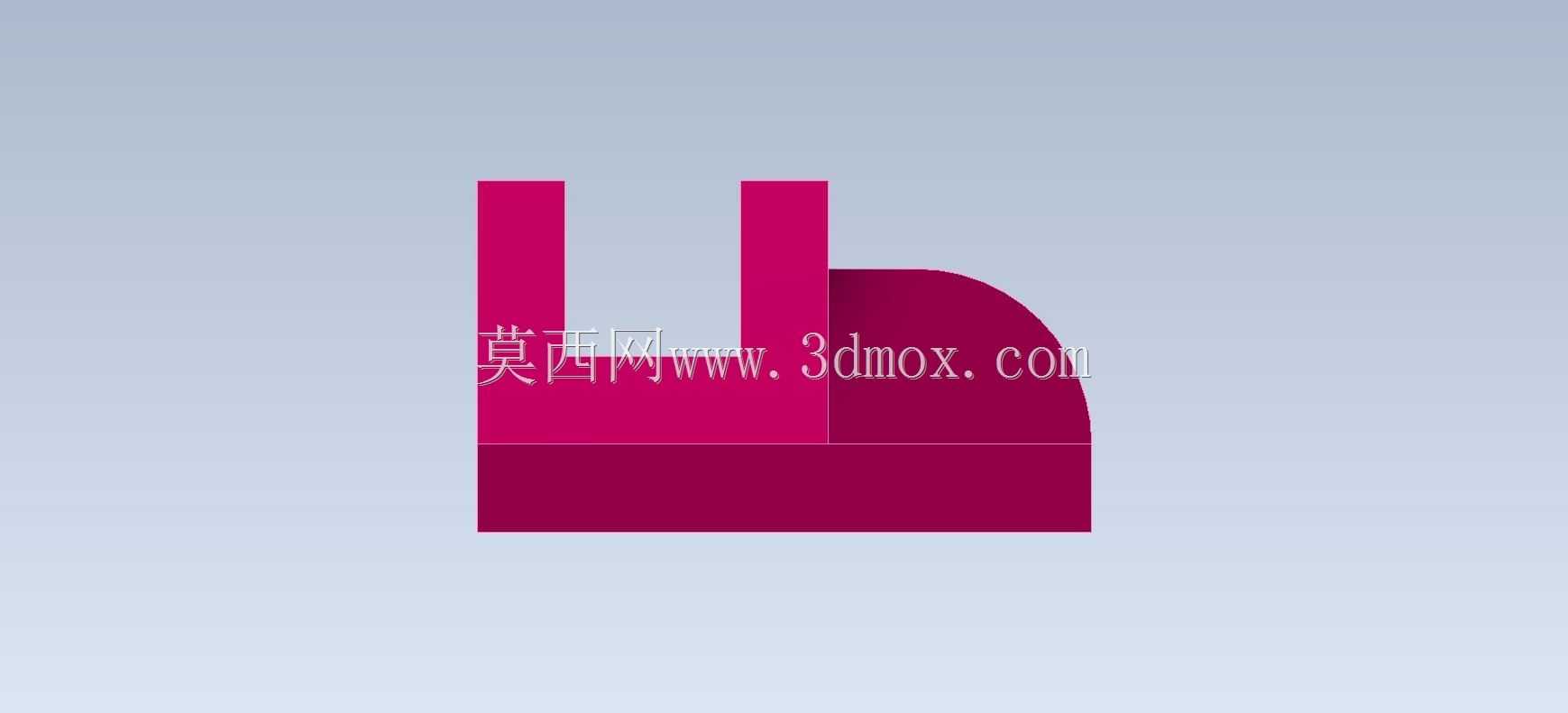

　　这个构件属于小型定位支撑类零件，整体采用一体化块状结构，底部为矩形安装基座，基座中心加工有贯通安装孔，可通过螺栓将整个构件固定在工装台面、机床夹具基板或自动化设备的安装工位上。基座上方延伸出两块平行布置的叉形立板，立板之间留出夹持间隙，侧面设置弧形过渡加强壁，将立板与基座连接为整体，既减少直角位置的应力集中，也提升构件承受侧向载荷时的刚性。

　　从实际使用场景看，这类叉形支座常见于工装夹具、教学实训台、小型检测工位以及轻工设备的导向支撑部位：两块立板之间的间隙可以容纳摆杆、拨叉、连杆端头或者传感器安装支架，配合销轴穿过立板预设位置后，就能形成简易铰接支点；底部的单孔固定方式适合空间紧凑、安装面平整的工位，装配时先穿入定位螺栓预紧，调整支座角度或位置后再锁紧，不需要复杂的多点找正。

　　建模过程中需要优先把控几处结构边界：底部基座的长宽决定了整个零件的安装占地，基座厚度要保证螺栓沉头或螺母压紧后不会出现底面变形；两块立板的高度直接影响铰接点的中心高，设计时要和配套摆动件的运动行程匹配，避免连杆运动时和基座顶面发生干涉；立板内侧间距要略大于被夹持零件的厚度，预留装配间隙，外侧与弧形加强壁顺滑衔接，圆弧半径不能过小，否则后续如果采用机加工或者3D打印制作，拐角位置容易出现应力薄弱区。

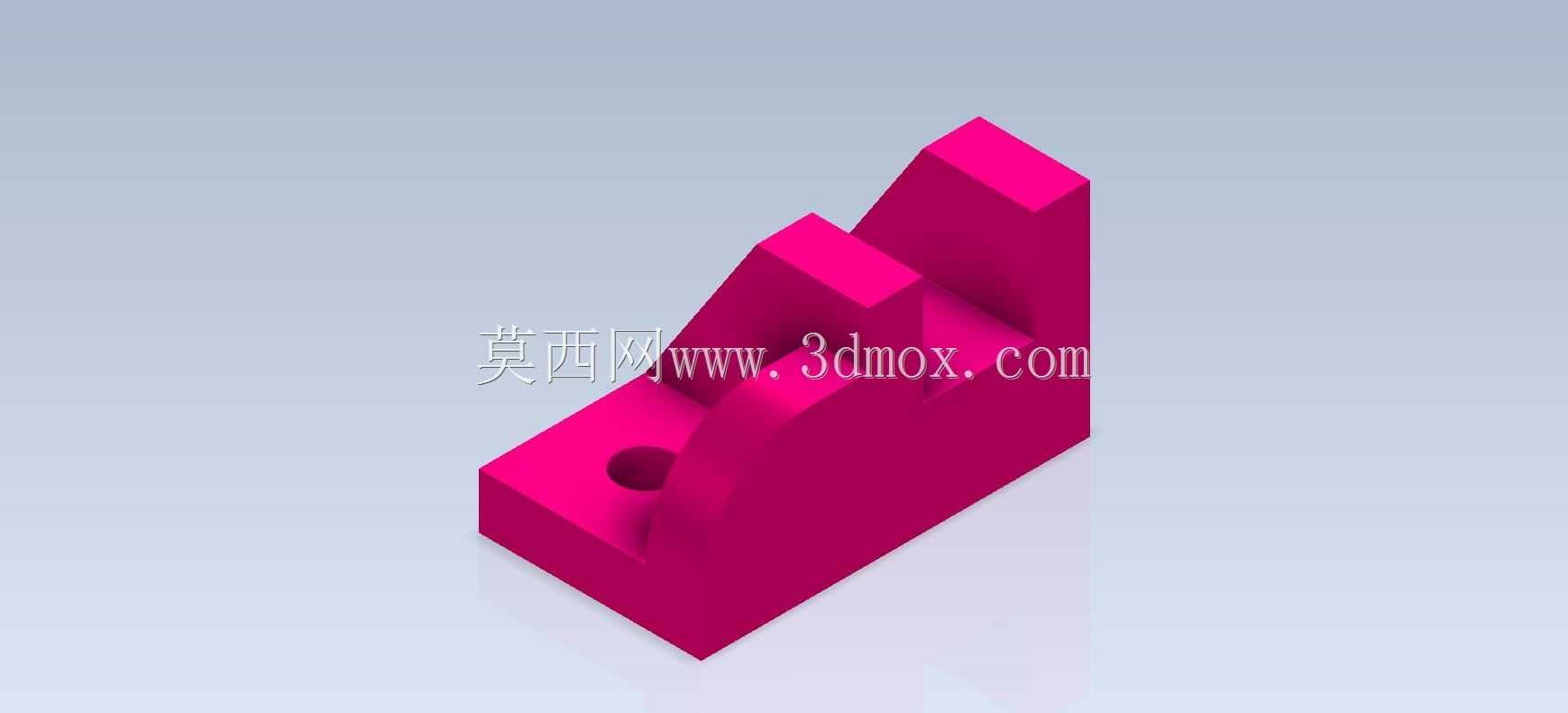

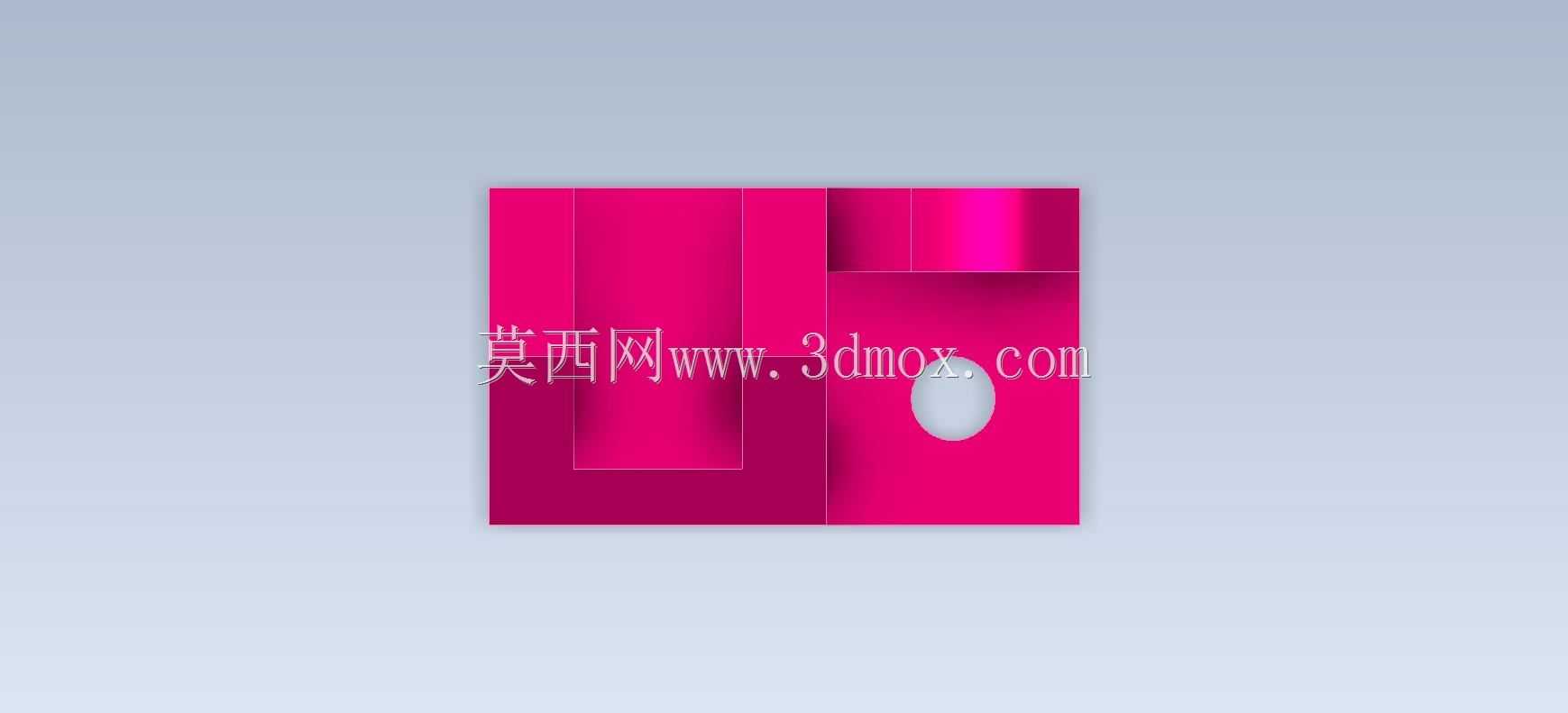

　　结构细节上，基座顶面在立板两侧保留了平整承托面，当铰接件向下摆动时可以起到硬限位作用；弧形侧壁从基座侧边一直延伸到立板中上部，相比单纯增加立板厚度，这种加强方式在控制整体重量的同时，能明显抵抗立板受侧向力时的张开变形。中心安装孔采用贯通设计，既可以穿螺栓固定，也能根据改装需求作为定位销孔使用，孔口位置建议在实际加工时做小倒角，去除毛刺并方便螺栓穿入。

　　对于建模练习而言，该零件覆盖了拉伸凸台、切除开孔、圆弧加强筋、对称结构建模等常用操作，绘制草图时先以基座底面为基准画出外轮廓，再向上拉伸生成主体，随后对称切除出叉形间隙，最后添加中心孔与过渡圆角，特征顺序清晰，也便于后续修改立板高度、间隙宽度、安装孔孔径等参数，适配不同的工位支撑需求。
