CA6140车床拨叉式换挡操纵杠杆

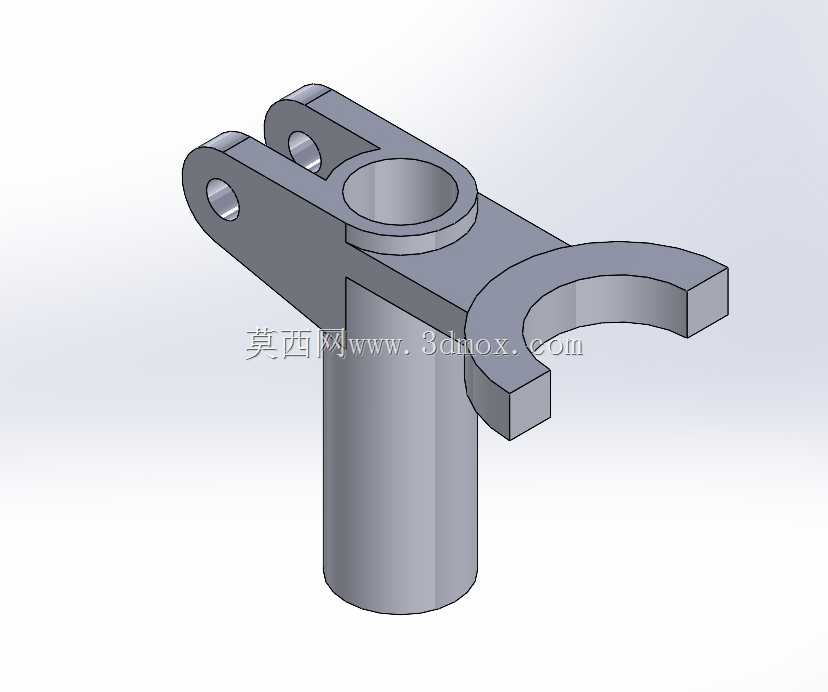

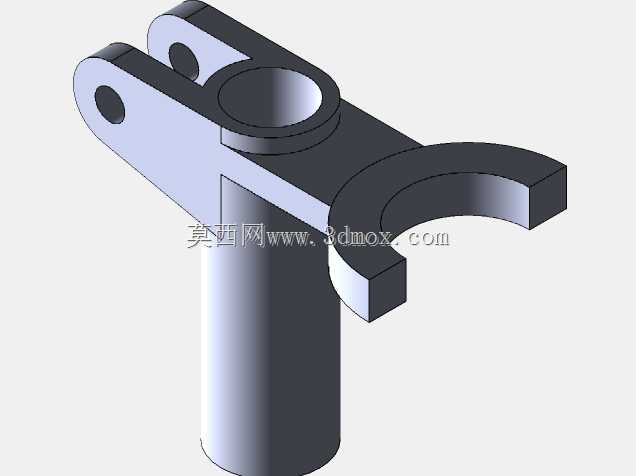

　　这套拨叉杠杆结构主要服务于普通卧式车床主轴箱内部的滑移齿轮换挡工位，在机床进给与主轴变速链路里承担拨动滑移齿轮沿花键轴轴向滑移的作用，通过不同啮合位置切换主轴输出转速，是车床变速操纵机构里传递换挡动作的核心执行件。整套零件采用一体式铸钢基体加工成型，下部设置同轴圆柱导向支承柱，装配时插入箱体对应的导向衬套孔内，作为整个拨叉摆动/直线滑移的基准导向段，支承柱外径与衬套内孔采用间隙配合，预留合理的滑动间隙避免换挡卡滞，柱体长度覆盖箱体内部安装腔的导向行程边界，保证拨叉在全换挡行程内不会出现导向脱开、偏摆晃量超差的问题。零件上部居中设置带通孔的圆筒轴座，该孔用于穿装换挡操纵转轴，轴座内孔与转轴采用过渡配合，

　　侧面可加工紧定螺钉孔实现周向锁止，将操作者扳动变速手柄的扭矩直接传递到拨叉本体。轴座一侧延伸出双叉耳铰接结构，两个平行耳板上加工同轴销孔，用于铰接换挡拉杆的联动接头，耳板间距匹配拉杆接头的厚度尺寸，销孔内可装入圆柱销实现铰接，预留微小转动间隙补偿拉杆装配时的位置偏差。轴座另一侧延伸出半圆弧叉口工作段，叉口的内圆弧曲率与被拨动滑移齿轮的轮箍环形槽外径匹配，装配后叉口卡在齿轮的换挡槽内，换挡动作时叉口侧面推动槽壁带动齿轮沿花键轴移动，叉口的厚度小于齿轮环形槽的槽宽，避免齿轮转动时与拨叉发生运动干涉。整个零件的外形轮廓在建模时完全按照实际加工工序搭建：先拉伸生成下部导向圆柱与上部基体平板，再分别拉伸切除生成轴座通孔、双耳销孔，

　　半圆弧叉口通过圆弧草图拉伸后做边角倒角处理，所有棱边均预留1至2毫米的铸造圆角，避免热处理与受力时出现应力集中。安装边界方面，导向柱的下端面到上部叉口顶面的总高度适配CA6140主轴箱对应安装腔的竖向空间，双耳铰接端的外伸长度、叉口端的弯曲弧度都经过行程校核：当操纵手柄扳动到各挡位位置时，叉口推动齿轮的行程刚好达到齿轮完全啮合的位置，不会出现顶齿、挂挡不到位的情况，同时拨叉运动全程不会和箱体内相邻的轴、齿轮、箱体壁发生碰撞。结构设计上特意将受力较大的叉口根部做了加厚处理，抵消长期换挡冲击带来的形变，双耳板的厚度也按照铰接销的剪切强度做了匹配，整体在满足换挡动作刚性要求的前提下尽可能控制零件重量，减少操纵手柄的扳动力度。建模过程中所有配合面的尺寸公差、形位公差都可以直接关联工程图导出，导向柱外圆与轴座内孔的同轴度、叉口工作端面与导向柱轴线的垂直度都按照机床夹具类零件的通用精度要求设置，完全适配普通车床变速机构的实际装配与使用需求。
