CA6140车床切削液导流下降管总成

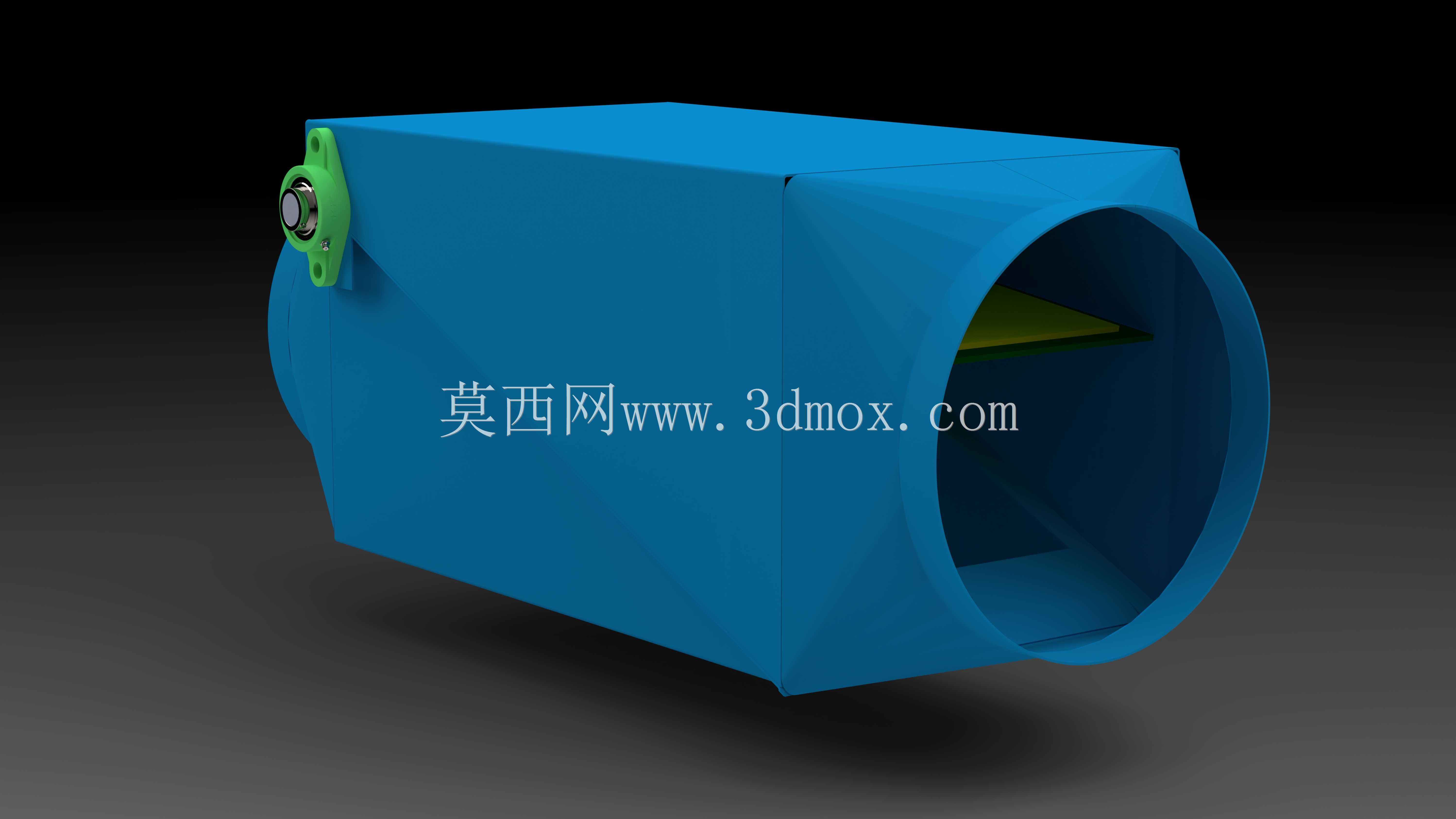

　　在普通卧式车床的整机布局里，切屑与切削液的归集导流一直是容易被忽略却直接影响车间现场整洁度的环节。这套下降管总成布置在CA6140车床床身中部、主轴箱下方的落屑工位，承接从导轨护罩、卡盘加工区域冲刷下来的混有细碎切屑的乳化液，通过内部导流斜面把流体导向床身底座的冷却液储液仓，避免切削液飞溅到床腿外侧或者顺着安装缝隙渗漏到地面。从结构上看，主体采用变截面箱壳搭配大口径圆形对接管口的设计：上方方形腔体用来对接车床溜板下方的落屑斗，侧壁预留的圆形法兰接口和床身预留的排液口同轴对齐，侧面外置的绿色铰接锁紧件用来快速扣合检修盖板，日常清理积存的长切屑时不需要拆解整个管路，松开锁扣即可掀开盖板掏出淤积物。建模过程中优先保证了流道的顺滑过渡，

　　箱体内壁没有突兀的直角台阶，混有钢屑、铝屑的冷却液流过时不会在拐角处形成沉积死角，内部斜置的导流板把下落的流体顺势导向圆管出口，降低流体直冲仓底产生的飞溅。安装边界方面，方形壳体的外轮廓尺寸适配CA6140床身内侧的预留安装空间，侧面锁紧组件突出壳体的距离控制在床身护板的内侧间隙范围内，不会和溜板纵向移动的行程发生干涉；圆形管口的外径和底座储液仓的进液口预留间隙匹配，装配时可以在管口处加装密封橡胶圈，防止承压导流时出现渗液。现场使用场景里，这套部件同时承担落屑通道和导流风道的双重作用，干切工况下细碎切屑顺着斜壁直接滑入下方屑车，湿切工况下切削液沿着管壁回流到冷却泵吸水口，避免冷却液散流失。结构设计上壳体采用薄钢板焊接成型的工艺思路，

　　三维建模时所有折弯边都预留了板材折弯余量，铰接锁扣的安装孔位和壳体侧壁的加强凸台同轴，锁紧后盖板压紧密封垫，既能挡住高速切削时飞溅的冷却液，也能阻隔加工产生的油雾向外扩散。对于机床改造和备件测绘的从业者来说，这套模型完整还原了下降管和床身对接的所有配合尺寸，在做车床冷却系统升级、排屑装置加装时，可以直接参照该结构核对安装空间，不用反复实测床身内部的干涉边界，也可以根据不同车间的排屑需求，在方形腔体上额外拓展磁吸式屑分离器的安装位，进一步提升切削液的循环清洁度。
