不锈钢锥形旋风分离筒体结构

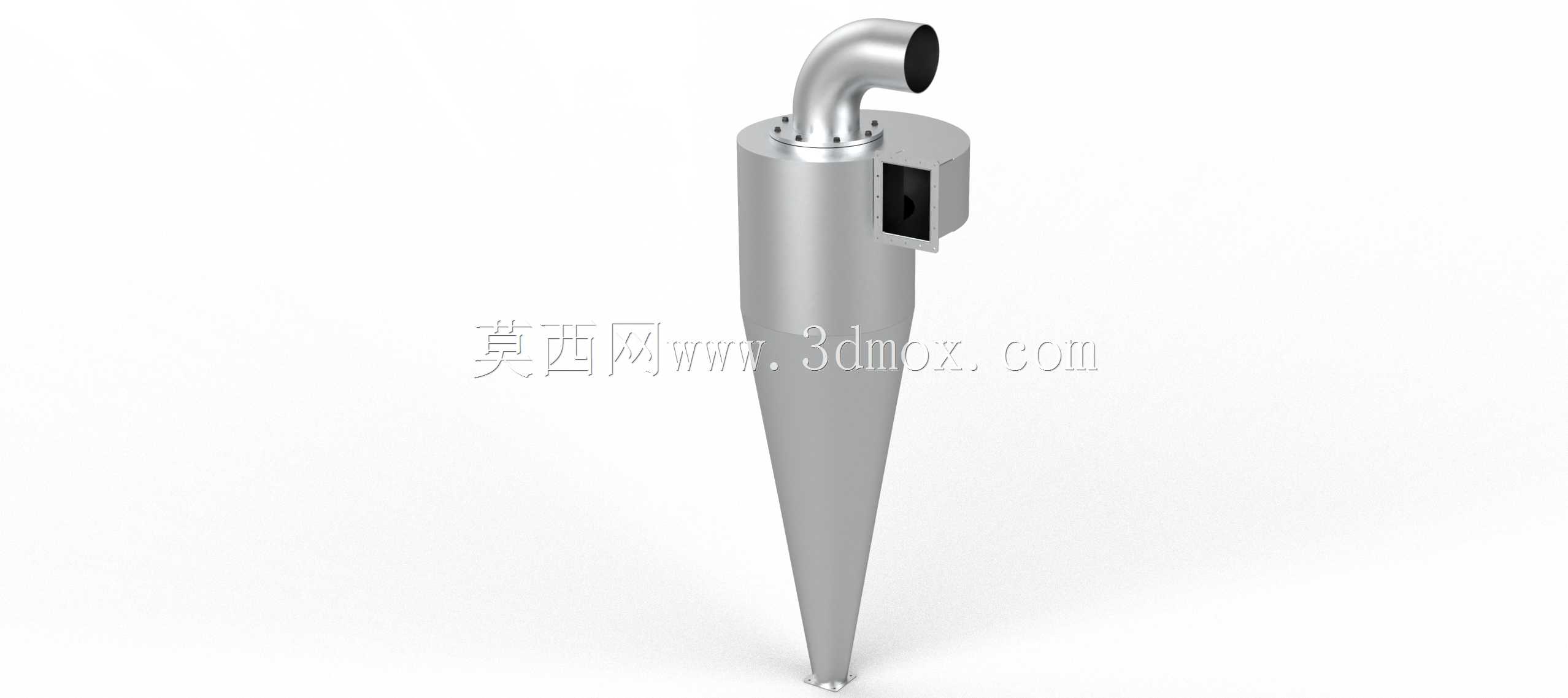

　　该结构围绕气固两相分离工况展开，主体采用上圆柱、下圆锥的连续筒体形式，上部圆柱段提供稳定的旋流形成空间，下部锥段通过截面逐步收缩，使含尘气流在向下旋转过程中保持较高切向速度，颗粒在离心作用下被甩向筒壁并沿内壁滑移汇集，最终由锥底排出；净化后的气流在中心区域形成上升内涡旋，经顶部弯管引出。筒体侧面设置矩形切向进料口，进料通道与圆柱段外壁相切衔接，可减少气流进入时的正面冲击和局部涡流损失，使来流沿筒壁平顺起旋。顶部排气端采用90度弯管结构，弯管与筒体中心同轴布置，出口方向可根据车间管线走向调整对接，弯管根部设置法兰连接环，环上均布安装孔，便于与后续排风管道、风机入口或净化后管路进行螺栓固定，法兰密封面留有垫片压紧宽度，可控制连接处漏风。

　　从现场布置角度看，这类锥形分离单元常用于粉体输送末端预收尘、打磨工位颗粒捕集、粮食与塑料粒子风送系统、锅炉烟气初级除尘以及车间局部排风预处理。设备通常竖直安装，锥底下方需要预留卸料阀、集料桶或闭风器的安装空间，避免排料口与地面或平台梁干涉；侧面切向入口应与来料管道保持一段直管段，减少弯头造成的气流偏摆；顶部弯管出口接入风机时，宜把风机布置在净化侧，使筒体处于负压工作状态，降低粉尘外逸风险。

　　建模时需重点控制圆柱段与锥段的同轴度、切向入口与筒体的相贯线、顶部法兰孔位分布以及弯管中心线高度。筒壁采用不锈钢材质表达，表面光洁，适合食品、医药、化工粉体等对清洁和耐腐蚀有要求的场景。外形边界上，锥尖构成设备最低点，侧面进料口形成侧向最大外伸尺寸，顶部弯管出口决定上方管线连接高度；安装框架或支耳应布置在圆柱段下部或锥段过渡区域，使载荷传递到刚性较强的筒体位置，避免仅依靠薄板管口承重。
