阶梯支座类机械基础练习实体

　　该实体属于典型的机床周边工装支座类练习构件，整体采用一体式块状基座承托上部异形立壁的布局，底部为宽厚矩形平台，四周留出均匀的安装贴合边，可直接放置在机床工作台、检验平板或者工装夹具基板上使用。基座底面作为整个零件的装配基准，建模时优先保证底面平面度，再向上拉伸主体轮廓，能够避免后续立壁、槽口特征出现基准漂移。

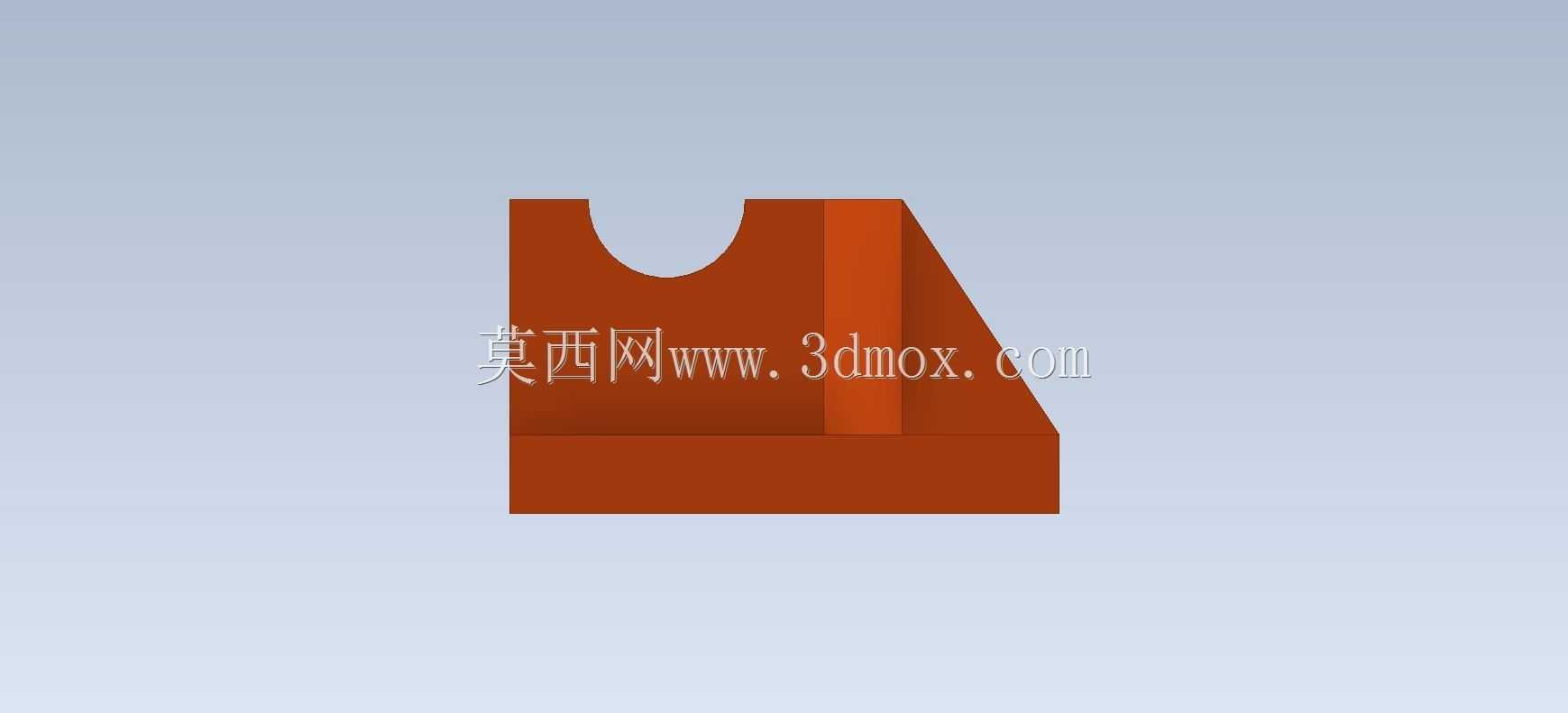

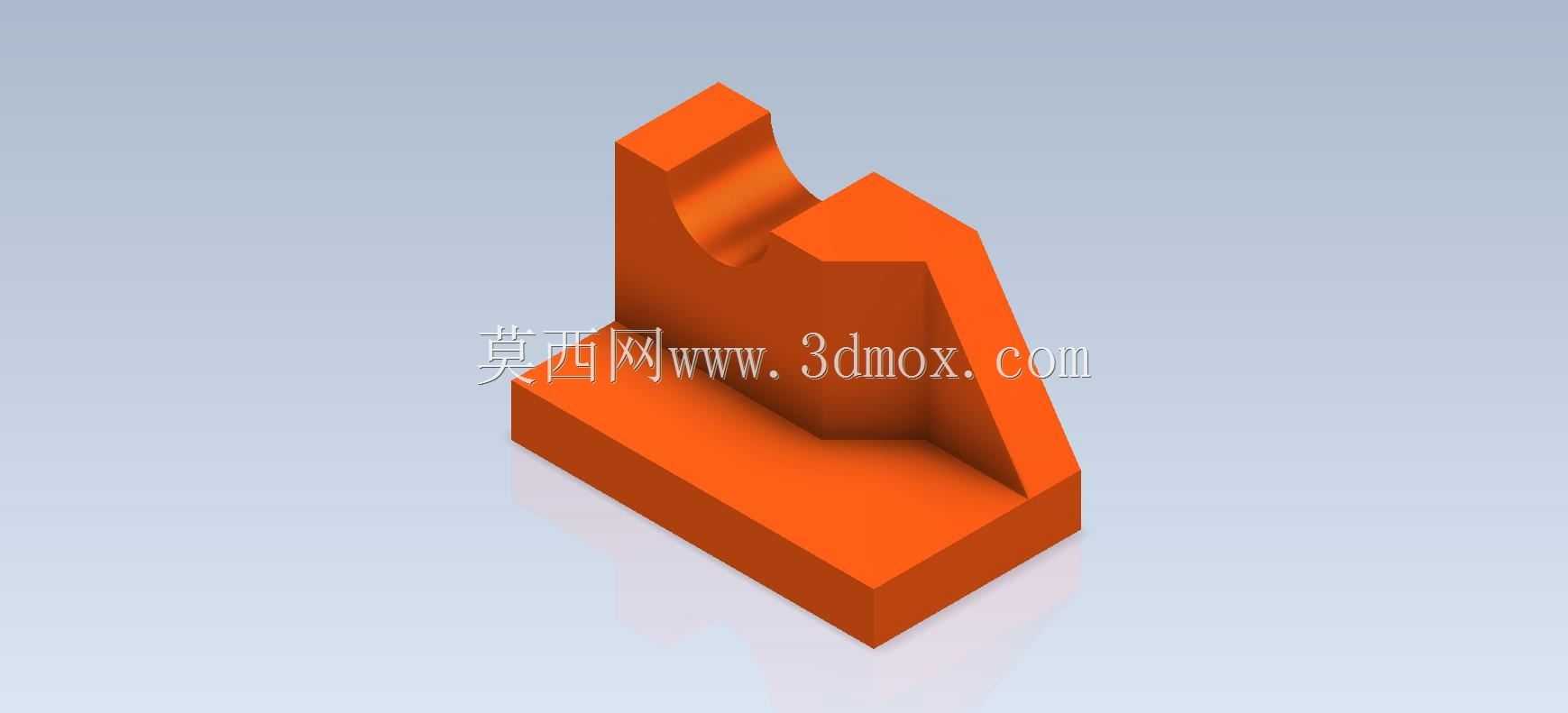

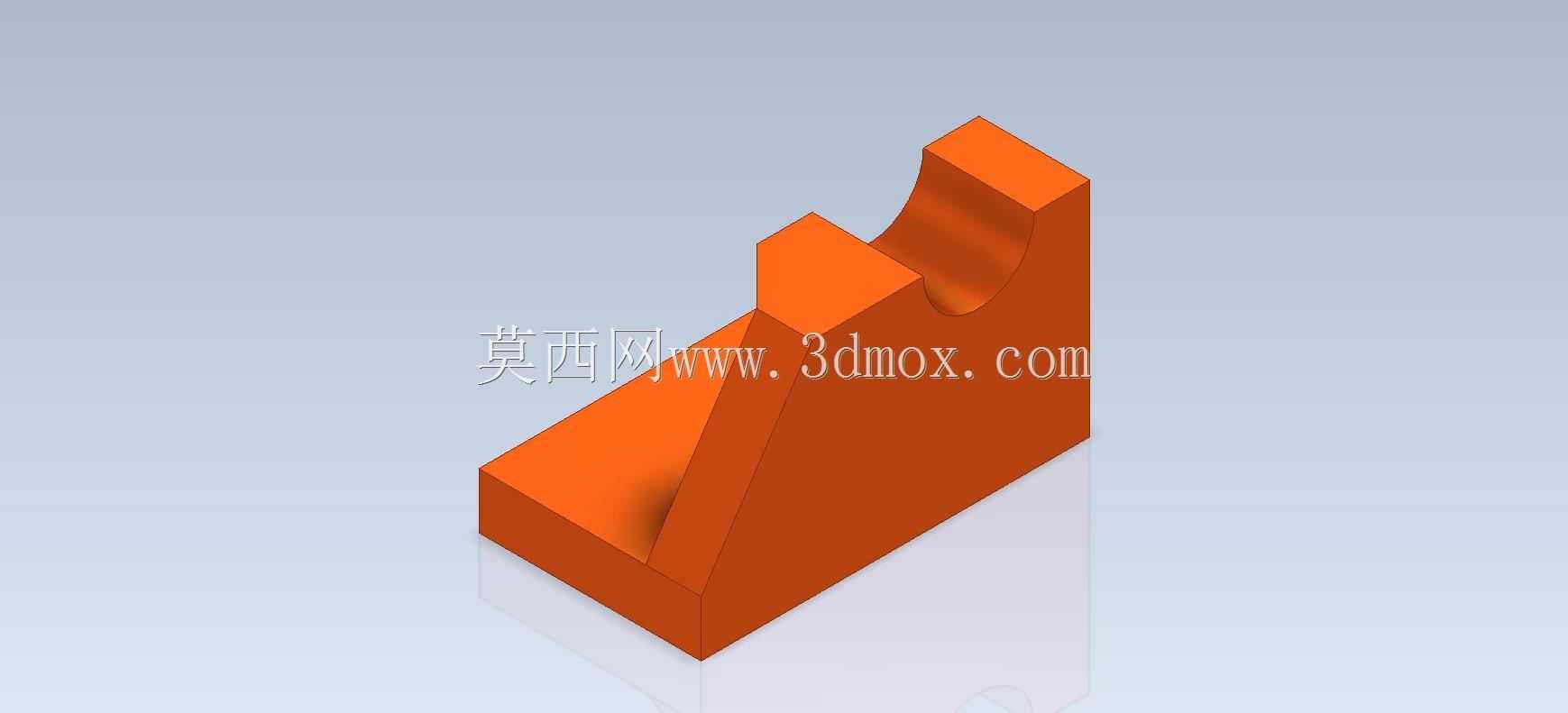

　　从实际设备用途来看，这类构件常见于小型工位定位、辅助支承、教学实训以及夹具方案验证场景。下部平台承担稳定放置和连接作用，上部凸起结构用于模拟限位、靠挡或者支承接触面。零件左侧立壁较高，顶部加工出半圆弧内凹曲面，该曲面可用于贴合圆柱类工件、导向杆或者轴件外圆；右侧立壁相对低矮，顶部带有斜向过渡面，中间形成阶梯状避让空间，便于工件从侧向装入，也能减少装配时与相邻零件发生干涉。

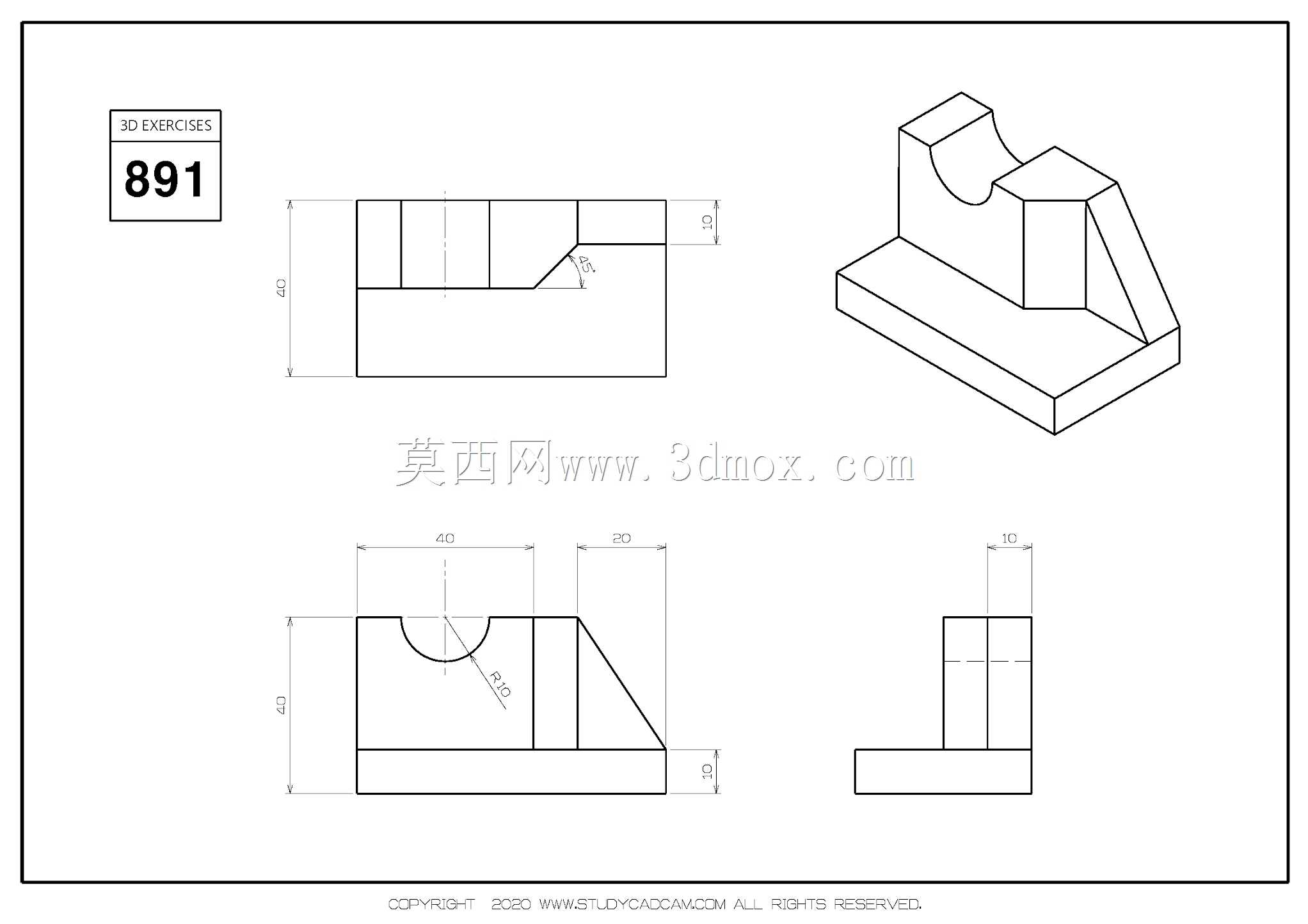

　　结构设计上，模型把直线拉伸、圆弧切除、斜面过渡和阶梯凸台集中在一个实体中，适合训练特征建模顺序。圆弧槽不宜孤立绘制，应先确定圆心位置与槽宽，再通过拉伸切除或者旋转切除形成连续曲面；斜面部分需要控制边线与底面的夹角，保证过渡区域壁厚一致。立壁与底板交接处保留了明显的实体转折，若投入真实加工，通常还应在受力拐角处补充圆角，以降低热处理或铣削后的应力集中。

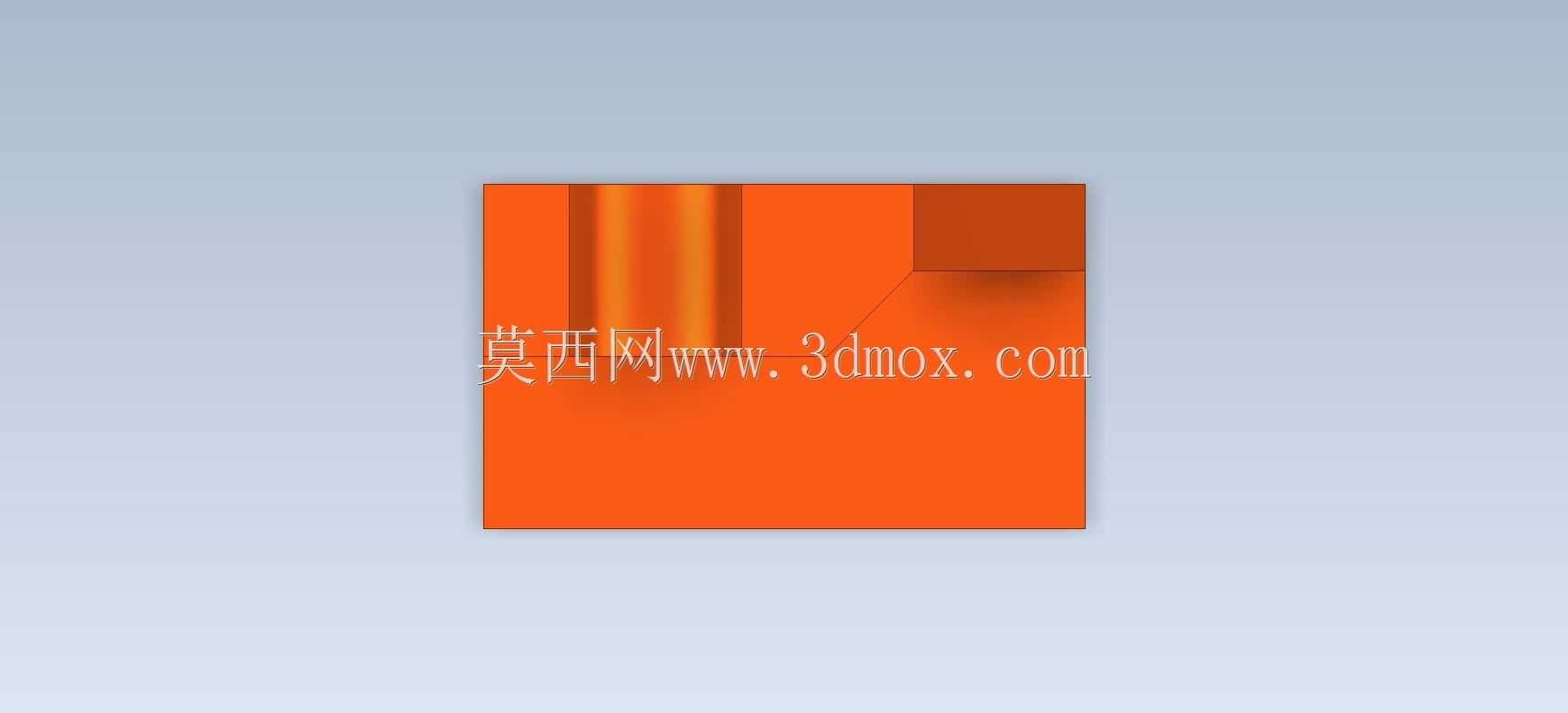

　　外形边界方面，底部矩形轮廓决定了零件在工作台上的占用范围，安装时可在平台边缘预留压板位置，也可根据实际需要在底板上增加沉孔或槽孔。上部最高区域集中在左侧，右侧高度逐步降低，整体重心偏向底板中心，放置稳定性较好。圆弧开口朝向零件内侧，适合作为侧向定位面；前方敞开区域则方便观察工件贴合状态，也为清根、测量和刀具避让提供空间。

　　在加工思路上，毛坯可选用矩形块料，先铣削底面和四周基准面，再粗加工上部立壁，半精加工圆弧槽与斜面，最后统一修整轮廓边。由于模型包含曲面、斜面和高低台阶，编程时要注意刀具在深槽区域的悬伸长度，粗加工可采用较大直径端铣刀去除余量，圆弧内壁再使用球头刀或半径匹配的铣刀精加工。对于三维建模人员而言，该构件的价值不在于复杂装配，而在于训练基准选择、特征先后关系以及加工可制造性判断：哪些面需要作为定位基准，哪些区域需要预留装夹空间，哪些曲面在实际中会承担接触功能，都应在建模阶段同步考虑。
