工业方管网格承载支撑框架结构设计

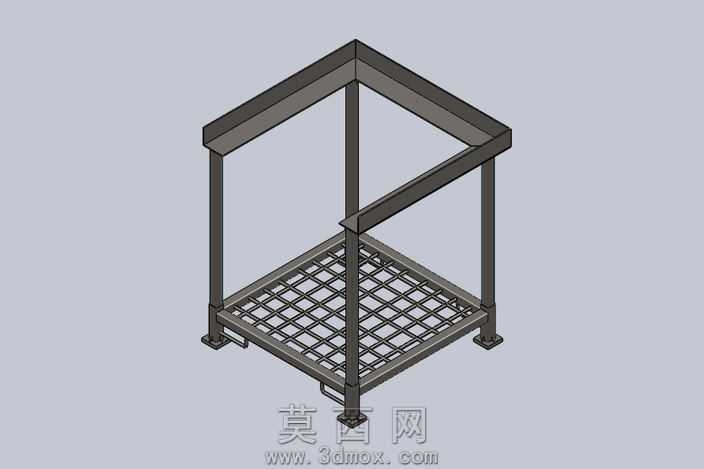

本作品为立式承载支撑框架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械结构设计的公差配合规范，对每一处型材衔接位置做了精准的尺寸约束，确保后续生产加工时各部件可顺利装配。整体框架主体采用标准方形空心型钢搭建，顶部为三面围合的方管边框结构，预留出单侧开放的操作空间，可适配大袋类物料的吊装、放置与取放作业需求；底部承载平台采用网格栅格结构设计，在保证整体承载强度的前提下，有效降低了框架自身重量，同时栅格间隙可便于散落物料、灰尘的自然掉落，减少日常清洁维护的工作量。四根垂直支撑立柱采用等规格方管制作，上下端分别与顶部边框、底部栅格平台做满焊衔接的结构模拟，建模时特意在焊缝位置做了圆角过渡处理，还原真实焊接工艺的结构特征，避免应力集中问题。每根立柱底部配置了带安装孔的固定脚座，脚座与立柱之间设置了加强筋结构，可通过膨胀螺栓将整个框架固定在地面，提升框架放置时的稳定性，避免承载重物时出现侧翻、晃动的问题。渲染阶段为框架赋予了哑光深灰金属材质，模拟工业钢材经喷塑处理后的表面质感，对栅格平台的网格边缘做了轻微的倒角处理，还原真实型材加工后的边缘特征，场景采用均匀的漫反射光照设置，可清晰展现框架的整体结构与各部分衔接细节，无过度曝光或阴影过重的问题。设计过程中充分考虑了大袋物料承载的受力需求，通过合理的型材排布分散承载重力，垂直立柱的排布位置避开了物料放置的核心区域，不会对大袋的吊装、取放造成干涉，整体结构简洁实用，无多余的冗余设计，可直接用于生产车间的物料临时存放、大袋包装工位的支撑配套等场景，建模时所有特征均保留可编辑参数，可根据实际承载需求、场地尺寸快速调整型材规格与整体框架尺寸，适配不同的使用场景。
