CA6140车床主轴传动带轮结构

　　该零件围绕普通卧式车床主轴箱前端的动力传递需求展开，属于主轴传动系统中的带轮部件。带轮安装在主轴端部或传动轴支承位置，通过多根V带与电机端带轮连接，将旋转动力平稳传入主轴箱，再经箱内齿轮变速机构传递给主轴，带动工件完成车削加工。实际使用中，带轮既要承受带传动产生的径向张紧力，也要在启停、换向和负载波动时保持回转稳定，因此结构上采用中空套合形式，中心孔用于与轴颈配合，端面和台阶面确定轴向位置，周边轮廓则兼顾包角、摩擦接触和拆装空间。

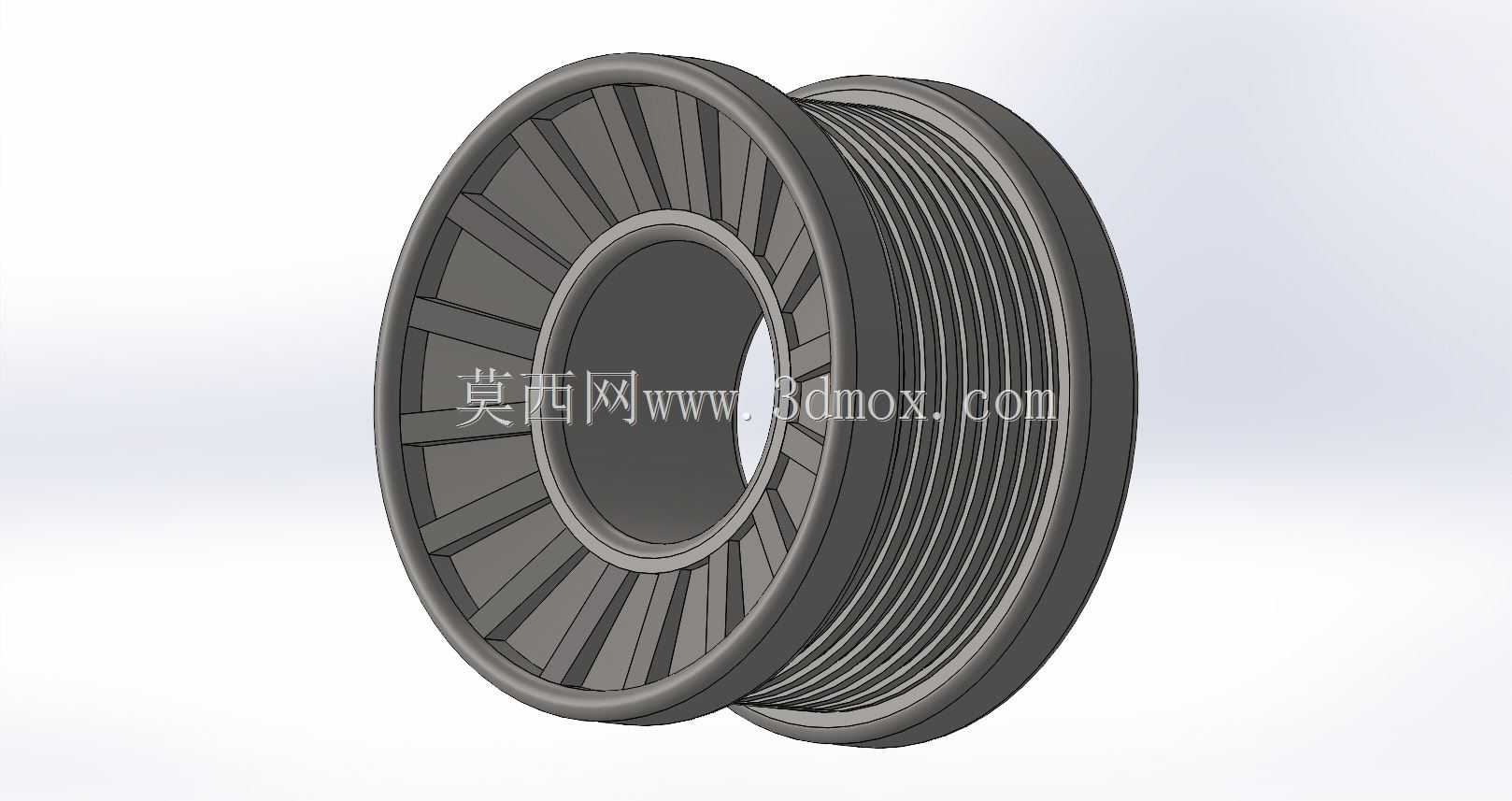

　　外形上，零件一侧为多道平行V形轮槽，槽底、槽侧和槽顶圆角按带体接触路径布置，使传动带在高速运转时能够均匀贴合，减少滑移和局部磨损。另一侧采用较大直径的辐板结构，辐板间形成放射状加强筋，既提高轮体抗扭和抗弯刚度，又避免实心圆盘带来的额外惯量。对于车床这类频繁改变转速和切削负荷的设备，控制转动惯量有利于启停响应，也能降低轴承受力。轮缘与轮毂之间通过渐变截面过渡，应力集中区域保留足够壁厚，模型中各圆角、台阶和环形槽均有明确的装配与工艺意义。

　　安装边界方面，中心通孔直径需与轴段配合精度相匹配，轮毂长度决定轴向支承跨度，轮槽外径影响传动比和带长，外侧辐板直径则关系到防护罩内侧间隙。布置时还要核对带轮与主轴箱壁、轴承端盖、锁紧螺母以及防护装置的距离，保证皮带装拆、张紧调整和日常检修都有操作空间。多槽结构适合传递较大功率，当车床承担粗车外圆、端面切削或螺纹加工等负载时，多根V带共同分担载荷，传动更可靠。

　　从建模思路看，该结构适合以回转体为基础完成主体轮廓，再对轮槽、轮毂孔和环形台阶进行特征细化；放射筋板可通过圆周阵列形成，保证各筋板间距一致。设计时需重点关注轮槽角度、槽距、外缘壁厚、辐板厚度以及轮毂与轴的配合长度。此类带轮不仅用于CA6140车床，也常见于其他需要电机减速传动的金属切削设备，是连接动力源与主轴变速系统的关键通用传动零件。
