游梁式抽油机油田采油作业设备

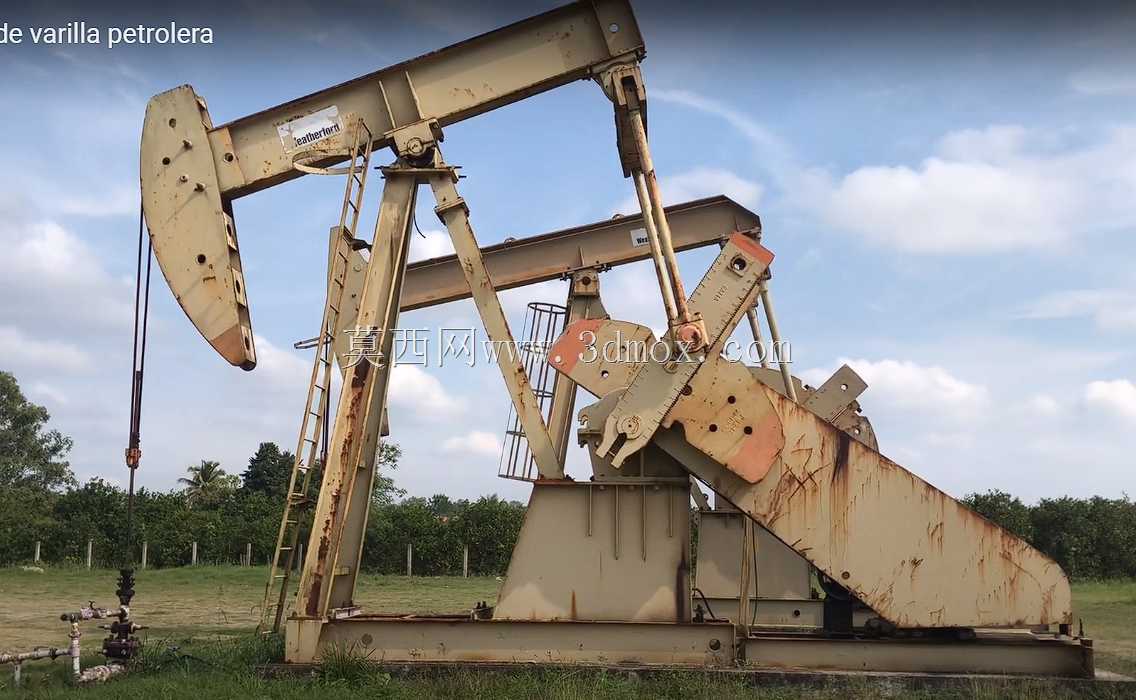

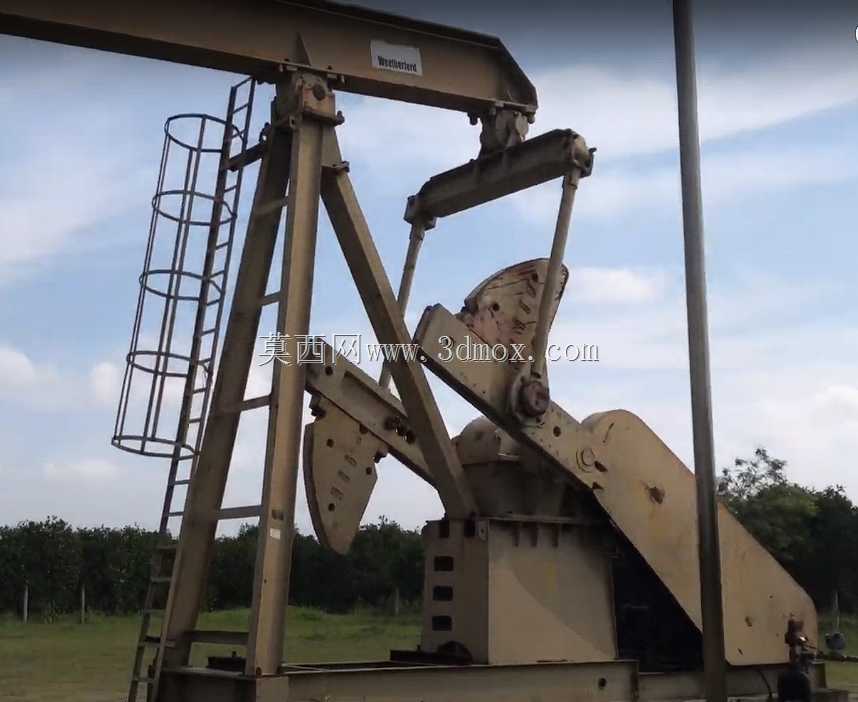

　　这套游梁式抽油机三维结构完整还原了陆上油田最常见的有杆采油装备，整机围绕将旋转动力转化为驴头上下往复直线运动这一核心功能搭建。现场布置时，设备直接落座于油井井口旁的混凝土基础之上，底座作为整机承载基准，需要预留减速箱、电机、支架以及游梁后臂的全部投影占地，周边还要留出巡检、换皮带、检修曲柄销的操作通道；井口正对驴头悬绳器下方，光杆从井口采油树穿出后与悬绳器对接，对中偏差过大会造成盘根偏磨、光杆弯折，建模时已把井口中心到底座前端的距离、驴头弧面半径对应的光杆行程包络都做了还原，方便做井场布置校核。

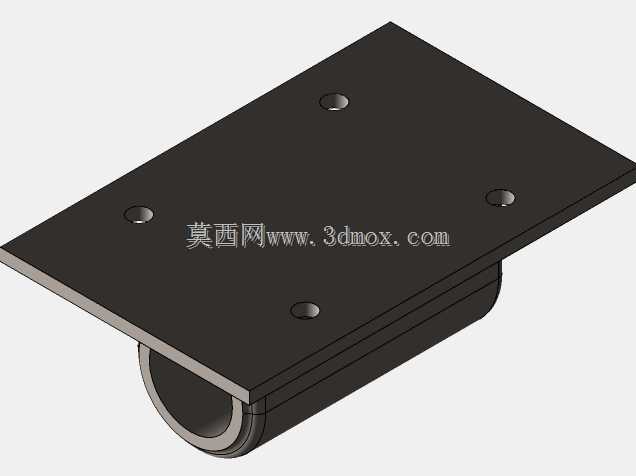

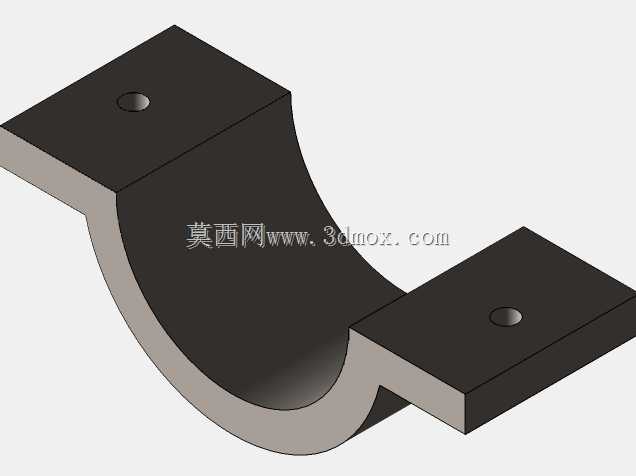

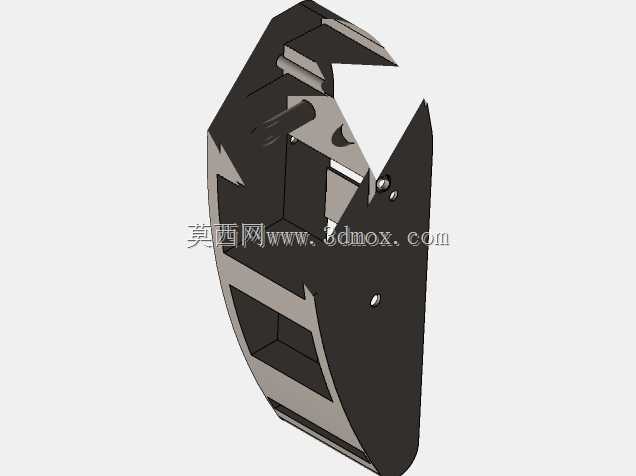

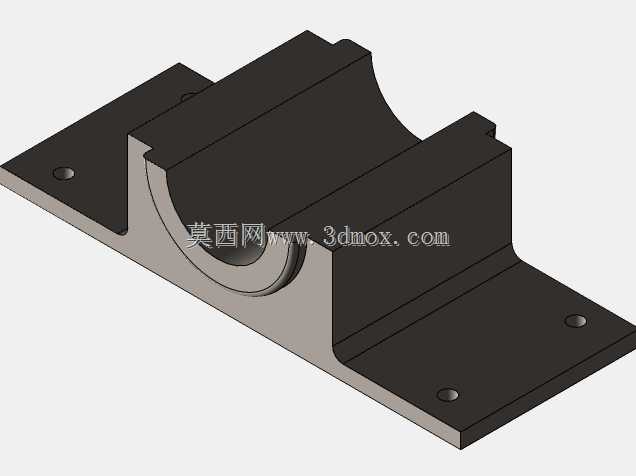

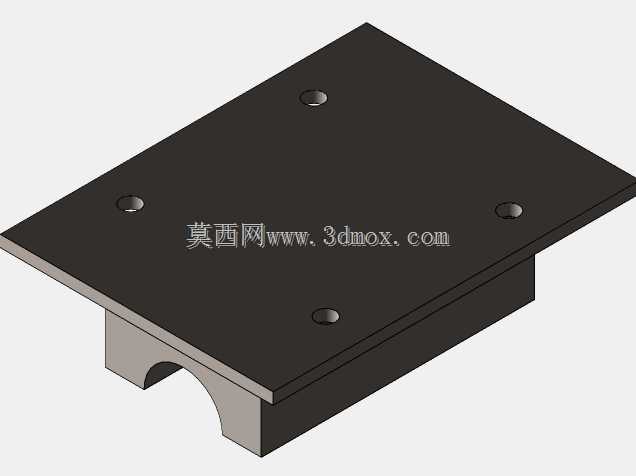

　　动力传递路径从异步电机出发，经V带减速进入减速箱输入轴，减速箱输出轴两端装配曲柄，曲柄上沿径向开有多组调节销孔，改变曲柄销在不同孔位的安装半径，就能调整游梁摆幅与光杆冲程，适配不同井深、不同供液能力的油井工况。曲柄销通过连杆与游梁后段的横梁铰接，游梁中部支撑在支架顶部的中央轴承座上，形成典型的曲柄摇杆机构；游梁前端做成弧形驴头，弧面曲率以中央轴承座为圆心，保证悬点在上下死点之间运动时，钢丝绳始终沿井口竖直方向牵引光杆，避免水平分力推弯光杆。

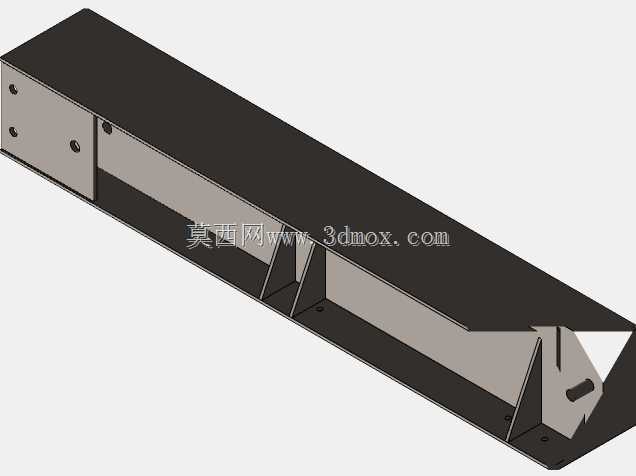

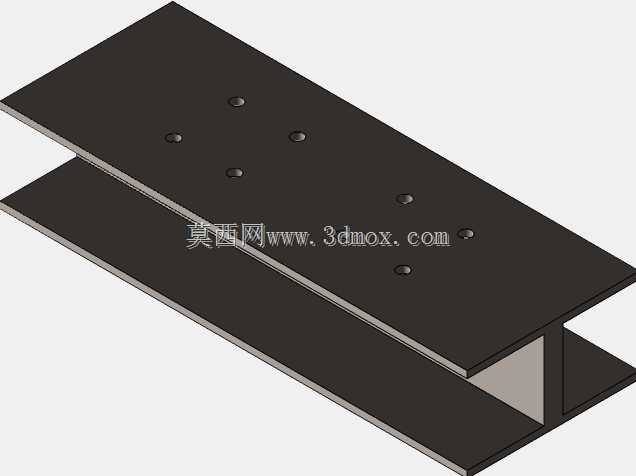

　　结构建模过程中，支架采用型钢焊接桁架形式，四条支腿向外张开到底座纵梁，承受游梁往复摆动带来的交变倾覆力矩；底座为型钢与钢板拼焊的箱型框架，电机滑轨、减速箱安装座、支架支座均在同一加工基准面上，控制现场安装时的同轴度与水平度。平衡设计是这类设备的关键，曲柄尾部装配配重块，游梁尾部也可加装平衡块，用来抵消光杆、抽油杆柱在上下行程中的重量差，让电机负载在整周运转中趋于平稳，降低峰值电流与减速箱冲击。

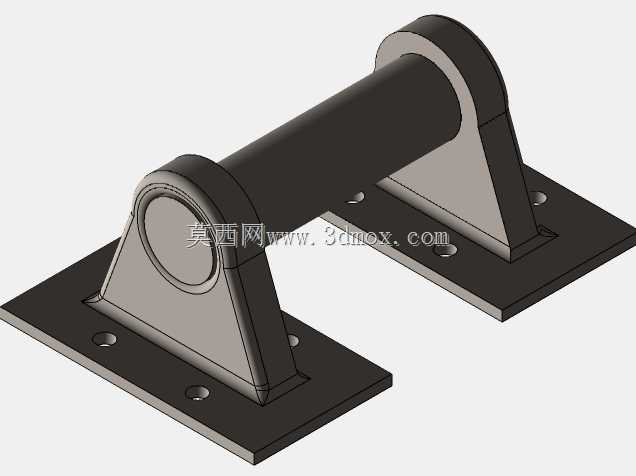

　　实际油田应用里，这类抽油机长期在野外无人值守环境连续运转，所有铰接点——中央轴承、尾轴承、曲柄销、横梁销轴都设计了独立润滑脂注油通道与密封结构，驴头表面预留钢丝绳防脱挡板，刹车机构布置在减速箱输入轴侧，停机检修时可以锁死曲柄。三维模型把连杆长度、曲柄调节档位、驴头弧面、配重块安装位、皮带轮中心距这些关键尺寸都按实物比例搭建，既可以用于采油装备的结构教学、机构运动仿真，也能在新井场规划时校验设备安装边界、吊装空间与井口对中关系，排查游梁下摆时与支架、走台、护栏的运动干涉。
