带式输送驱动张紧一体化机架总成

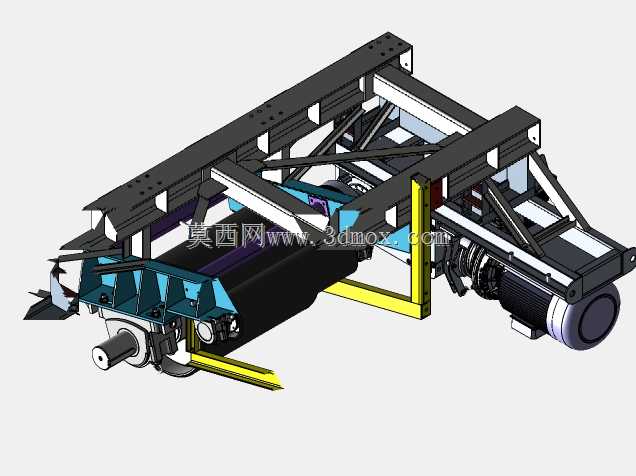

　　这套带式输送驱动张紧一体化机架总成，面向车间连续物料转运、生产线工件接驳、散料定点输送等常规工业场景，整套结构将驱动单元、传动滚筒、张紧调节构件、承载机架整合为独立模块，无需现场零散拼装驱动与架体，可直接对接上下游输送段完成部署。从结构布局来看，架体采用型钢焊接框架作为主承载基体，框架内部交叉布置斜向加强筋，既控制整体自重，又能抵御输送带长期运行产生的交变拉力与振动，避免架体长期受力后出现侧弯、下沉变形。驱动端直接将减速电机同轴对接传动滚筒，电机输出扭矩直接传递至滚筒表面，靠滚筒与输送带间的摩擦力带动带面循环运行，省去冗余链传动、皮带传动环节，传动效率更高，故障点更少。滚筒两侧配套轴承座固定在机架端板上，轴承座安装位预留调节余量，

　　配合黄色可调张紧支座，可通过螺栓进给改变滚筒轴向位置，实时调整输送带张紧度，补偿带面长期运行产生的拉伸松弛，防止带面打滑、跑偏。架体上方预留多组安装孔位，可按需加装槽型托辊、平行托辊、清扫器、导料槽、防偏挡轮等附属构件，适配散料、箱体工件、袋装物料等不同输送介质的承载需求。外形尺寸方面，整套总成沿输送方向的长度、横向宽度均按标准输送段模数设计，机架侧边的连接法兰可与同规格输送段架体直接螺栓锁固，安装边界清晰，现场对接时无需二次切割焊接；驱动电机外伸端预留检修空间，张紧调节螺栓的操作位无构件遮挡，日常维护时可直接徒手或用常规工具完成张紧调整、滚筒拆装作业。设计阶段优先考虑工况兼容性，架体受力经过校核，可承受常规输送载荷下的冲击与拉力，

　　滚筒表面可根据输送物料特性选择包胶或光面处理，包胶面可进一步提升摩擦系数，适配重载、潮湿工况下的动力传递。整套结构没有冗余复杂构件，所有受力路径直接明确，型钢框架的焊接位置均避开应力集中区域，张紧机构的调节行程覆盖输送带常规伸长量，运维人员无需拆解主体架体即可完成易损件更换，对于需要快速搭建连续输送线、改造旧输送设备驱动段的场景，该模块化总成可大幅缩减现场安装与调试周期，也便于三维设计阶段直接调用模块完成整线布局，减少重复建模工作量。
