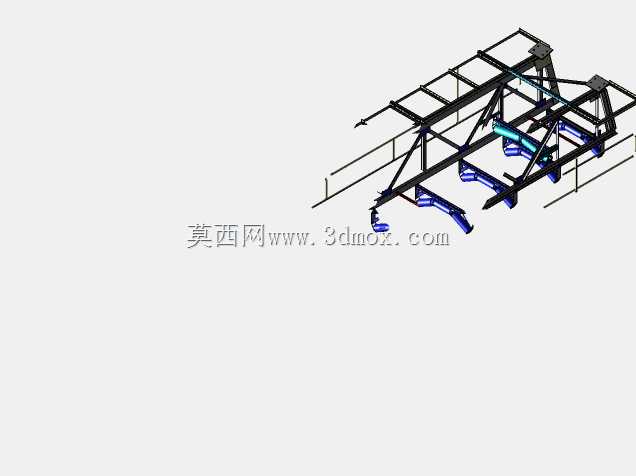

该套结构对应车间连续输送工位的承载主体,整体采用长跨距桁架式框架布局,沿物料流转方向延伸,为上方输送轨道、吊具及侧向执行部件提供统一安装基准。框架主受力路径由纵向通长梁与多组横向分隔梁组成,交叉斜撑布置在跨中受力集中区段,用以抵消满载工况下的竖向挠度与水平扭转,避免长距离输送过程中因机架晃动引发的卡滞或定位偏差。
从现场布置角度看,这类机架常见于整车焊装、总成装配或重载件分拣线,工件由顶部轨道吊挂或由下方辊道承托,沿框架纵向完成工位间转移。模型中两侧伸出的支腿与中部横梁形成稳定的门架式受力体系,支腿底部预留与地面预埋件或可调脚座对接的安装面,便于在厂房地坪存在高低差时进行找平。框架分段之间采用法兰拼接或螺栓连接板,可按产线长度增减节段,也方便运输时拆分为若干单元后进场组装。
结构设计上,主梁截面与斜撑角度围绕跨度、载荷和自重三者平衡确定:纵向梁承担输送设备及工件的主要弯矩,斜撑则把局部集中力分散到相邻节点,减少单根杆件的峰值应力。节点处保留了较密集的安装孔位与连接面,可兼容导轨、拖链、传感器支架、防护栏及气动元件等附件的后期加装。中部下挂的蓝色组件对应输送或夹持执行单元的安装位,其与主框架之间通过可调连接座固定,能够在调试阶段补偿装配误差。
外形边界方面,整机呈狭长矩形布置,宽度方向需兼顾工件通行净空与两侧维护通道,高度方向则要满足吊挂工件最低点离地安全距离以及上层轨道的检修空间。支腿间距不宜过大,否则会提高对梁截面的要求;也不宜过密,以免增加成本并占用作业面。建模时将杆件、连接板、紧固件与附属支架分层表达,既能用于干涉检查,也可直接指导焊接件拆分、外购型材选型和现场拼装顺序,对产线规划阶段的空间校核与结构细化具有直接参考价值。
