跨线梯台辊筒输送线结构设计

　　这套三维结构围绕车间连续输送与人员跨线通行的复合需求展开，主体由辊筒输送段、钢制跨线梯、中间休息平台、双侧护栏及落地支腿组成，适用于包装、装配、仓储分拣、机加工流转等产线场景。当辊筒线沿地面长距离布置时，人员若频繁绕行会打断巡检、上料和维护节奏，跨线梯直接架设在输送设备上方，可在不中断物料通过的情况下完成两侧通道连接。

　　辊筒输送段采用密集辊子排布，适合箱装件、托盘件、工装板或规则刚性工件的水平输送。辊筒轴线与输送方向垂直，工件依靠辊面滚动减小摩擦阻力；支腿下方设置可调脚杯，可补偿地坪误差，保证辊面在安装后保持平直。建模时需要重点控制支腿间距、辊筒中心高、侧边框架宽度以及驱动或无动力段的衔接位置，避免跨线梯立柱与输送机架体、检修空间发生干涉。

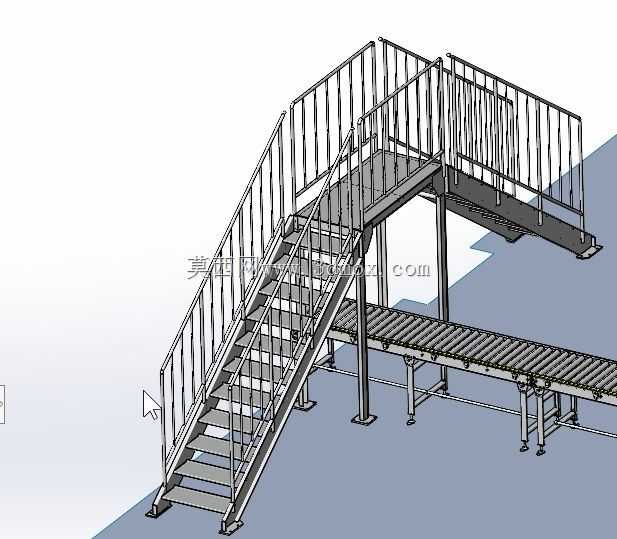

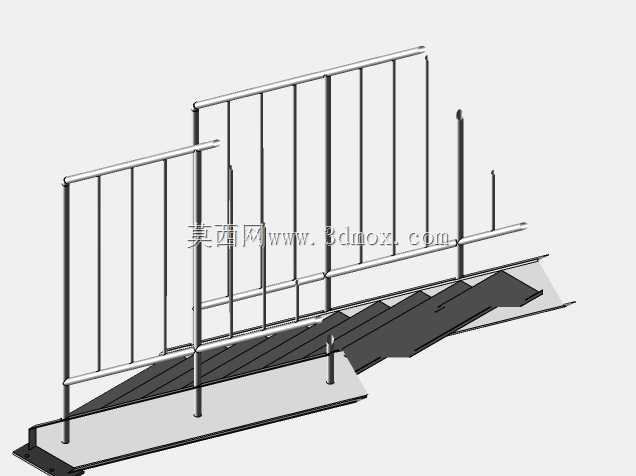

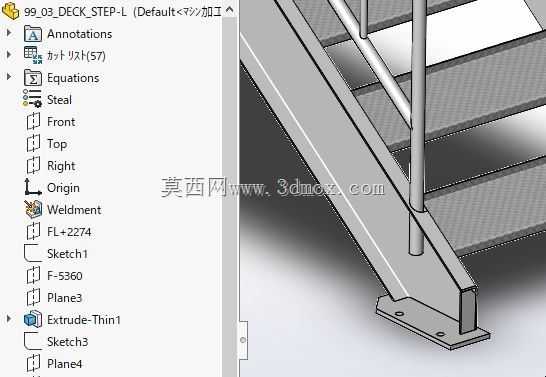

　　跨线部分采用斜梯加平台的布置方式，楼梯踏步为钢板折制结构，踏步前缘形成防滑受力面，两侧斜梁承担主要弯矩。平台位于输送线上方，为人员停留、观察线体或避让对面来人提供空间。护栏沿楼梯斜边和平台周边连续设置，立杆间距、扶手高度和中间横杆均按人员防护逻辑布置，在楼梯入口和平台转折处保持围护闭合，减少临边风险。

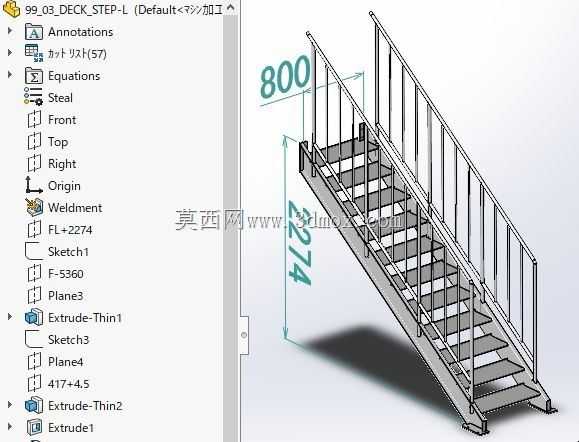

　　外形边界以长度约3000、宽度约2274、梯台通行净宽约800的空间条件为基础进行组织。实际落地时，输送线高度决定楼梯起步点与平台净高，平台下方必须预留工件、料箱和托盘通过空间；楼梯水平投影则要避开电控柜、气源处理件、驱动电机和维护拆卸区。结构设计上，立柱承受平台竖向载荷与侧向推力，斜梁将楼梯载荷传递至底部支撑，护栏与平台框架采用可靠连接，避免仅作外观贴合。

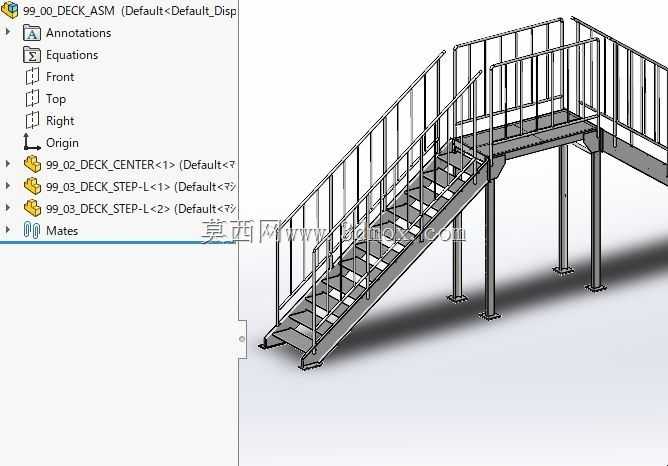

　　建模过程中，辊筒、支腿、踏步、扶手、立杆和平台板均按装配关系拆分，便于后续出工程图、统计型材规格和校核现场安装顺序。该方案的价值在于把物流输送和人行跨越整合在同一工位内，既保证物料沿线流动，又缩短人员横穿产线的路径，对老旧车间改造和新线布局均有较强参考意义。
