矿用刮板输送机链轮链条牵引传动组件

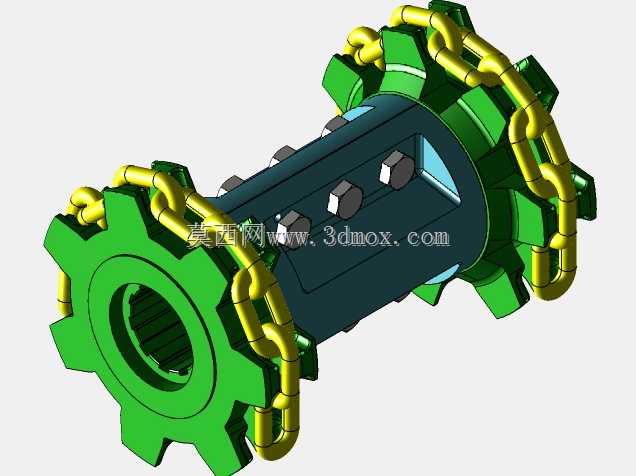

　　该传动组件为矿用刮板输送系统的核心牵引执行部件，整体采用两端对称布置的齿形链轮配合闭合圆环链条构成传动副，中间设置贯通式主轴承载结构，链轮齿廓按照矿用高强度圆环链的链节尺寸做匹配修形，啮合过程中链环可平稳嵌入齿槽，避免跳齿、卡链工况下的冲击载荷集中。链轮本体采用多齿均布结构，齿根位置做圆弧过渡处理，啮合接触面预留磨损补偿余量，在井下综采工作面顺槽输送、散料重载爬坡输送场景中，可承受持续交变拉力与煤矸石磨粒磨损。

　　从安装边界来看，两端链轮的内孔加工有内花键结构，可直接与输送机驱动轴的外花键配合传递扭矩，取消平键连接的应力集中薄弱点，主轴中段的筒体表面预留多组紧固螺栓安装位，可配套安装刮板拨料构件，筒体内部为中空腔结构，既减轻整体转动惯量，也可预留驱动端轴承、密封座的装配空间。圆环链采用立环、平环交替铰接的结构形式，链环对接位置做焊接补强，绕经链轮时铰接副可自适应齿面的啮合角度，整机布局时链轮中心距需匹配链条总节距的整数倍，保证两侧链条同步张紧，避免运行中出现偏摆掉链故障。

　　设计阶段优先校核链轮齿面的接触强度与链环的拉伸疲劳极限，齿部的有效啮合齿数设置为多齿交替承载，单齿受力峰值可降低30%以上，链轮外侧的齿圈做加厚处理，磨损后可单独堆焊修复无需整体更换。组件的轴向安装尺寸需匹配输送机机头架的两侧轴承座跨距，轴端预留的定位台阶可限制链轮轴向窜动，筒体上的螺栓孔位置与刮板安装横梁的孔位完全对应，装配时链条张紧行程需预留2至3个链节的调节余量，补偿运行磨损后的链条伸长量。该结构同样适用于板式喂料机、斗式提升机的牵引端传动，在散状物料连续输送工况下可实现大扭矩、低转速的稳定动力输出，三维建模过程中完整还原了链环铰接间隙、花键配合公差、螺栓装配层级，可直接用于干涉检查与虚拟装配验证。
