三臂式连接角杆机械结构三维设计

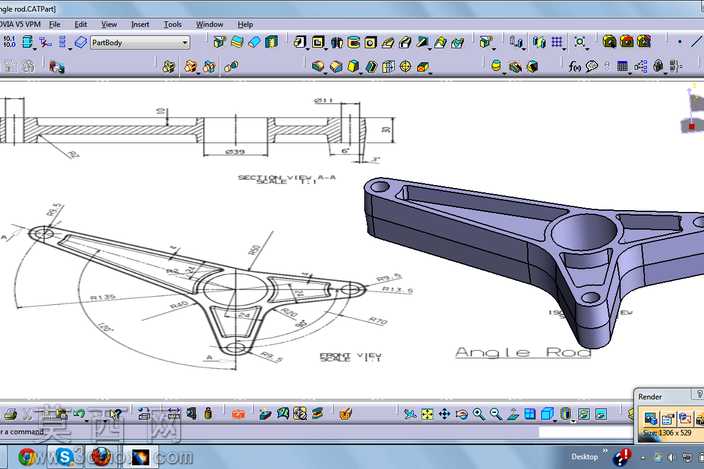

本作品为三臂式连接角杆的三维参数化建模成果，建模过程严格遵循机械设计制图规范，以二维工程图纸的尺寸标注为核心依据，在三维建模环境中完成1:1比例的精准实体构建。建模阶段首先梳理角杆的整体结构逻辑：该构件为中心轮毂搭配三个呈特定角度分布的延伸臂的一体化结构，中心区域设置带通孔的圆柱凸台，用于配套轴类零件实现转动连接，三个延伸臂沿中心径向向外伸展，臂身采用渐变式截面设计，靠近中心轮毂的位置截面厚度更大，向臂端延伸过程中逐步收窄，同时臂身两侧设置加强筋结构，在不额外增加整体重量的前提下大幅提升构件的抗弯、抗扭结构强度，臂的末端均设计有同轴安装孔，用于和其他传动构件形成铰接配合，实现力的传递与运动方向的转换。建模过程中优先绘制中心轮毂的基础回转特征，再通过草图绘制确定三个延伸臂的角度分布与轮廓走向，采用凸台拉伸完成臂身基础实体的构建，随后对臂身与中心轮毂的衔接位置做圆角过渡处理，避免应力集中问题，同时对安装孔、减重凹槽等细节特征做精准切除，保证所有尺寸与二维工程图标注完全匹配。材质配置阶段为模型赋予金属结构钢材质，调整材质的表面粗糙度、反光度参数，还原机械加工金属零件的真实质感，渲染阶段采用等轴测视角展示模型的整体三维形态，同时搭配半剖视视角展示内部孔位的结构细节，配合二维工程图的视图标注，清晰呈现角杆各部分的尺寸参数与形位公差要求。该角杆作为传动系统中的典型连接构件，可用于各类需要实现多方向力传递、运动角度转换的机械结构中，建模过程中充分考虑零件的加工工艺性，所有转角位置均设置符合加工要求的工艺圆角，安装孔的尺寸公差预留合理装配余量，既满足结构强度的设计要求，也适配实际机械加工的生产流程，模型特征树逻辑清晰，参数可编辑性强，可根据实际使用需求调整臂长、角度、孔径等核心参数，快速衍生出适配不同工况的同类型角杆构件。
