伸缩式移动皮带输送台车结构设计

　　这套伸缩移动皮带输送台车，主要面向车间内部物料转运、产线接驳、仓储装卸以及机床上下料的柔性输送场景，解决固定输送线无法随工位调整、跨区域转料需要人工搬运的痛点。设备整体采用型钢焊接机架作为承载基体，底部配置带安装法兰的行走脚轮，既可以沿地面推移变换作业位置，也可通过地脚结构在固定工位锁止，避免输送过程中机架窜动。

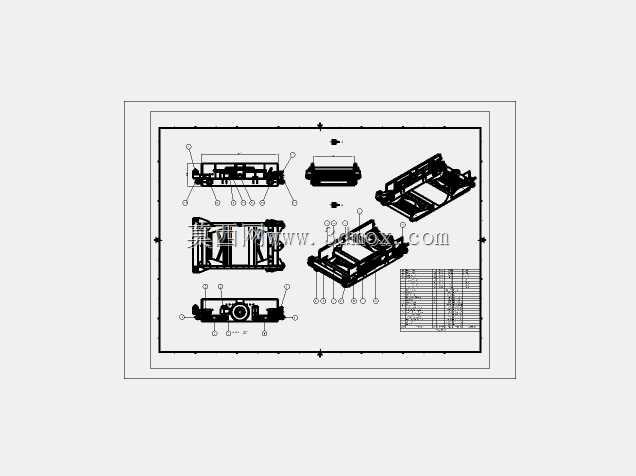

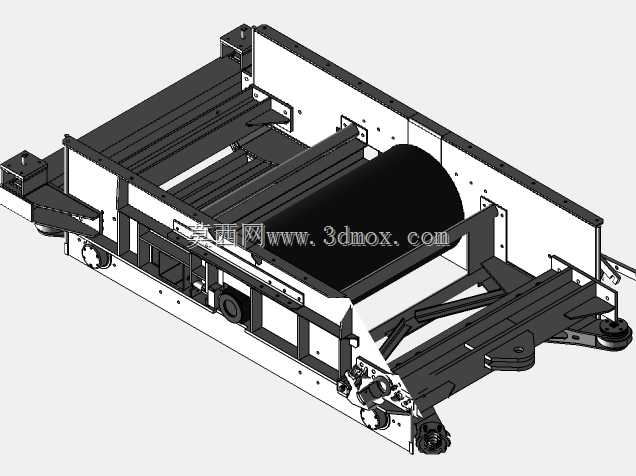

　　从结构布局来看，台车主体框架采用矩形管与折弯钢板拼焊成型，两侧立板预留了滚筒安装孔、张紧调节槽以及护板固定螺孔，装配时先完成机架时效去应力，再对滚筒安装位进行同轴度加工，保证主从动滚筒回转轴线平行，防止皮带运行跑偏。中部承载段布置多组槽型托辊，托辊间距按照输送散料或成件工件的载荷分布设定，重载区段托辊加密布置，减少皮带下垂挠度；回程段设置平行下托辊，约束皮带返程轨迹。

　　伸缩功能通过嵌套式机架导轨实现，内层输送臂可沿外层机架的导向滑轨伸缩，配套限位挡块限定最大伸出与缩回行程，伸出后可跨越设备间隙、伸入货车车厢或机床加工区，缩回后整体占地长度大幅缩小，方便车间通道通行与闲置存放。驱动端布置在台车固定侧，电机减速机通过链传动或联轴器连接主动滚筒，滚筒表面可做滚花或包胶处理，增大与皮带的摩擦牵引力，避免重载启动时皮带打滑。从动端配置丝杠张紧机构，两侧张紧行程同步可调，既能够补偿皮带长期拉伸产生的松弛，也可在更换皮带时快速松开滚筒，降低维护拆装难度。

　　外形边界方面，整机宽度以皮带幅宽为基准，两侧护板、驱动马达外伸量均控制在通行余量范围内，高度方向预留操作人员接料高度，底部脚轮安装面距机架下沿留有排屑与清扫空间，不会堆积散落工件。安装时只需确认地面承重满足整机满载重量，推移到位后锁止脚轮，调整张紧丝杠保证皮带张力均匀，即可接入动力完成调试。

　　设计过程中重点校核了机架伸出工况下的悬臂挠度，伸缩臂导轨选用抗弯截面型材，搭接位置增加加强筋板，避免满料伸出时臂端下沉；两侧机架对称布置驱动与张紧零件，整机重心落在脚轮支撑多边形内部，推移过程中不会出现倾翻风险。护板覆盖皮带两侧回转间隙，既防止物料洒落，也避免人员接触运动部件，满足车间作业防护要求。该结构可适配不同幅宽、不同输送长度的衍生改型，通过更换皮带材质、调整托辊间距，即可输送颗粒料、包装箱、机加工零件等多种物料。
