工业皮带输送驱动单元成套结构

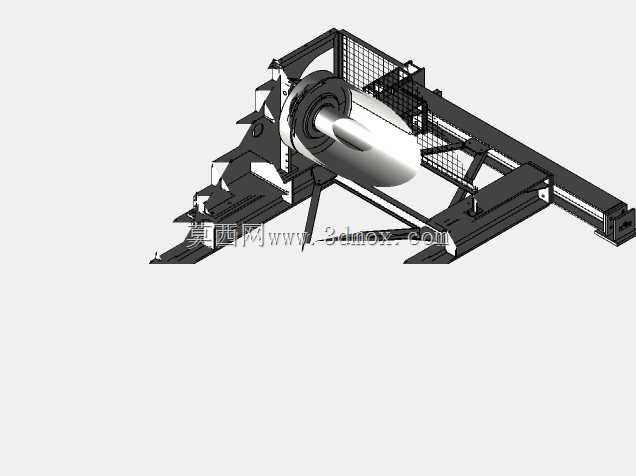

　　该套三维结构对应皮带输送系统中的驱动与承载段，常用于车间物料转运、包装线衔接、加工工序间工件输送以及仓储分拣场景。整体以型钢焊接机架作为承力基础，侧部布置驱动滚筒、改向滚筒与支撑托辊，皮带绕经滚筒形成闭合输送回路，电机侧动力经传动件传递至主动滚筒，依靠滚筒与皮带间摩擦力带动带面连续运行。

　　从布局上看，机架采用两侧纵梁配合横向撑杆的框架形式，纵梁承担滚筒、托辊及物料的垂向载荷，横向撑杆控制两侧梁间距，避免长距离运行中出现张口或扭曲。滚筒轴端通过轴承座固定在侧梁安装面上，轴承座位置预留调节余量，可在装配和维护时沿输送方向微调中心距，实现皮带张紧与跑偏修正。端部滚筒直径按皮带弯曲半径和包角需求选取，主动滚筒处保证足够包角，降低打滑风险；改向滚筒则用于改变皮带回程路径，使上下带面保持稳定间距。

　　带面下方布置多组托辊，承载段托辊控制皮带垂度，回程段托辊承托返程皮带，减少带面晃动和边缘摩擦。机架外侧设置防护网与挡板，用于隔离旋转部件和传动区域，同时防止物料侧向洒落；支腿底部形成落地支撑边界，可通过地脚板与预埋钢板或地面膨胀螺栓连接，安装时需校核机架纵向直线度、两侧梁平行度以及滚筒轴线与输送方向的垂直度。

　　设计思路上，该结构优先保证输送路径稳定、检修空间充足和零部件可更换性。驱动端集中布置，便于动力部件维护；张紧调节点靠近滚筒轴端，皮带拆装时不需要大范围拆解机架。外形边界主要由输送长度、带宽、滚筒直径、支腿高度和防护网外廓决定，选型时需结合物料重量、输送速度、节拍要求确定梁截面、滚筒壁厚和轴承规格。三维建模中各零件按实际装配关系搭建，焊缝区域以机架构件贴合表达，滚筒、轴承座、托辊、护网和支腿之间的连接位置清晰，可直接用于结构干涉检查、安装尺寸核对以及后续工程图细化。
