机床配套伺服驱动进给输送机构

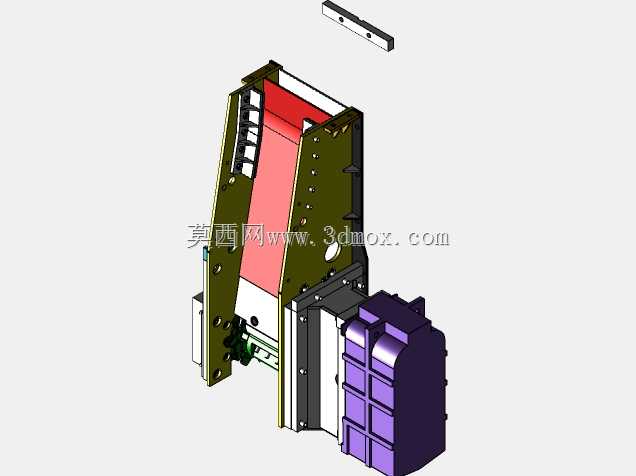

　　这套机构属于金属切削机床周边的工件输送与进给执行单元，常见于车床上下料工位、加工线旁的短距离工件转运环节，也可作为专机改造时的自动送料模块使用。整体结构采用立式倾斜布置的主体机架，机架主体为折弯焊接后加工的钣金箱体，内部预留了传动件安装腔与走线空间，倾斜的承载面用来引导工件靠自重有序滑落，配合底部的动力执行端完成定距送进动作。

　　从布局逻辑来看，倾斜料道的倾角经过适配，既可以保证盘类、短轴类工件在重力作用下顺利下滑，又不会因为倾角过大导致工件堆叠卡滞，料道两侧的可调挡板能够根据工件外径或者长度调整通行宽度，适配不同规格的加工件。料道顶端单独设置的挡料条用来限制工件堆叠高度，避免多件同时涌入送进工位。机架侧面预留了多组安装孔位，现场安装时可以直接固定在机床床身旁的支架上，也可以搭配独立地脚落地布置，安装基准面经过铣削加工，保证料道与机床主轴轴线的平行度要求。

　　动力端采用伺服电机搭配减速箱体的驱动形式，紫色的电机护罩将动力元件完全包覆，既可以阻挡车间内的切削液、铁屑飞溅进入电机接线部位，也能避免操作人员误触运动部件。动力输出端连接间歇执行机构，能够按照机床的加工节拍完成单工件分料、送进、退回的循环动作，送进行程可以通过参数调整匹配不同的工件送进距离。机构的运动副处都设置了润滑注油点，日常维护时可以直接加注润滑脂，不需要大面积拆解护罩。

　　安装边界方面，整机的竖向高度适配普通卧式车床的主轴中心高，横向占用空间较小，不会挤占机床操作门的开合空间，机架底部的连接孔采用长圆孔设计，现场调试时可以小范围调整机构与机床夹具的对接位置。料道的过流面做了耐磨处理，长期输送钢制工件也不会出现明显划痕凹陷。整套机构的设计思路优先考虑车间现场的工况适配性，没有采用复杂的专用定制结构，大部分钣金件、标准紧固件都可以在常规机加工车间完成制作，改造替换成本较低，既可以配套新机床做自动化上下料集成，也可以对老旧的普通车床进行自动化升级，替代人工完成重复性的工件上料动作，降低操作工的重复劳动强度，同时避免人工送料时对位不准导致的夹具磕碰问题。机构的所有外露棱边都做了倒钝处理，护罩的拼接缝隙控制在安全范围内，符合车间设备的安全防护要求。
