机床钣金防护箱体结构设计

　　该结构属于机床外围防护与承载一体化的钣金箱体类部件，主要应用在普通车床、数控改造车床以及中小型切削设备的主机外围区域，承担切削区域封闭、运动部件隔离、切削液防飞溅、操作人员安全防护以及整机外观规整的作用，在车间实际布局中，这类箱体直接落地安装在设备主机底座周边，把床身、主轴箱下部、拖板运行区间的外露部分包覆在内，避免加工过程中切屑飞溅、冷却液外溢，同时阻挡人员误触高速运动的传动部件。

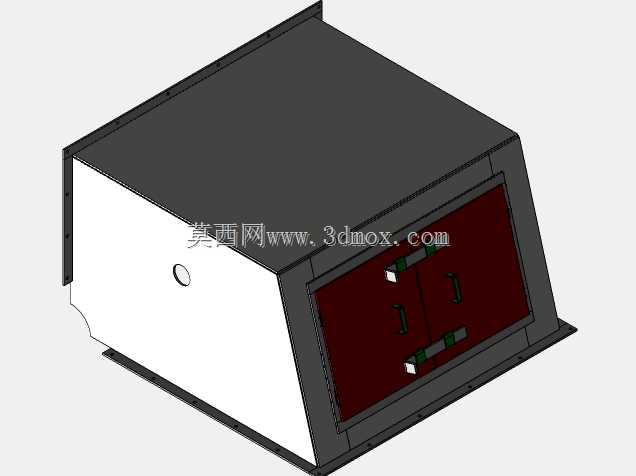

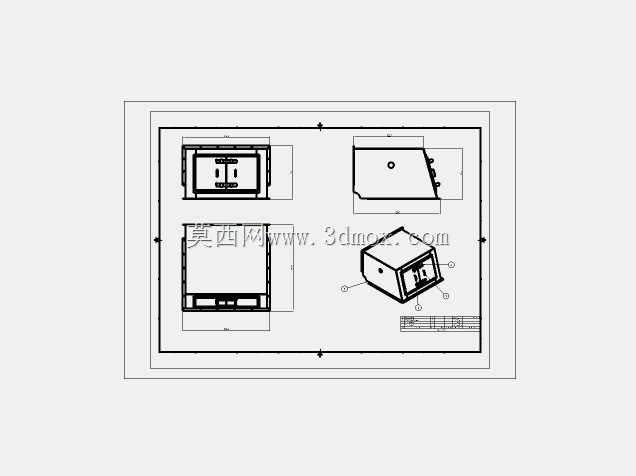

　　从结构布局来看，箱体采用框架加蒙皮的组合形式，底部设置整圈安装法兰边，法兰边上预留阵列安装孔，现场装配时可直接通过螺栓与机床底座地脚安装面对接，安装基准面平整度要求较高，以此保证箱体装配后不会出现倾斜、与内部运动件发生干涉的问题。箱体一侧设置双开式防护检修门，门板采用加厚钢板焊接加强筋结构，门体表面纵横布置加强肋，大幅提升薄板门板的刚性，避免机床运行振动导致门板产生共振异响；两门对合位置安装双组压紧式门锁，手柄闭合后可将门板紧密压合在箱体门框密封面上，门缝处可加装耐油橡胶密封条，有效阻挡切削液雾气与细小切屑从门缝溢出。

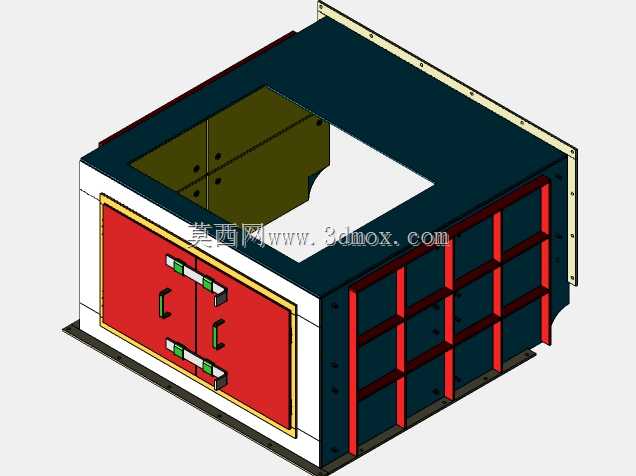

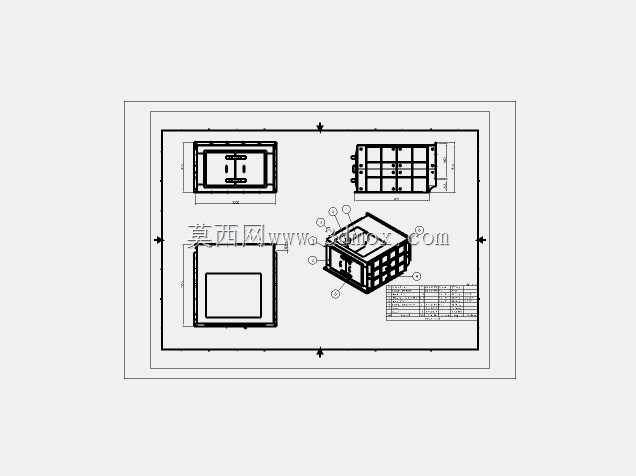

　　箱体顶面预留大尺寸开放式窗口，该窗口对应机床主轴加工区域，上方可衔接机床溜板箱、刀架运行的导轨护罩或者顶部排屑、冷却管路的安装位，窗口边缘做折弯翻边处理，既提升顶面薄板的抗弯强度，也可阻挡台面上的积液顺着侧壁外流。箱体侧立面采用横竖型钢肋格加固，深色外壁的肋条将整块侧板分割为多个方格区域，这种设计在不显著增加板材厚度的前提下，把大面积薄板的固有振动频率拉高，避开机床主轴常规运行的振动频段，减少薄钢板的震颤噪声。

　　设计过程中需要优先核对内部运动包络，箱体所有内壁与床身导轨、拖板最大行程位置、卡盘旋转外圆之间都要预留足够安全间隙，一般侧向间隙不小于十五毫米，避免加工过程中运动部件剐蹭护罩内壁。箱体的轴向长度、宽度尺寸完全匹配对应型号机床的主机外廓，后侧立板预留穿管孔位，用于布置电气管线、液压油管与冷却管路，孔位边缘做包边处理防止划伤管线外层。检修门的开启角度需要满足日常维护需求，开门后操作人员可直接触及箱体内部的拖板、丝杠下端与润滑管路，无需整体拆除护罩即可完成日常点检、切屑清理与易损件更换。

　　箱体整体采用钢板折弯后组焊成型，焊接后做时效处理消除焊接应力，再进行表面喷涂，红色门板与深色主体的配色既符合车间安全警示的视觉习惯，也方便操作人员快速识别检修门位置。底部法兰的安装孔位采用长圆孔与圆孔组合设计，可补偿现场底座安装的小范围位置偏差，降低装配对位难度。整个护罩结构在满足防护功能的同时，兼顾了刚性、减振、检修便利性与现场安装的适配性，是机床整机防护系统中典型的落地式钣金承载防护结构。
