机床尾部输送传动单元结构设计

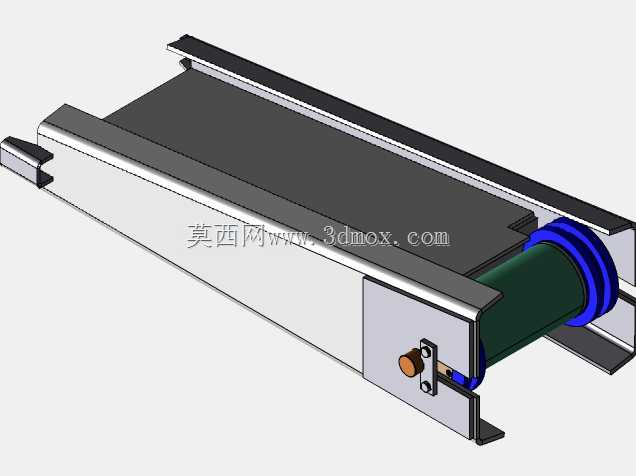

　　这套尾部输送传动单元主要面向机床加工线、轻型工件转运线以及设备出料端的衔接场景，承担工件从加工工位向外平稳输送的功能。整体结构沿长度方向布置，两侧采用平行导轨作为承载与导向边界，导轨上方配合长条形输送承载面，端部设置辊筒组件，用于输送带或传动带的回转、张紧与动力传递。在实际产线中，这类单元常安装在机床排屑、工件出料或工序间过渡位置，能够把加工完成的小件、条料或辅助承载托盘连续送出，减少人工取件频次，也便于与后续检测、码垛或缓存工位对接。

　　从结构组成看，机架主体采用折弯钣金件拼合，侧板与端板形成封闭而规整的安装基体，既控制整体重量，又保证导轨安装面的直线度。端部辊筒通过轴承座和蓝色隔套定位，轴端紧固件、调节块与连接板集中布置在外侧，维护时不需要拆解整条输送面，即可完成张紧量调整和辊筒更换。辊筒旁边的偏心或螺栓调节结构，可补偿输送带长期运行后的伸长，使带面保持合适张力，避免打滑、跑偏和局部磨损。

　　建模时需要重点控制导轨与辊筒轴线的空间关系：两条导轨应保持平行，承载面高度与机床出料高度一致；辊筒轴线需垂直于输送方向，否则带面在运行中会持续向一侧偏移。端部安装板上的孔位、开槽和紧固件位置要预留调节行程，侧板折弯边既要承担弯矩，也要为内部带面、托板或支撑件留出间隙。若用于切屑输送，还应在壳体下部考虑排屑、清洁和防积液空间；若用于工件输送，则需核对工件最小尺寸，防止小件落入辊筒与机架间隙。

　　外形边界方面，该单元呈狭长布置，长度方向决定输送跨距，宽度由工件或托盘最大尺寸决定，端部辊筒直径和机架高度影响出料端的最小转弯半径与衔接高度。安装时底部支撑面应找平，导轨连接位置需设置定位基准，机架与机床本体之间建议保留隔振或可调垫片，避免机床振动直接传递到输送单元。三维设计中应把钣金折弯余量、螺栓装配空间、辊筒拆装路径以及输送带围包角度一并检查，确保模型不仅外观完整，也能在工程现场完成装配、调节和维护。
