带锁紧定位机构的双梁伸缩输送导轨

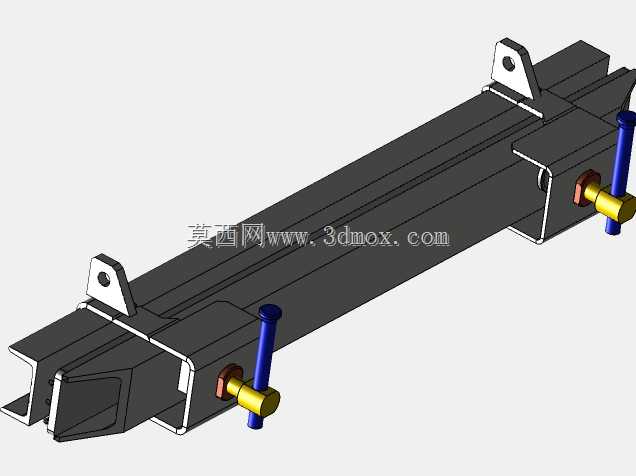

　　这套伸缩导向梁结构常见于车间柔性输送线、工位间工件转运托架以及可伸缩皮带机的主体承载段，核心作用是在固定工位与移动作业点之间提供可调节长度的刚性支撑路径，解决固定长度导轨无法适配多变工位间距、设备搬迁后线体长度不匹配的现场问题。整套结构采用两根平行布置的槽型主梁作为基础承载框架，主梁选用标准槽钢折弯成型，槽口相对布置形成内嵌滑动腔，内层伸缩梁可沿外层主梁的内腔直线滑移，行程范围内无额外外置导向件，避免外露导轨在多尘、焊渣飞溅的车间环境下出现卡滞、磨粒磨损的问题。两端顶部焊接的带孔吊耳是整套结构的安装基准，吊耳孔同轴度在建模阶段就通过装配约束锁定，现场安装时可直接通过销轴将整段梁铰接在设备机架或者车间顶部的吊挂支座上，

　　不需要现场配焊调整吊点位置，铰接的连接形式也允许梁体在伸缩过程中产生微小角度偏转，补偿机架安装时的平面度误差，避免伸缩动作出现别劲卡阻。梁体侧面配置的两套蓝色立式锁紧销搭配黄色横向锁止轴，是伸缩长度调节后的定位机构：当内层梁拉出到目标工位长度后，向下压入蓝色锁紧销，销体穿过内外层梁预设的等距定位孔，随后转动黄色横向锁轴，锁轴端部的偏心凸轮面压紧外层梁侧壁，完成双重锁止，既承受沿梁长度方向的轴向拉力，也可抵消输送过程中工件偏载带来的扭转力矩，不会出现伸缩梁自行滑移窜动的情况。设计阶段将滑动配合面的间隙控制在合理范围，内层梁与外层槽腔的单侧间隙预留1.5至2毫米，既保证长行程滑移时不会因梁体焊接变形出现卡滞，

　　也避免间隙过大导致伸缩段下垂挠曲；梁体的截面高度按照输送线常规承载需求选型，整体宽度控制在可适配标准宽度皮带机架的范围内，两端铰接点的中心距在全缩状态下可适配短工位接驳，全伸状态下可覆盖两倍以上的初始长度，安装边界不需要额外预留侧面操作空间，锁紧机构全部布置在梁体外侧，操作人员站在线体侧边即可完成长度调节与锁止动作，不需要钻入梁体下方操作。槽型梁的端部做了收口折边处理，既作为内层梁的伸出限位挡边，防止伸缩梁完全拉出脱轨，也提升了梁端的抗扭截面模量，在工件加载到梁体端部极限位置时，不会出现槽口张开变形的问题。整套结构没有采用复杂的直线导轨或者驱动元件，纯机械手动调节的形式可靠性极强，在涂装线、焊接工位流转线、

　　仓储伸缩出料台这类不需要频繁自动调整长度的场景下，维护成本极低，仅需要定期在滑动接触面涂抹润滑脂即可长期使用，建模时所有钣金件的折弯余量、焊道预留位置都按照实际加工工艺设定，吊耳的加强筋贴合位置也匹配实际焊接工装的定位要求，导出的结构可直接用于工程图拆解下料。
