工业重载皮带输送线结构三维设计

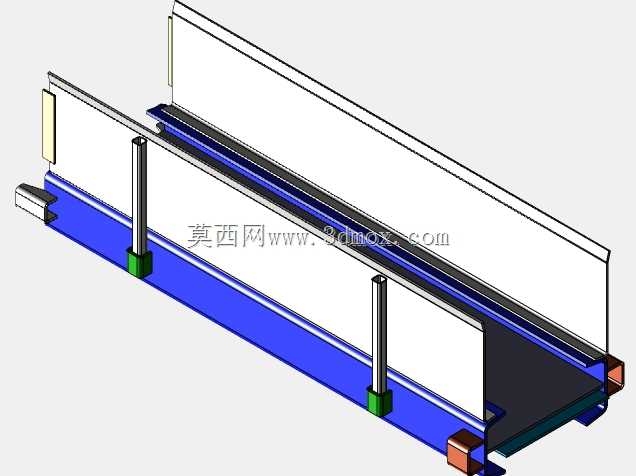

　　该套输送结构面向车间连续物料转运场景搭建，常见于机加工件流转、包装工位接驳、仓储分拣线以及装配产线的工件过渡段，核心作用是把散件、箱体或托盘类负载沿水平方向稳定输送，替代人工跨工位搬运，降低工序间等待时间。从三维结构来看，主体采用长条形皮带承载面，两侧配置蓝色纵向梁架作为主受力框架，梁架沿输送全长延伸，既约束皮带运行边界，也承担皮带张紧后产生的侧向拉力与中部负载弯矩。框架下方间隔布置立式支撑腿，支撑腿采用方管截面构型，腿底预留安装贴合面，现场就位后可通过膨胀螺栓与地面预埋钢板固定，支撑腿间距经过排布校核，避免长跨距下皮带中部出现明显下挠，保障满载工况下承载面平直度。

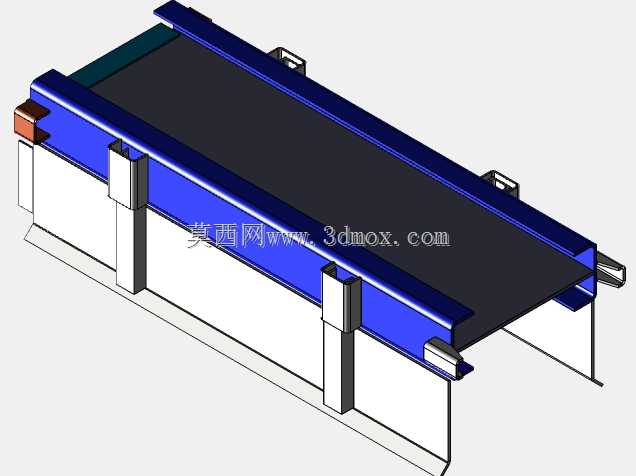

　　皮带工作面选用宽幅平面结构，适配不同底面尺寸的工件，两侧梁架高出皮带面形成限位挡边，可防止输送过程中偏载工件滑落，端部设置辊筒安装位，一端作为主动辊对接驱动单元，另一端作为从动辊配套张紧调节结构，通过调整从动辊轴向位置补偿皮带长期运行后的拉伸量，维持皮带运行张力在合理区间。侧梁上预留的吊耳式安装位可用于整机吊装转运，也可在多段输送线拼接时作为对接定位基准，侧端的红色限位块对应端部止挡安装位置，可在工件输送到指定工位时触发阻挡动作，配合工位传感器实现工件定距停放。

　　设计过程中优先保证机架的刚性与安装互换性，纵向主梁采用折弯焊接构型，截面抗弯模量适配常规工业输送负载，支撑腿与主梁之间通过紧固件连接，既方便分段运输进场，也可根据现场场地高度调整支腿垫高尺寸。整机安装边界以输送长度、皮带有效宽度、整机高度三个核心尺寸为约束，宽度方向预留驱动电机、减速装置的侧边安装空间，高度方向匹配前后对接设备的工作面高度，端部预留辊筒维护拆卸空间，日常运维时可直接从侧方拆装辊筒、更换皮带，不需要大范围拆解主体机架。结构建模时把皮带、梁架、支腿、端部安装座分别独立装配，各配合面保留真实装配间隙，孔位位置对应实际螺栓连接规格，可直接用于后续工程图导出、外购件选型与现场安装指导，也可在此基础上拓展加装导向护栏、调速驱动组件、工位检测支架，适配不同生产节拍的输送需求。
