M3外螺纹卡套式倒钩气嘴接头

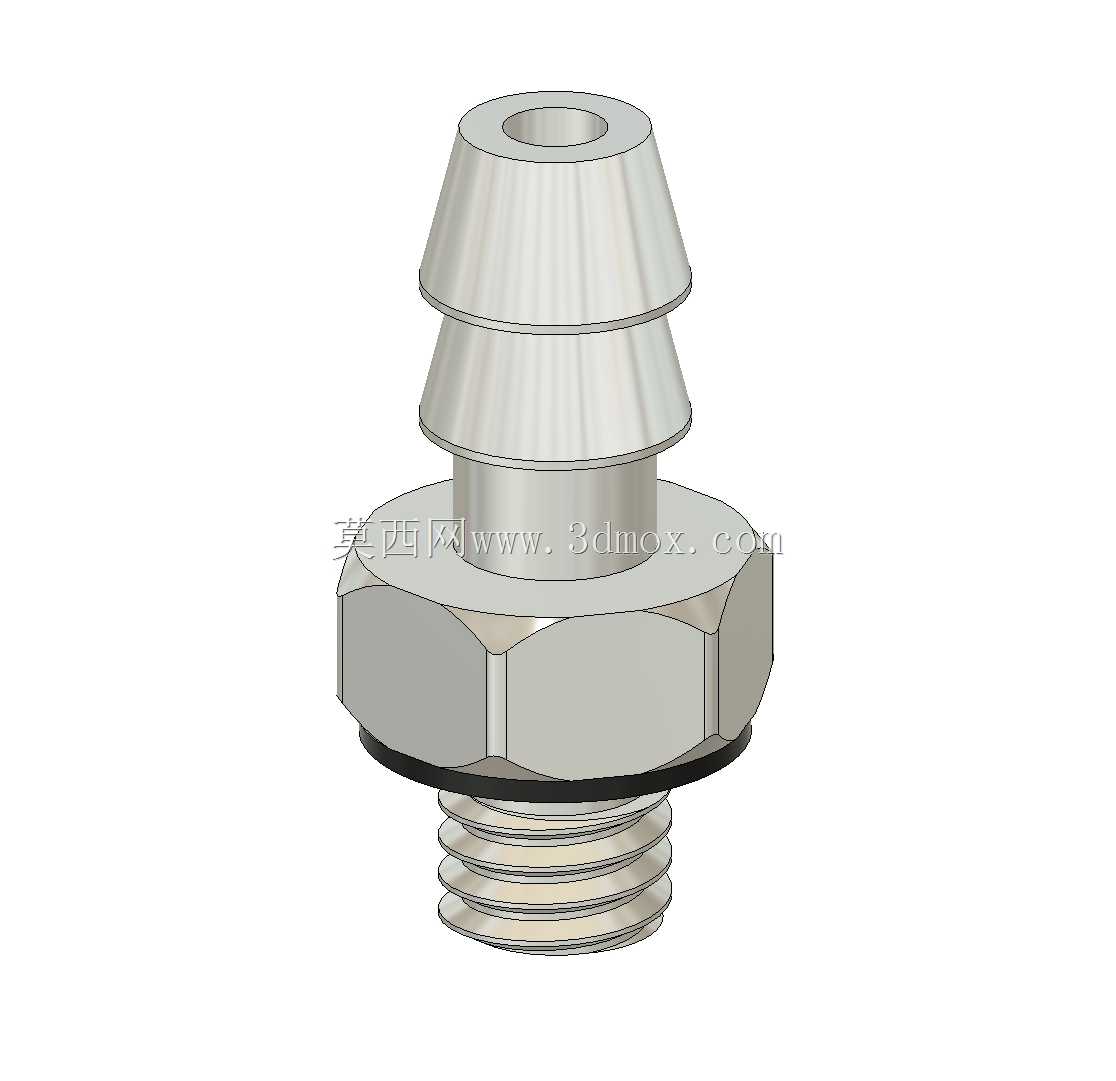

　　该接头属于小型气动与流体管路中的终端连接件，主体由外螺纹段、六角拧接面、密封垫圈以及上部两级倒钩插接结构组成，适用于空间紧凑、管径较小的实验装置、自动化设备气路、3D打印机气动附件、检测治具和小型机械设备内部配管。下部M3外螺纹用于接入阀体、歧管、气缸、泵体或设备面板，螺纹根部设置环形密封面，配合平垫圈可在拧紧后形成端面密封，减少细小气路中的泄漏风险。六角本体为扳手受力区域，建模时保留了明确的对边尺寸和棱边过渡，便于在装配中判断拧紧空间，也能指导实际选型时核对扳手操作边界。

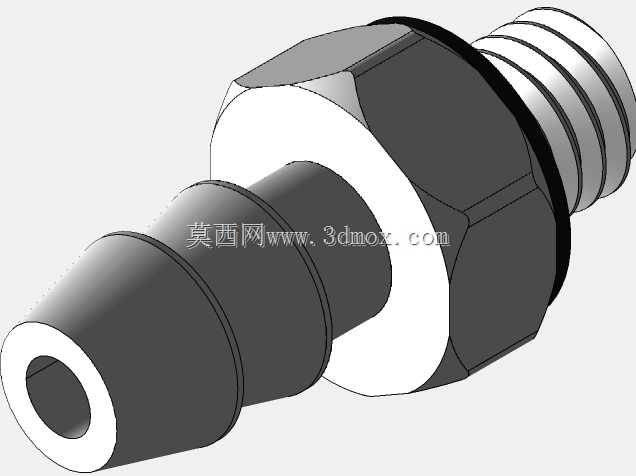

　　接头上部采用两级锥形倒钩结构，底端直径较大，向上逐步收窄，末端保留中心通孔。软质塑料管、硅胶管或PU管从端部套入后，倒钩台阶会在管路受拉时产生止退作用，使管材不易滑脱；锥形轮廓同时降低插管阻力，便于手工装配。两级台阶并非单纯装饰，而是为不同内径软管提供兼容区间：较小管径可套在上段，较大管径可越过下段并被更粗的倒钩锁住。中心孔与下部螺纹通道贯通，保证压缩空气、低压气体或轻载流体能够连续通过。

　　从结构设计角度看，这类零件的关键不在于复杂曲面，而在于安装边界、密封位置和管路保持力之间的平衡。螺纹长度需要满足面板或阀体拧入深度，过短会导致啮合不足，过长则可能顶坏内部流道；六角高度要兼顾扳手承载和整体高度限制；倒钩外径差过大，插管困难且容易撑裂软管，差过小则抗拉脱能力不足。模型中将螺纹、六角、垫圈槽、倒钩锥体和轴向流道分开建立，能够在工程评审中直接检查干涉关系，也便于后续改成不同螺纹规格或不同插管直径的系列件。

　　实际布置时，需要在接头周围预留软管弯曲半径和手指、扳手操作空间。M3螺纹本身承载能力有限，适合低压、小流量、轻拉力场景，不应替代高压液压接头或重载管路连接。装配时螺纹端先对准基座孔位，垫圈贴紧安装面，再用小型扳手适度锁紧；软管套入倒钩后应覆盖至少一级有效台阶，必要时可增加微型管箍。该三维结构完整表达了从设备安装面到软管插接端的连接逻辑，可用于气路原理验证、安装空间校核、接头系列化设计以及小规格五金件选型参考。
