U型双支臂环形承载支座结构

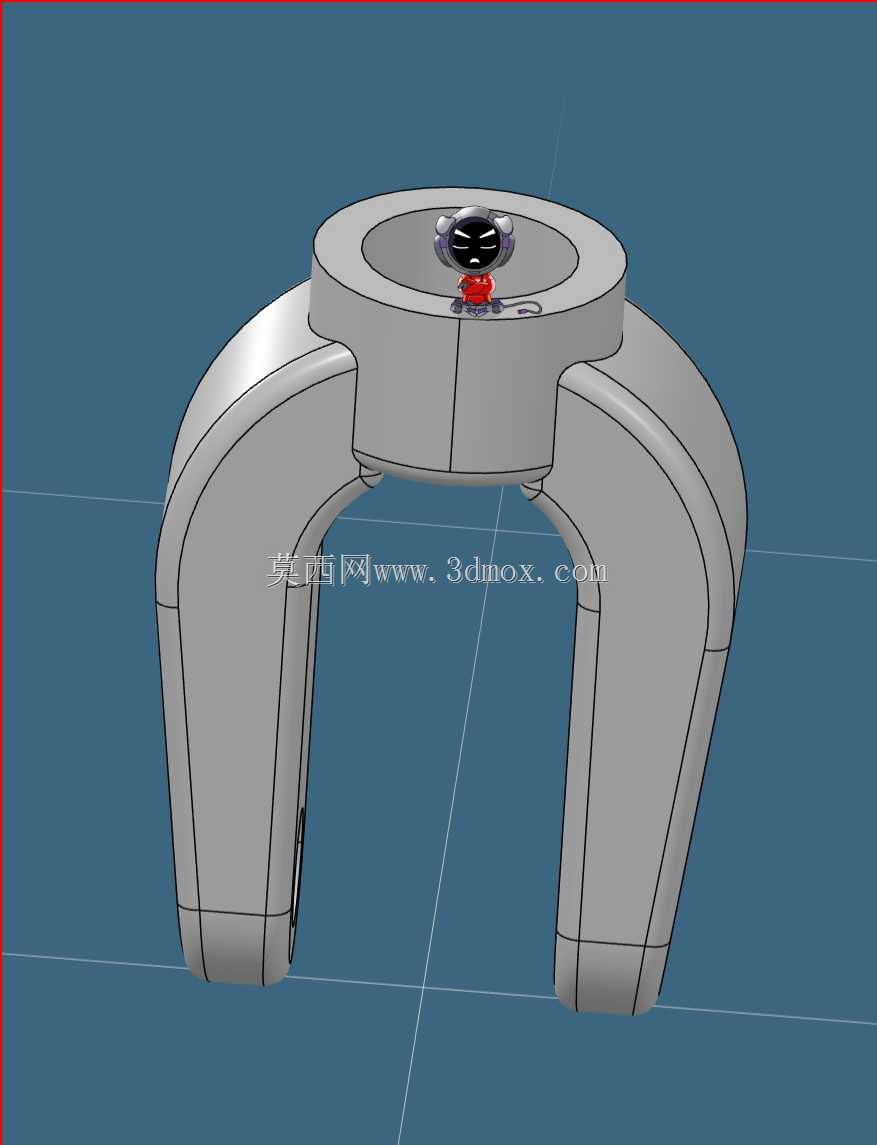

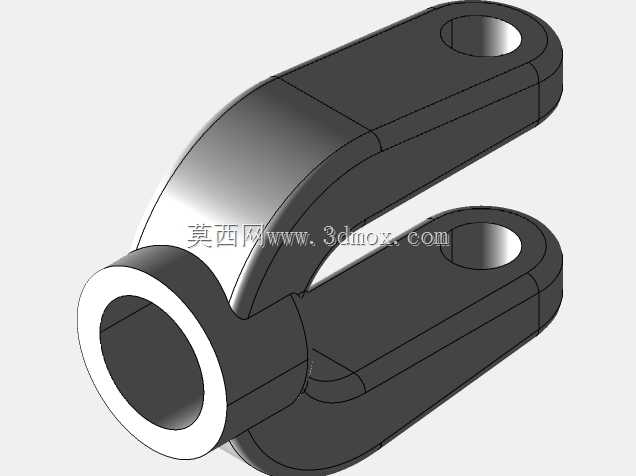

　　该结构件采用顶部环形安装座搭配双侧弧形支腿的U型布局，整体轮廓围绕中部开放避让空间展开，在工装夹具、小型检测台架、手持设备支撑座以及轻工自动化工位中都能找到对应使用场景。顶部圆环区域预留同轴安装面，可用于嵌入定位轴套、传感器端头、小型压紧组件或装饰功能件；圆环端面上布置的小孔与侧向小凸台，分别承担紧固件穿装、限位销配合以及局部走线或定位触发的作用。两支腿从圆环下部向外平滑过渡后再竖直向下延伸，形成跨距较大的下部开口，这种构型能够让工件、管线或操作区域从两支腿之间穿过，避免支撑结构与被支撑对象发生运动干涉。

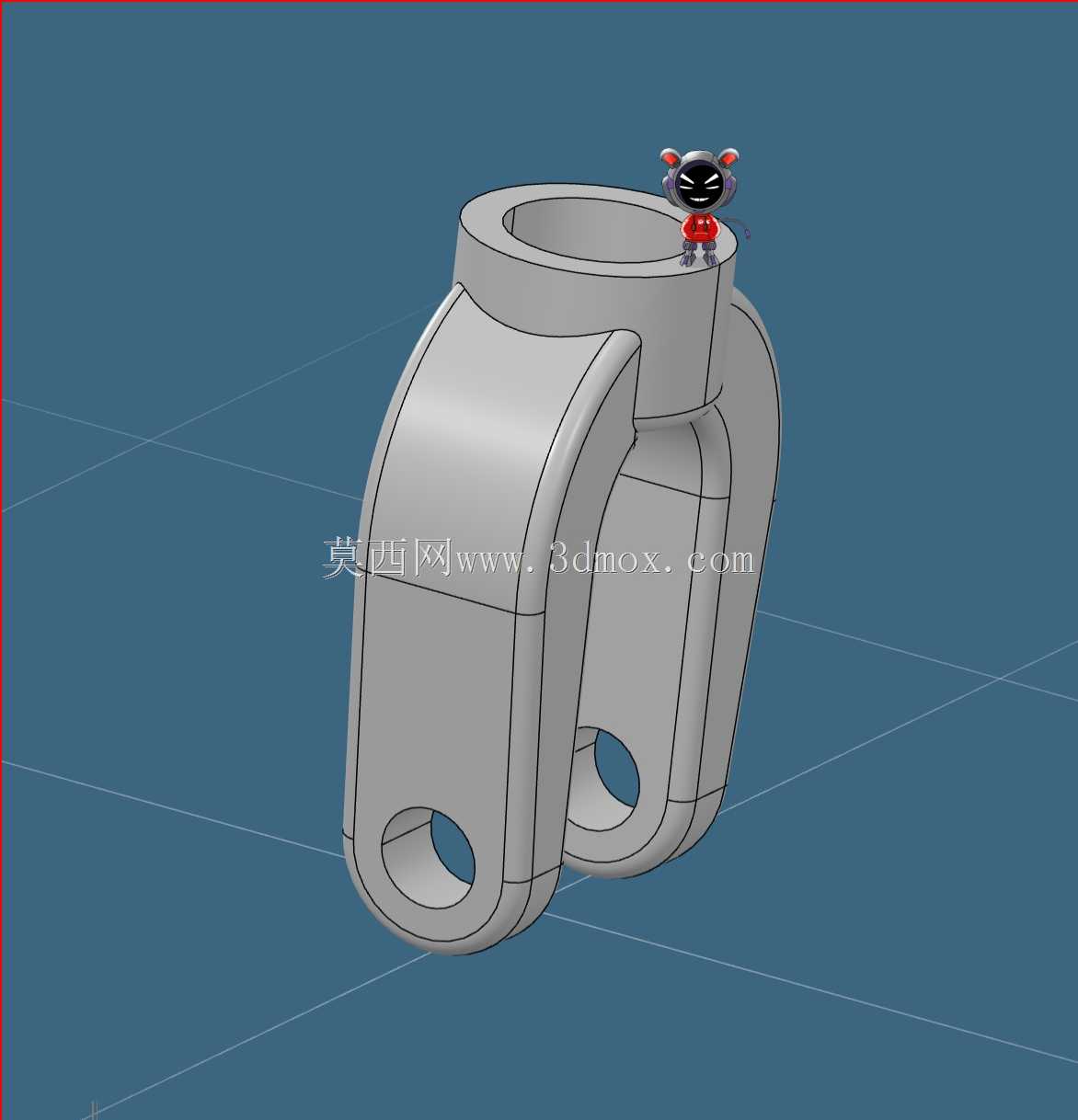

　　从受力路径看，顶部载荷先通过圆环筒体传递到两侧弧形过渡段，再沿两支腿向下分散至安装基面。弧形过渡并非单纯外观处理，它降低了直角连接处的应力集中，使支腿在承受偏载或轻微侧向力时，不容易在根部出现突变应力。支腿外侧保留较厚实体壁面，内侧随外形做平顺收束，既控制整体重量，也保证夹持、翻转和装配过程中所需的刚性。支腿下端可作为贴合面，与底板、工作台面或其他基座连接；若实际工况需要更高稳定性，可在下端面追加沉孔、螺纹孔或定位槽，模型当前阶段已把主体曲面和主要装配关系表达清楚，后续细化连接孔位时不需要改动主体骨架。

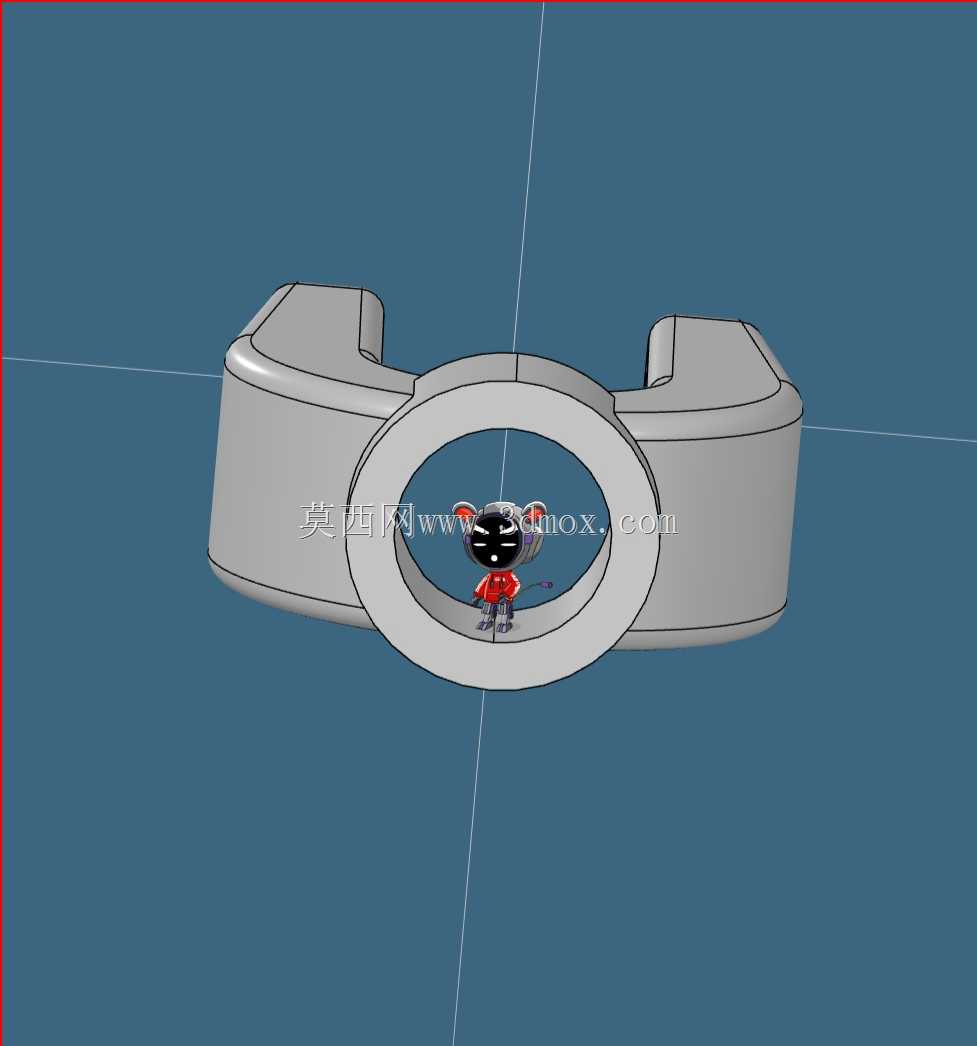

　　建模时先确定顶部圆环的中心轴线、外径与高度，再建立两支腿的对称中心面，保证跨距、支腿宽度和底部开放空间一致。曲面过渡处需要重点检查相切与曲率，尤其是圆环筒体与支腿交汇区域，若过渡不顺，加工后会出现明显折线或薄弱截面。外形尺寸设计应同时关注三个边界：顶部圆环外径决定上部配合件的安装范围，两支腿外侧最大宽度决定整机布置空间，两支腿内侧净宽则决定可避让物体的尺寸。支腿底部到圆环上端面的高度，需要结合操作高度、被支撑件直径以及紧固件装拆空间共同校核。

　　在实际应用中，这类支座不适合承受大冲击载荷，更适合中等静载、定位支撑和轻量化设备承载场景。若用于注塑或压铸，可在壁厚均匀性上继续优化；若采用机加工件，则可将圆弧面作为数控铣削轮廓，并在顶部配合面预留精加工余量。结构中部开放区还便于布置按钮、指示灯、线缆或小型执行件，使支撑件同时兼具防护和安装载体功能。
