RF2024传动滚子链运动仿真装配结构

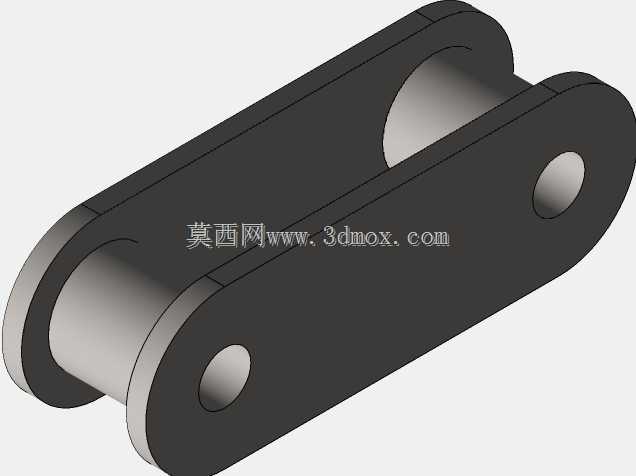

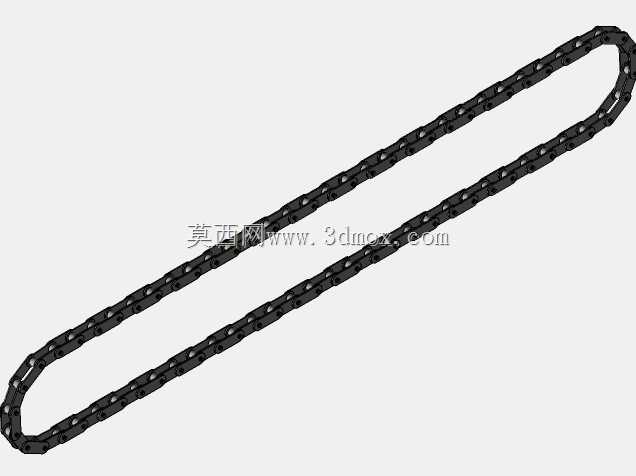

　　链传动结构在机床进给、输送线、包装设备、农机以及重载低速传动工位中十分常见，它不像同步带对张紧和环境洁净度敏感，也不像齿轮传动对中心距有严格限制，在两轴间距较大、需要稳定传递扭矩的场景里，滚子链始终是工程选型中兼顾成本与可靠性的方案。这套RF2024链条装配围绕闭合环形传动路径展开，重点呈现内链板、外链板、销轴、套筒、滚子之间的配合关系，并通过运动过程把链节绕入链轮、直线段牵引、绕出回转段的连续动作完整表达出来。

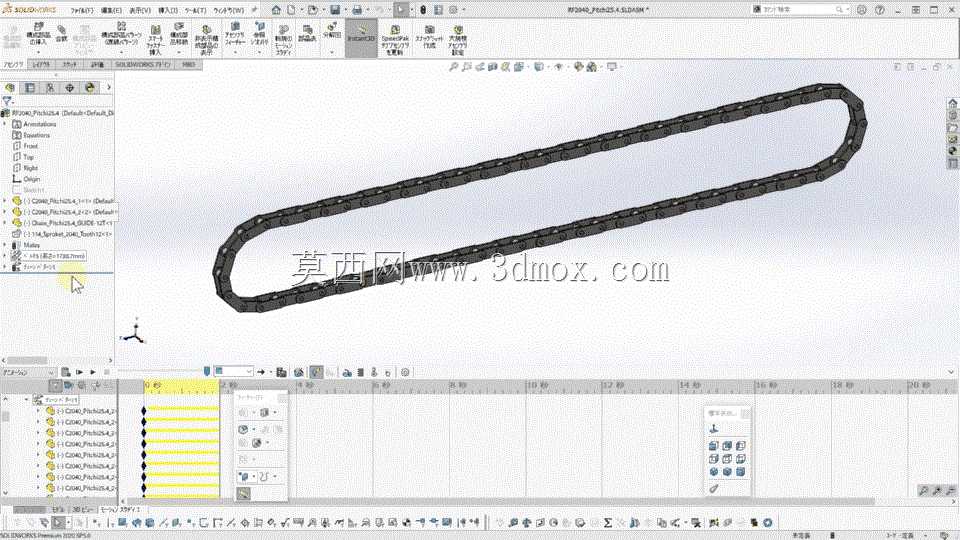

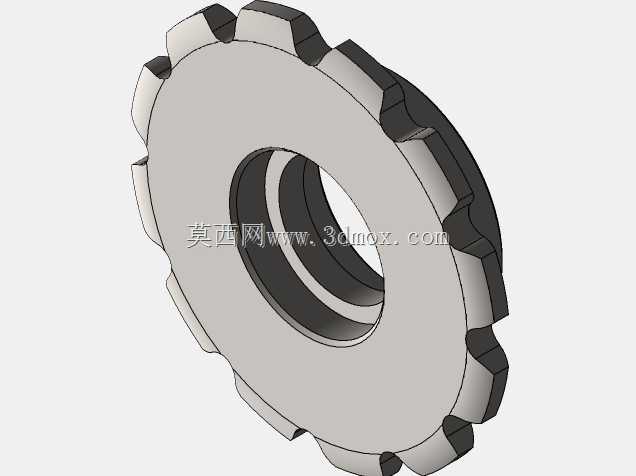

　　从实际设备用途看，这类链条常用于主轴与从动轴之间的动力传递，也可布置在工装夹具移送、板式输送线、升降机构和机床辅助传动部位。设计时首先要确认链轮分度圆、齿数与中心距，因为链条并非完全刚性的杆件，闭合环路中直线段会受张力影响产生微量垂度。若中心距过大而张紧不足，高速运行时容易出现拍打、跳齿；若张紧过紧，则会增大销轴与套筒的摩擦阻力，加剧铰链磨损。模型在装配阶段将链节按顺序阵列并沿轨迹布置，能够直观检查每一节进入链轮啮合区时的姿态，避免相邻链板干涉或滚子与齿槽错位。

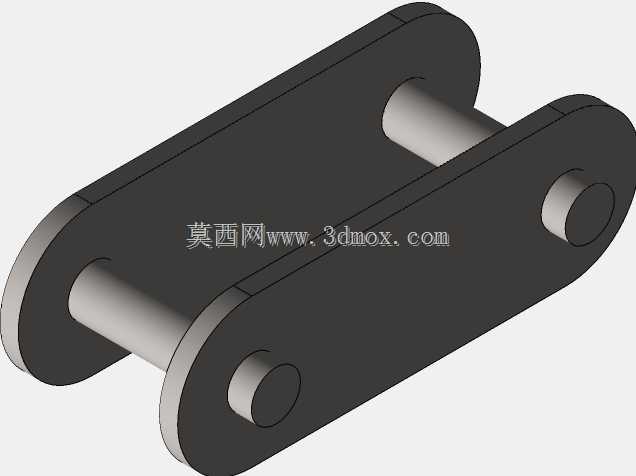

　　结构功能上，滚子在链轮齿廓接触时承担滚动减摩作用，套筒保护销轴并承受链节弯折时的相对转动，内外链板则通过交替连接形成连续承载构件。外链板与销轴、内链板与套筒通常采用较紧的配合，而销轴与套筒之间保留转动间隙，这是链条能够绕链轮弯曲的关键。建模时不能只把链条当作单一弯曲实体处理，必须还原每个铰链的旋转自由度，否则运动仿真会出现链节强行拉伸、轨迹跳变的问题。闭合环路的首尾连接也需要结合链节奇偶数量判断，当中心距和链轮齿数确定后，链节数应优先取偶数，减少偏置链板带来的附加薄弱环节。

　　安装边界方面，链条外围要预留链轮拆装空间、张紧调节行程以及护罩位置；两轴平行度偏差会使链板侧面偏磨，链轮共面误差则会导致链条脱啮。直线段下方可根据工况设置张紧轮或导向托板，回转段附近应避免与机架、管线、传感器支架发生空间冲突。对于需要做运动验证的设计人员，这套装配的价值在于把链节啮合顺序、铰链转动关系和环路布置方式可视化，便于在方案阶段核对传动路径、检修空间与安全防护范围。
