CA6140车床传动花键阶梯主轴

　　该零件为CA6140普通车床主轴箱内的核心传动花键轴，属于机床进给与主传动链中承担扭矩传递、齿轮定位与轴向滑移导向的关键轴类构件，在卧式车床的主轴变速、走刀传动工位长期服役，适配车间中小批量轴盘类零件车削加工的载荷工况。

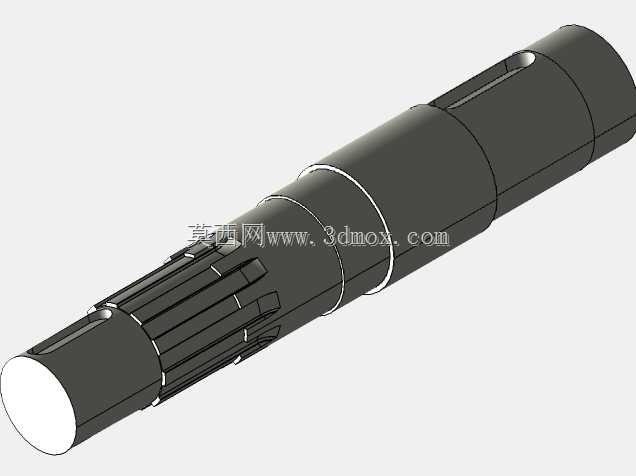

　　从结构布局来看，整根轴采用多段阶梯变径设计，各轴段直径沿轴向逐级过渡，轴肩位置直接作为齿轮、隔套、轴承内圈的轴向定位基准，装配时无需额外加装调整垫片即可控制传动件的轴向窜动量，降低了主轴箱装配时的配作工作量。轴一端加工有标准渐开线花键齿段，花键齿沿轴向均布，既可以和滑移齿轮的内花键套配合，实现齿轮沿轴向往复滑动切换不同传动齿数比，完成车床主轴转速档位切换，也可通过花键副的多齿啮合特性均匀传递大扭矩，相比普通平键连接，齿面接触应力更低，频繁换挡冲击下不易出现键槽压溃、滚键失效问题。

　　轴身不同位置加工有环形退刀槽与卡簧槽，卡簧槽用于嵌入轴用弹性挡圈，对套装在轴上的传动齿轮做轴向限位，防止设备启停正反转时齿轮出现轴向窜动脱档；退刀槽则为磨削外圆、车削轴肩工序预留刀具退刀空间，保证各配合轴段的表面粗糙度与圆柱度公差可以达到IT6级精度要求，满足滚动轴承内孔、齿轮轮毂孔的过渡配合公差需求。轴的其中一段光轴面加工有平键键槽，用于固定传动齿轮或者联轴器，传递恒定转向的额定扭矩，轴端的倒角全部做C2以上倒角处理，既方便装配时引导轴承、齿轮顺利套入轴段，也去除了机加工残留的锐边毛刺，避免装配搬运时划伤操作人员。

　　设计阶段首先校核了轴的扭转刚度与弯曲挠度：轴的支撑跨距按照主轴箱内壁轴承安装位的间距预留，工作转速下轴的最大挠度控制在0.003mm以内，避免高速回转时因轴挠曲引发齿轮啮合偏载、运转振动异响。花键段的分度圆直径、齿厚公差按照滑移齿轮的换挡行程匹配，齿轮滑动全程花键啮合侧隙均匀，换挡操作无卡滞。各轴段的长度尺寸严格对应主轴箱内部齿轮、隔套、轴承的堆叠宽度，安装后轴的两端轴向窜动量可控制在0.02mm以内，两端轴颈的同轴度公差设定为0.01mm，保证轴回转时的径向跳动满足车床传动精度要求。该轴的安装边界完全适配CA6140车床主轴箱的原有腔体空间，替换备件时无需改动箱体孔位、周边齿轮与润滑管路，直接完成装配后即可恢复车床的变速传动功能，日常维护时仅需定期检查花键齿面磨损情况、轴承位轴颈的跑圈情况，即可保障整机传动系统长期稳定运行。
