CA6140车床十一齿锥齿轮传动轴

　　该零件为CA6140普通卧式车床主轴箱内的十一齿锥齿轮传动轴，属于机床进给与主运动传动链中的核心传动构件，在车床切削作业中承担交错轴间的旋转动力传递、转速与扭矩换向传输功能，常见于溜板箱、进给箱的动力换向节点，将主轴端输出的回转动力通过锥齿轮啮合传递至进给光杆、丝杆或换向机构，保障车削螺纹、外圆、端面时进给运动的同步性与换向精度。

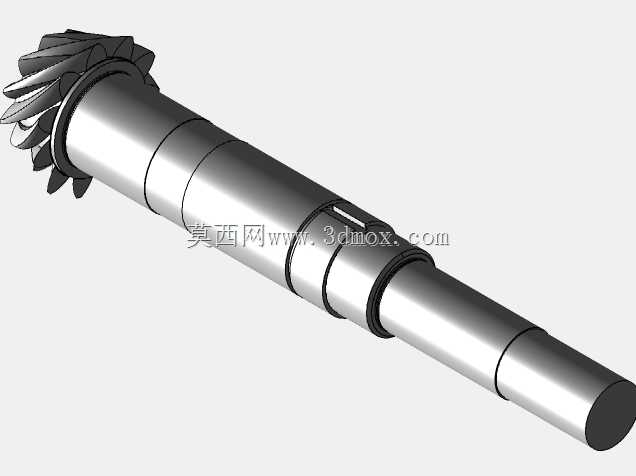

　　从结构设计逻辑来看，该零件采用齿轮与轴体一体化的轴齿轮布局，左端直接加工出齿数Z=11的螺旋锥齿轮齿形，省去了齿轮与轴的键连接、装配定位环节，从根源上消除了配合间隙带来的传动回差，适配车床进给传动对换向无旷量、传动刚性足的要求；轴身沿轴向分段加工出多级不同直径的圆柱轴颈，各轴颈之间预留退刀槽与定位轴肩，轴肩端面作为轴承内圈、隔套、锁紧件的轴向定位基准，装配时可直接依托轴肩完成各支撑点位的轴向尺寸链管控，无需额外加装定位套调整间隙。其中两段轴颈处加工有环形卡槽，用于安装孔用挡圈或弹性卡环，限制轴承、传动套的轴向窜动；中段轴颈预留键槽结构，可配套平键连接滑移齿轮或传动联轴器，实现扭矩的二次输出。

　　建模过程中严格遵循机床轴类零件的加工工艺逻辑：齿部参数按照11齿锥齿轮的啮合模数、分锥角、齿顶高系数完成渐开线齿面扫略成型，齿根圆角做应力释放处理，避免淬火后齿根应力集中出现断齿隐患；各轴颈的同轴度公差按照IT7级精度设定，两端中心孔作为整个轴的加工基准，外圆磨削、齿面精加工均以中心孔定位，保障装配后锥齿轮的啮合接触区贴合齿面中部，运转时无偏载、异响。轴的总长、各轴颈直径、齿部外伸长度均匹配CA6140车床主轴箱的内腔安装边界，支撑轴颈的间距对应箱体内轴承座的跨距，装配时轴体穿过箱体预制孔，两端由圆锥滚子轴承或深沟球轴承支撑，锥齿轮端与配对锥齿轮保持预设侧隙，轴端预留的锁紧螺纹位可搭配圆螺母锁定轴承内圈，调整轴承预紧量，抑制高速回转时的轴系挠曲变形。

　　实际工况中该轴承受切削交变冲击载荷，齿面需具备高耐磨性、芯部保留足够韧性，建模时齿面、轴颈的粗糙度、热处理工艺要求均在结构细节中体现，可直接用于机床备件测绘、维修替换以及传动机构的运动仿真验证。
