互锁视错觉几何方块创意造型

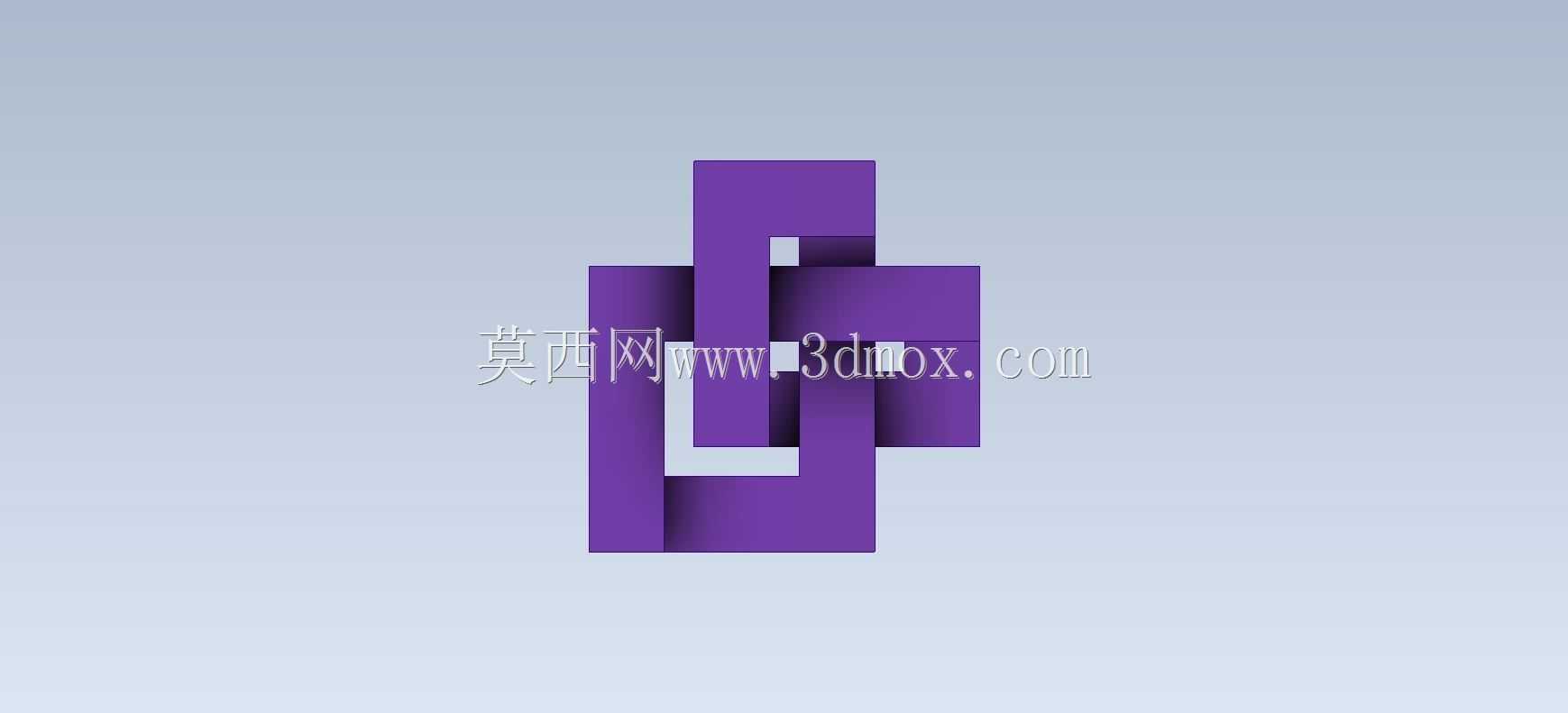

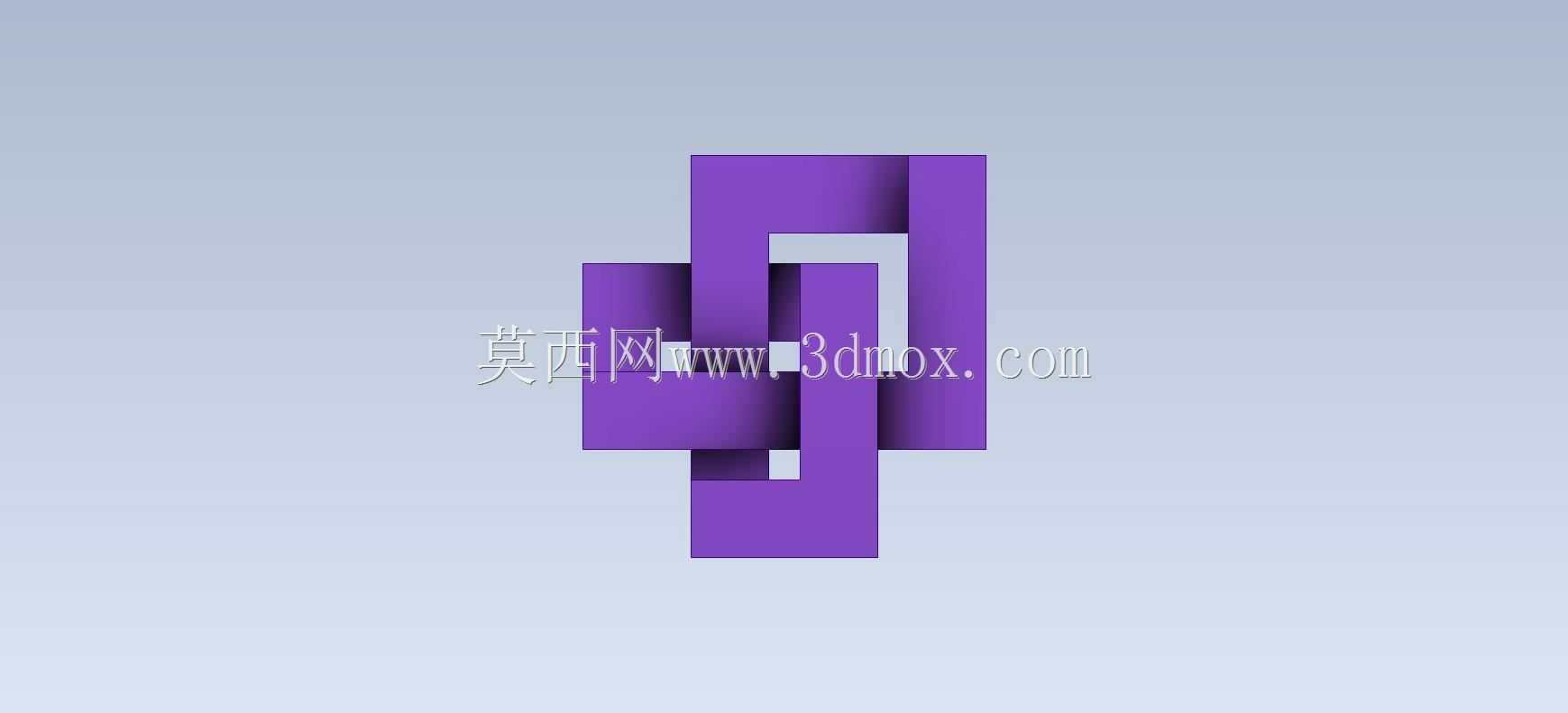

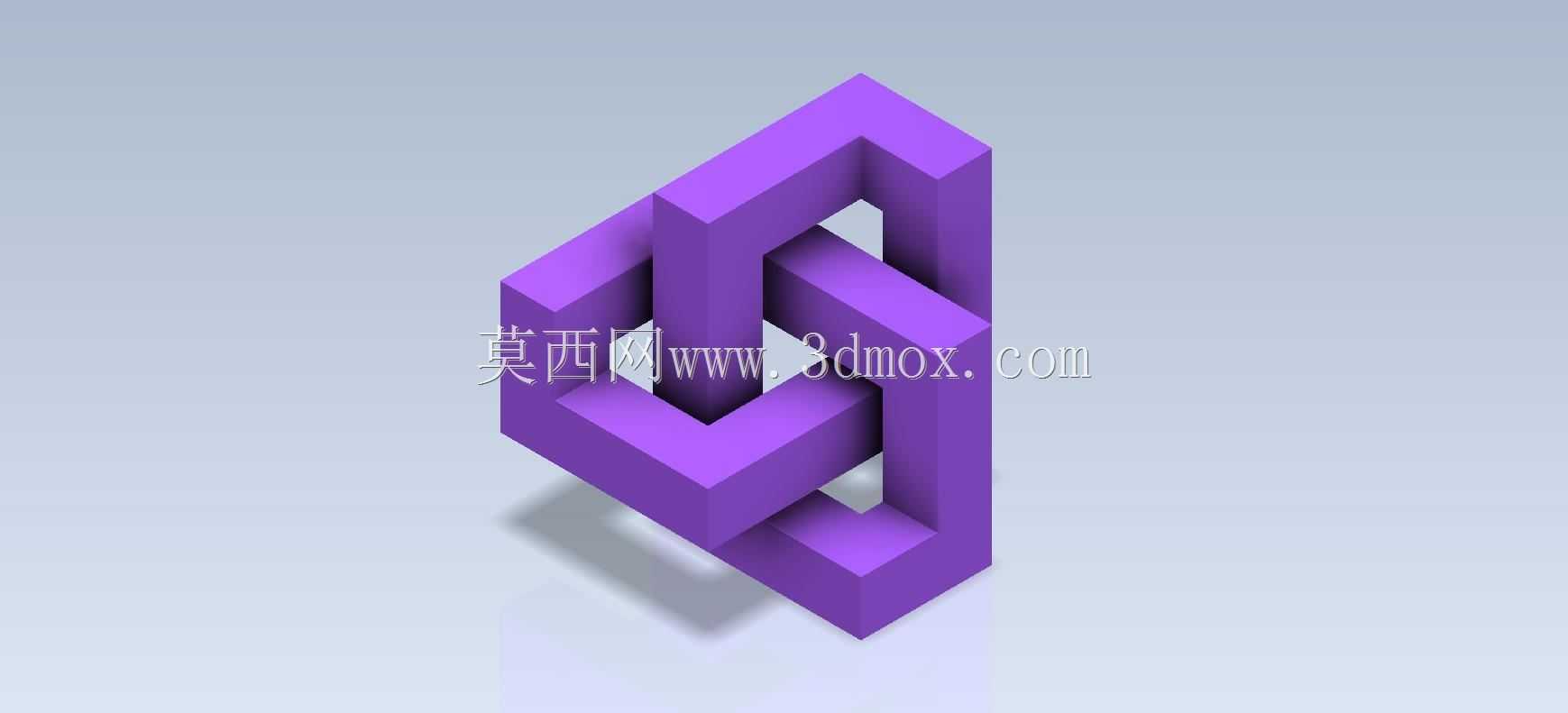

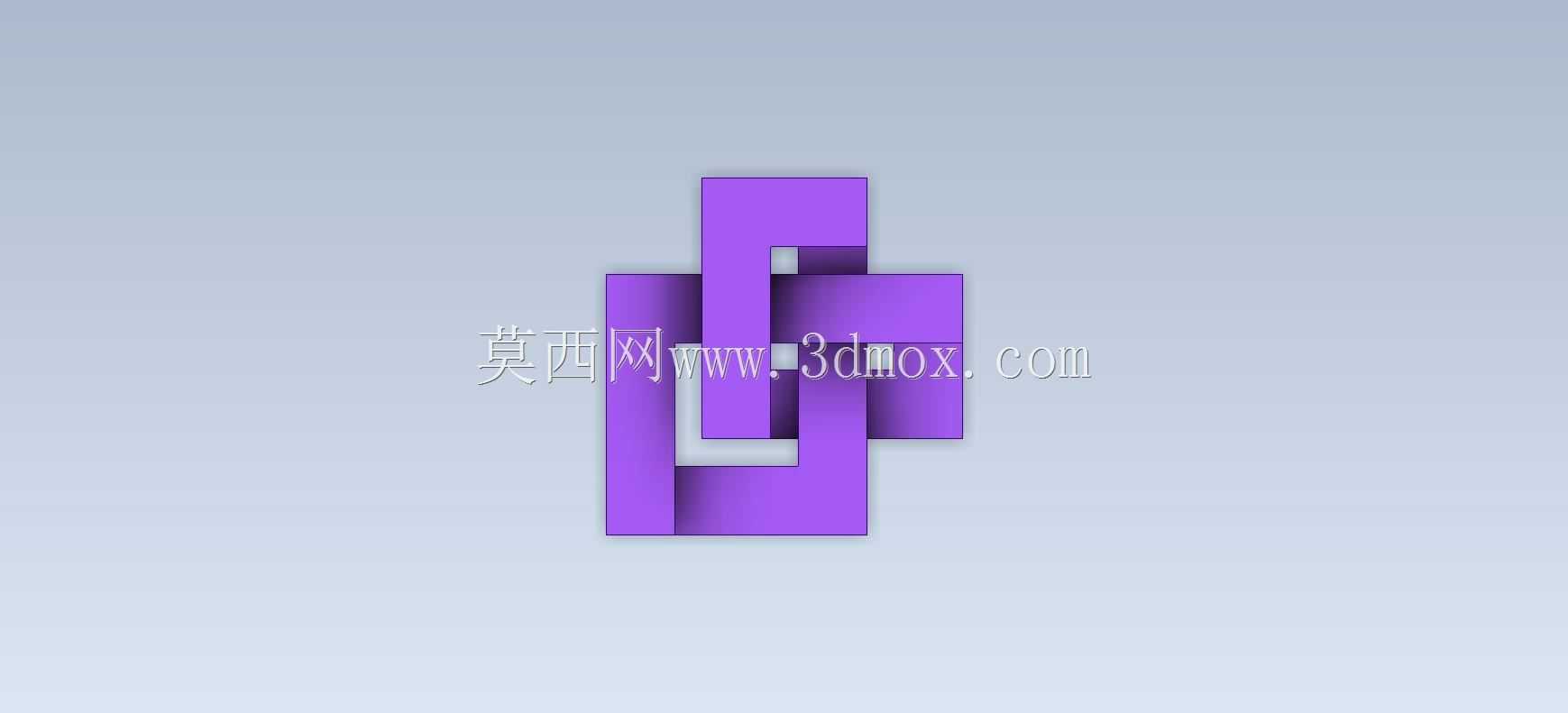

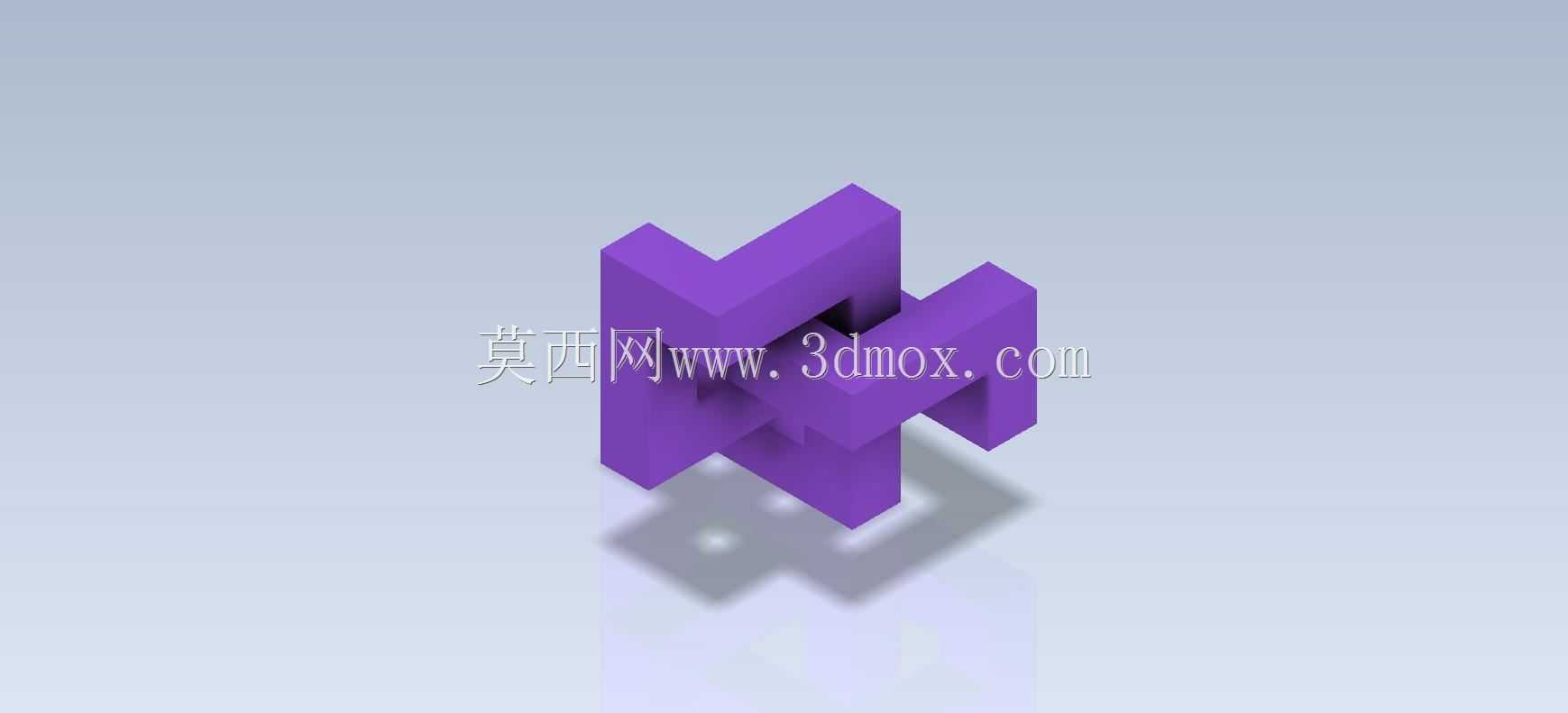

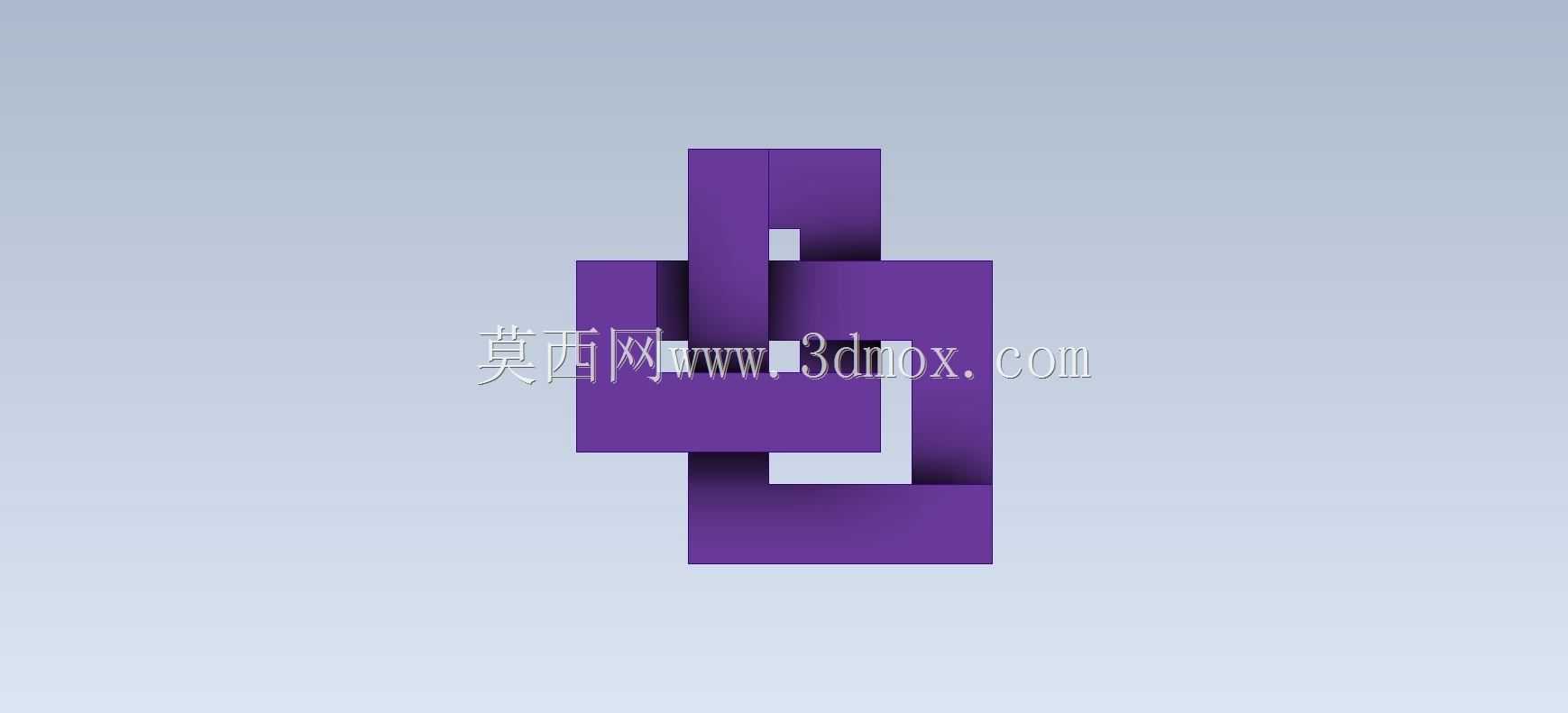

　　这套互锁几何构型常出现在结构空间思维训练、创意展示摆件、工业设计概念验证以及3D打印教学场景中，核心是利用等截面方条的空间穿插，在特定观察视角下呈现出两个闭合方形框彼此穿透、违背日常装配逻辑的视觉效果，实际建模完成后两个构件为完全独立、无实体干涉的分体零件，仅靠视角投影形成不可能图形的观感。

　　做这类构型建模时，首先要锁定主视投影的轮廓边界：两个方形外框的外边长取统一基准值，方条截面边长设为外框边长的六分之一，保证框体镂空区域刚好容纳另一根方条完整穿过，不会出现投影层面的线条错位。建模过程中不能直接按照视觉上的穿插关系合并实体，需先在草图层面绘制主视方向的二维错觉线稿，再将每一段方条沿垂直于视线的深度方向拉伸，刻意错开两个框体的深度坐标：第一个框沿Z向占据靠前的两层深度区间，第二个框沿Z向占据靠后的两层深度区间，在二者视觉交叉的位置，靠前框体的方条在深度方向完全遮挡靠后框体的对应段，靠后框体的方条则从靠前框体的镂空方孔中完整穿过，全程实体间隙保留0.5mm以上的安全距离，既避免3D打印时出现粘黏，也保证旋转视角后能清晰分辨两个独立构件的空间位置。

　　从安装与使用边界来看，单个成品摆件的外接轮廓为正立方体，底面可预留直径5mm、深度2mm的沉孔，配合M4螺丝固定在亚克力展示底座上，摆放时需将主视错觉视角正对观察者，水平方向偏转超过15度后，穿透错觉就会自然消解，能直观看到两个方框前后错位的真实结构。这类构件没有传动、承重类功能要求，结构设计的核心难点不在强度校核，而在空间投影关系的把控：每一处90度弯折的方条都要保证棱边平行于坐标轴，弯折处的内圆角取R2、外圆角取R3，避免3D打印时外角翘曲、内角积料；两个构件的所有外露棱边可做0.3mm的小倒角，去除打印层纹带来的锐边，摆放触摸时不会划手。

　　在实训教学场景中，这类构型常用来训练初学者对三维空间正交投影的理解，很多新手刚开始建模时会强行让两个方框实体相交，做出布尔合并的单件，就完全失去了视错觉的设计意义；拆分零件后还可以做不同配色的表面处理，比如一个框做紫色阳极氧化质感、另一个框做浅灰哑光质感，进一步强化视角错位时的视觉反差，放在工业设计展厅、实训工位桌面都能起到很好的空间结构演示作用。
