300mm宽90度弯通金属电缆桥架

　　该构件用于厂房电缆敷设路径中水平方向的转向过渡，常见于车间动力干线沿柱列或墙边走线、遇到建筑轴线转折或设备配电点方向变化的位置，承担承托电缆、约束线缆走向并提供机械防护的作用。与直段桥架配套使用时，可避免线缆在转角处出现小半径急弯，保证电缆弯曲半径满足敷设规范，降低护套局部应力集中和长期运行中的磨损风险。

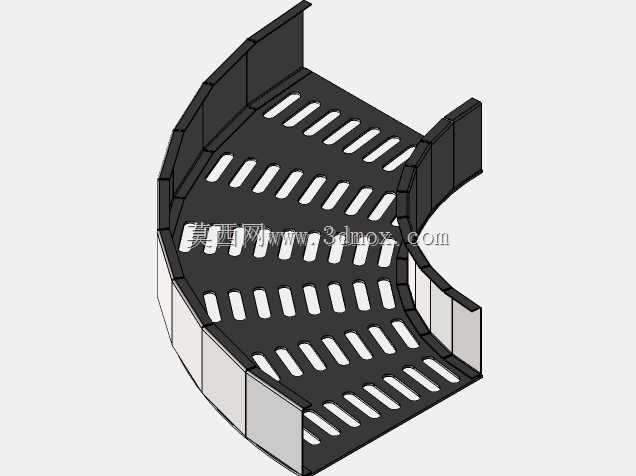

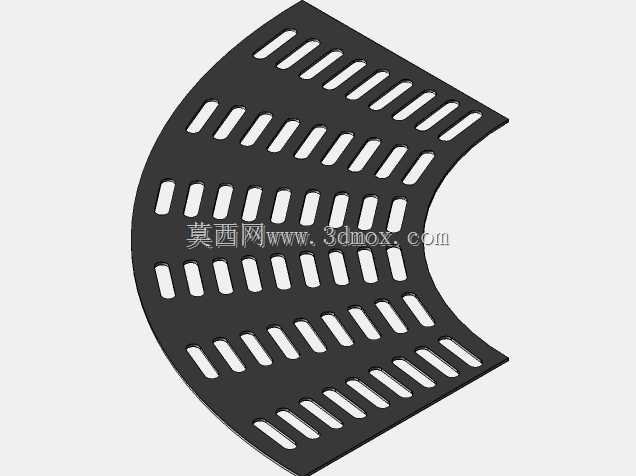

　　结构采用薄钢板折弯成型，主体为带侧边挡沿的槽盘形式。底板冲制多排长圆形散热孔，既减轻构件自重，又为电缆运行过程中产生的热量提供散流通路，同时便于现场观察槽内线缆状态、清理积尘。两侧挡边沿圆弧连续折弯并分段加强，形成围挡，防止电缆在转向段侧向滑移或脱出；分段立边与圆弧走向一致，兼顾钣金折弯工艺性和整体刚性。

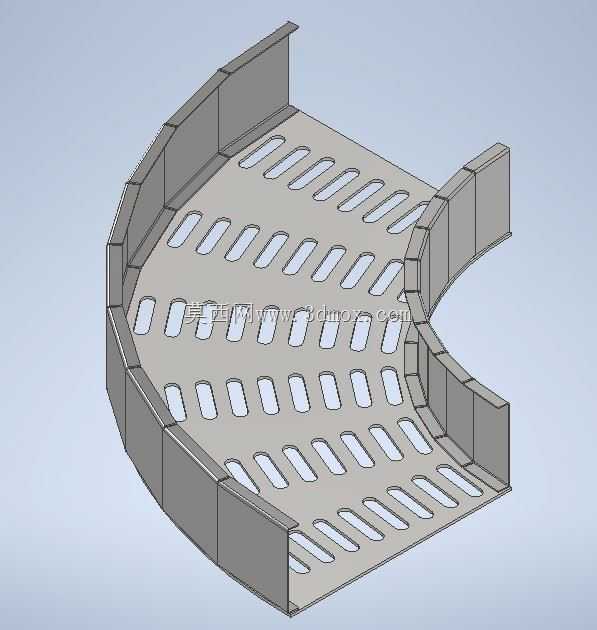

　　建模时以转弯中心线为基准控制圆弧轨迹，内弯半径取300mm，槽体净宽300mm、侧边净高100mm，属于中小容量动力与控制电缆共用的常用规格。圆弧段两端保留与直段桥架对接的接口边界，孔位和边高按同系列直段统一，便于现场通过连接件或螺栓拼接。底板长圆孔按行列阵列布置，孔距和边距兼顾散热面积与底板承载能力；侧边挡沿高度按电缆堆叠厚度设定，可约束单层或少量多层电缆，避免转弯时线缆外鼓。

　　从安装边界看，该弯通占用平面空间由外弯半径决定，布置时需在转角两侧预留直段衔接长度，并核对与梁柱、管道、风管的净距。桥架底部可通过托臂、支架或立柱固定，转弯处因电缆侧向张力较大，支架间距应适当加密。钣金展开设计中，圆弧挡边需考虑折弯分段和焊接或拼接方式，底板孔区应避开主要受力边，保证构件在承重后不出现明显翘曲。整体结构简洁，工艺性好，适用于制造业车间、仓储物流配电、设备周边线缆整理等场景的三维布线设计与安装校核。
