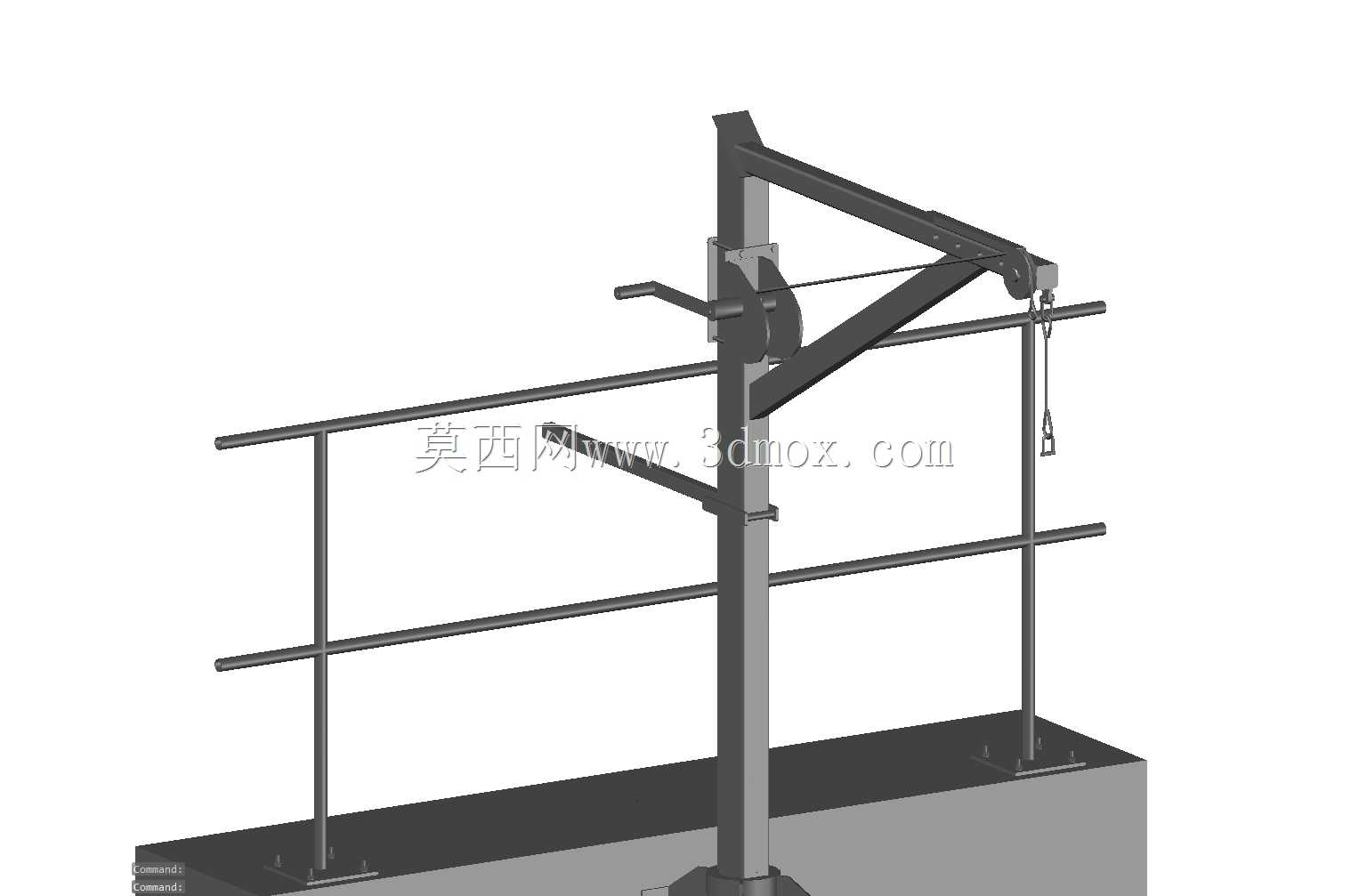

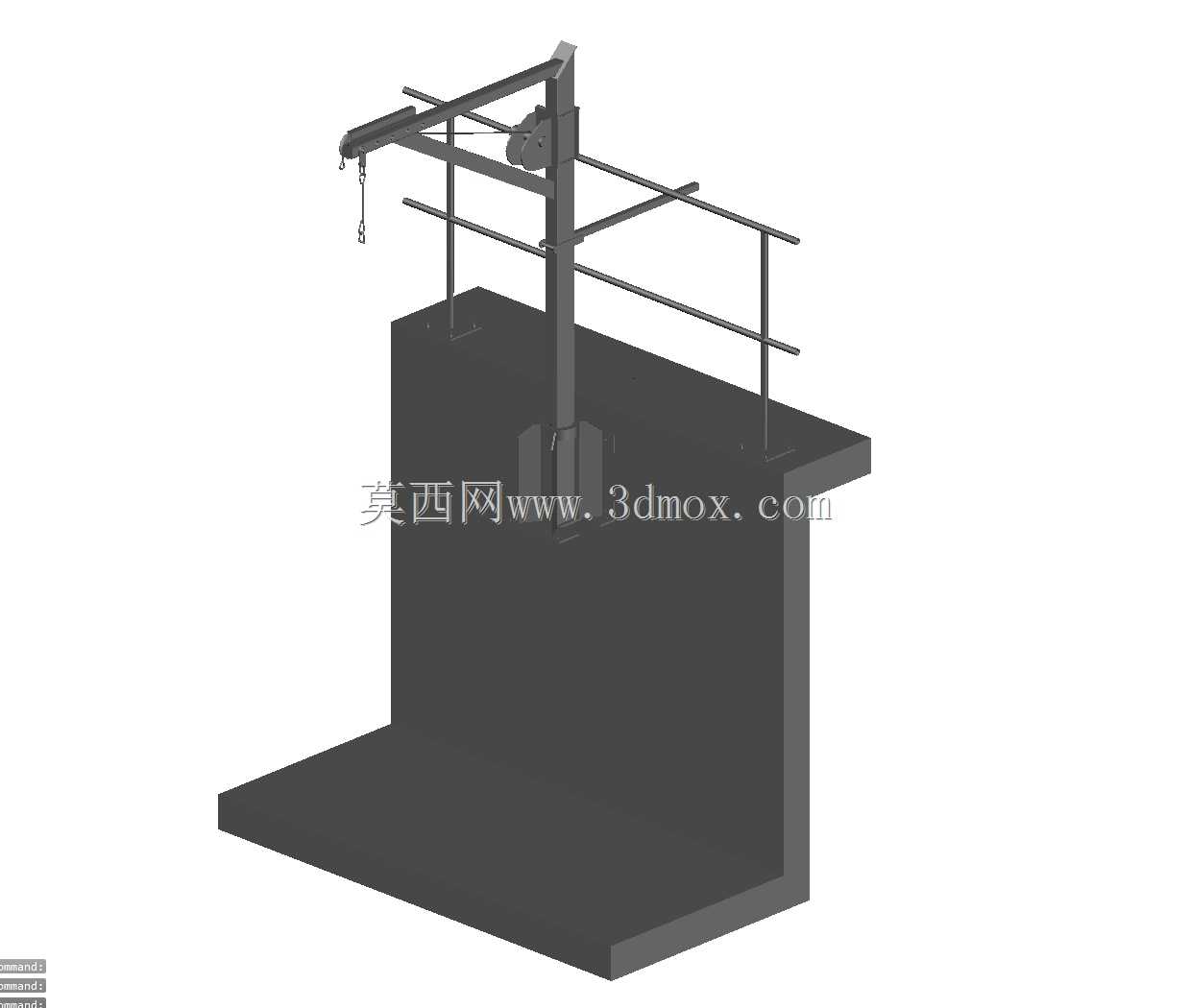

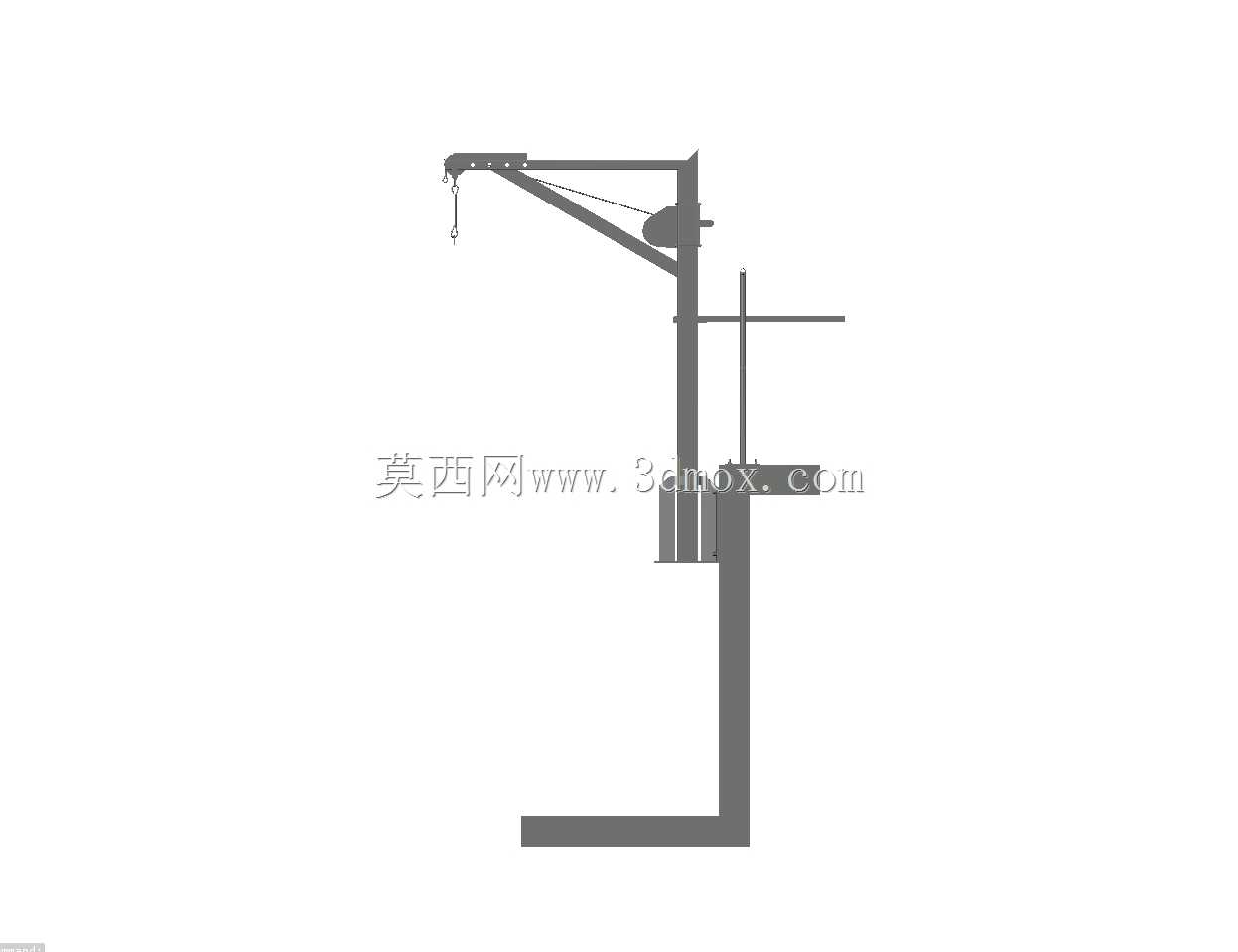

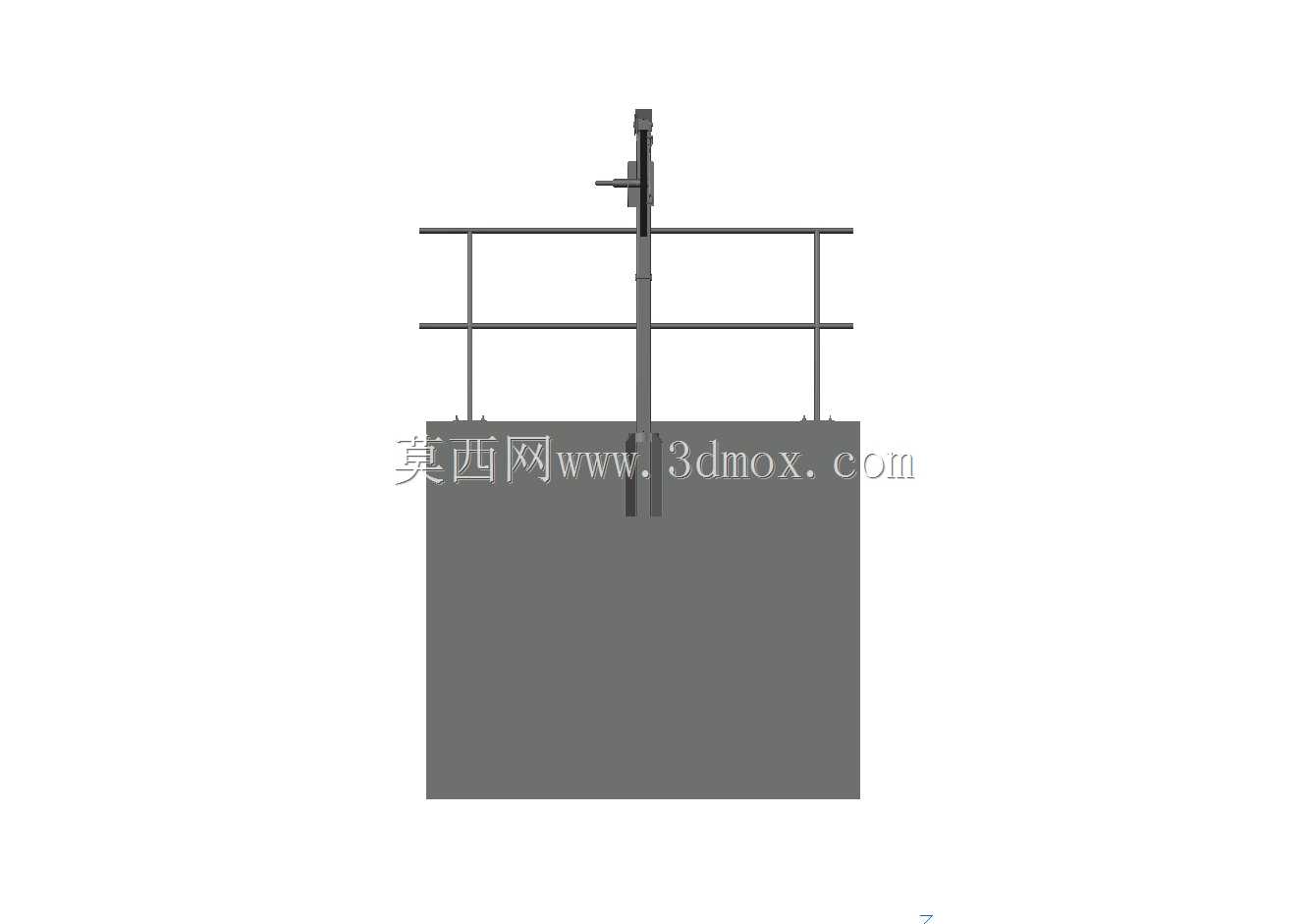

550公斤载荷立柱式回转悬臂吊运装置

　　这款回转吊运装置主要面向车间内固定工位的短距离物料转运场景，常见于机加工工位的工件上下料、装配工位的零部件调运、仓储区域的轻型货品堆垛作业，适配额定550公斤以内的载荷吊运需求，能覆盖单立柱周边扇形作业区域，弥补了桥式起重机无法覆盖边角工位、手动搬运劳动强度过大的短板。从结构设计来看，装置采用垂直立柱作为核心承载主体，立柱底部通过预埋螺栓或者膨胀组件固定在混凝土基座上，基座的尺寸边界需要匹配现场地面的承重能力，安装时需保证立柱的垂直度偏差控制在千分之一以内，避免回转过程中出现卡滞或者偏载磨损。悬臂部分采用箱型梁结构设计，在保证抗弯强度的前提下尽可能降低自重，悬臂与立柱的连接位置设置回转支承结构，支持360度或者限定角度的水平回转，

　　回转阻力经过调校，操作人员仅需施加很小的推力就能带动吊重移动，适配单人操作的工位作业需求。悬臂上配置的电动葫芦沿悬臂下翼缘的轨道行走，行走轮采用尼龙包胶材质，降低运行过程中的噪音与轨道磨损，葫芦的起升高度根据现场作业高度定制，吊钩配置防脱卡扣，避免吊运过程中吊索滑脱。设计阶段重点考虑了安装边界的适配性，悬臂的外伸长度根据常见工位的覆盖半径设定，安装时需要预留悬臂回转的安全空间，避开周边的设备、管线与建筑结构，悬臂底部的作业净空需要满足最高吊件的通行需求，避免起升过程中发生碰撞。从受力角度，整个结构的载荷通过立柱直接传递到地面基座，不需要依托厂房梁柱承载，对于老旧厂房或者无法承载梁式吊具的场地有更好的适配性，

　　日常维护仅需要定期给回转支承、行走轮轴加注润滑脂，检查连接螺栓的预紧力即可，运维成本较低。在实际使用中，这类装置通常固定在机床旁边，用来吊装待加工的毛坯件或者加工完成的成品件，工人不需要借助其他大型起重设备就能独立完成工件的转运与上下机操作，能大幅降低工位作业的辅助时间，提升单工位的作业效率，同时避免人工搬运重型工件带来的砸伤、扭伤风险。
