CA6140车床主轴箱排挡直齿传动齿轮

　　这款排挡齿轮是CA6140普通卧式车床主轴箱变速传动链里的核心换挡直齿轮，在车床主轴箱的滑移变速机构中承担转速切换、扭矩传递的关键作用，是机床进给与主传动系统实现不同切削转速匹配的核心执行零件。

　　从实际装机场景来看，该齿轮安装在主轴箱的固定传动轴上，可通过拨叉拨动实现轴向滑移，和轴上不同齿数的啮合齿轮配对，切换不同传动比，让车床主轴输出从低速重切削到高速精车的多档转速，适配碳钢、铸铁、有色金属等不同工件的粗车、半精车、精车加工工况：低速档传递大扭矩，应对大切深、大进给的重切削载荷；高速档满足小余量精加工的高转速要求，保障工件表面加工质量。

　　设计层面采用标准渐开线直齿圆柱齿轮构型，直齿结构轴向无附加轴向力，滑移换挡时拨叉受力均匀，挂挡退挡动作顺畅，不会出现斜齿轮滑移时的轴向卡滞问题，非常适合主轴箱内需要频繁轴向移动换挡的使用场景。齿轮内孔加工有标准平键键槽，和传动轴通过平键实现周向固定，扭矩通过键侧面配合传递，配合轴用挡圈或者台阶限位，既可以保证齿轮随轴同步回转，又能预留轴向滑移的行程空间。齿部参数按照机床传动齿轮的通用规范设计，齿顶预留合理的啮合间隙，齿根做圆角过渡，避免热处理和重载工况下的应力集中断齿问题。

　　外形尺寸方面，齿轮的齿顶圆、齿宽、内孔直径均匹配CA6140主轴箱对应安装轴的轴径、箱体内腔的轴向安装空间，齿宽尺寸兼顾啮合接触面积和滑移换挡的行程余量，齿轮两端面和相邻零件、拨叉槽的位置预留足够间隙，换挡移动全程不会和箱体内其他轴系、紧固件发生运动干涉。轮毂部分的厚度按照传递额定扭矩的强度要求设计，既不会因为轮毂过薄导致内孔键槽处压溃变形，也不会因为尺寸冗余占用过多箱体内空间。

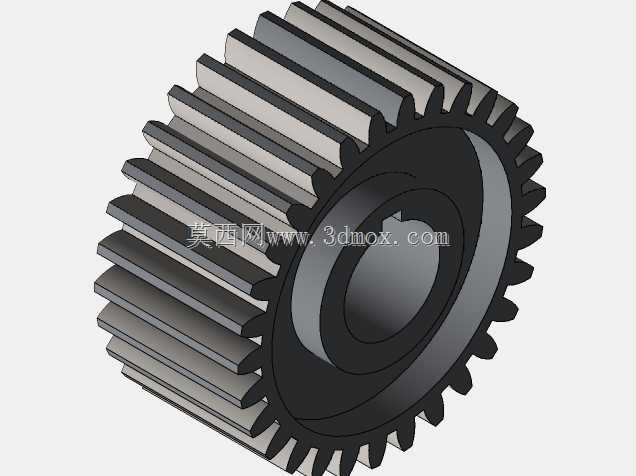

　　实际建模过程中，先通过渐开线方程生成齿廓曲线，阵列得到全部轮齿后拉伸生成齿坯，再切除内孔、键槽，对齿端做小幅倒角处理，还原真实零件的机加工工艺特征。模型完整还原了齿轮的全部结构细节，可直接用于主轴箱传动机构的运动仿真、干涉检查，也能作为机床维修测绘、备件设计、传动方案教学演示的参考载体，结构设计完全贴合普通车床换挡齿轮的实际工程逻辑，没有多余的冗余结构，所有尺寸边界都服从装机后的运动与装配要求。
